QT制作簡易串口調試助手

0 簡介

• 本次實驗涉及的QT基礎: 信號和槽基本原理 常用控件使用 布局設置
• 本次實驗借鑒了網上各種資料以及查閱了相關串口類的官方文檔
• 本文只提示了最基礎的功能,全面了解請自行參考各種資源
• 本次實驗源碼資源

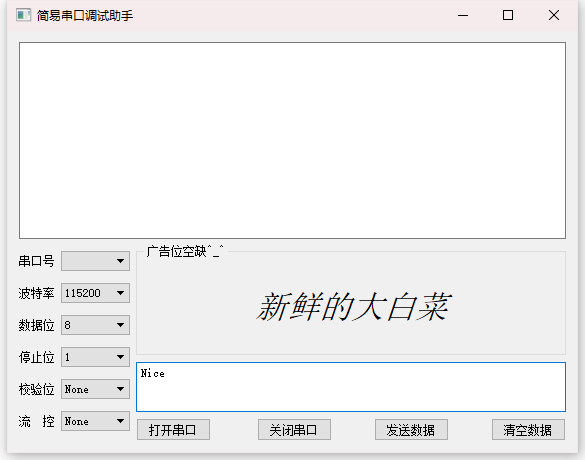

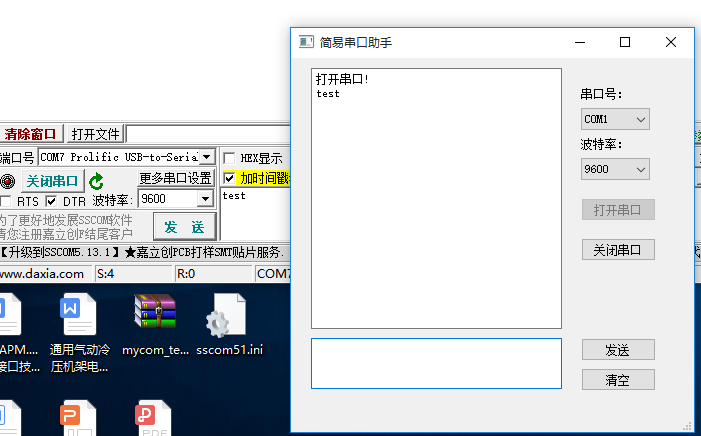

1 界面制作

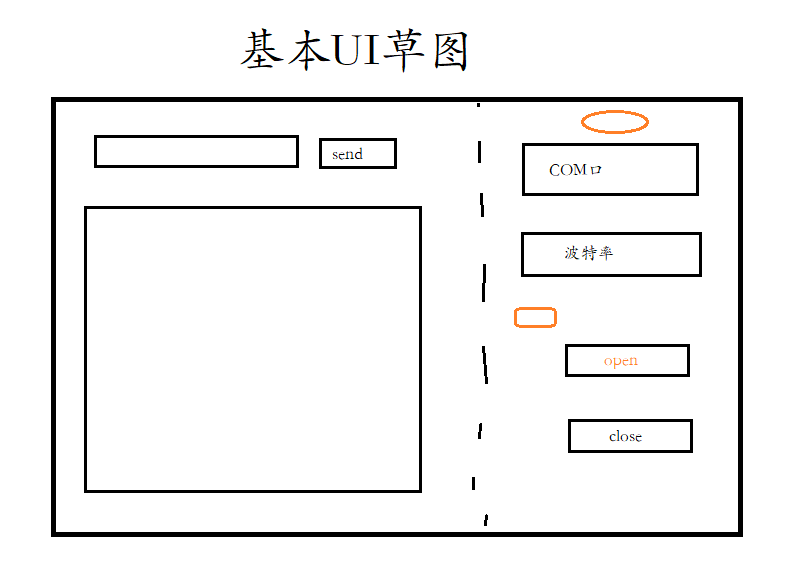

常用的控件及屬性設置,界面布局

2 邏輯實現

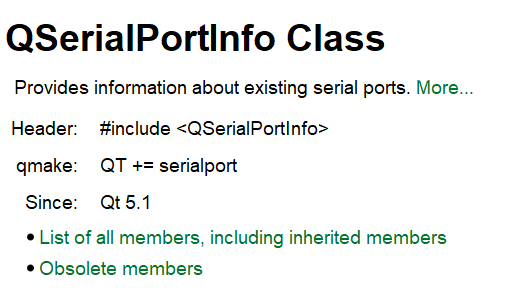

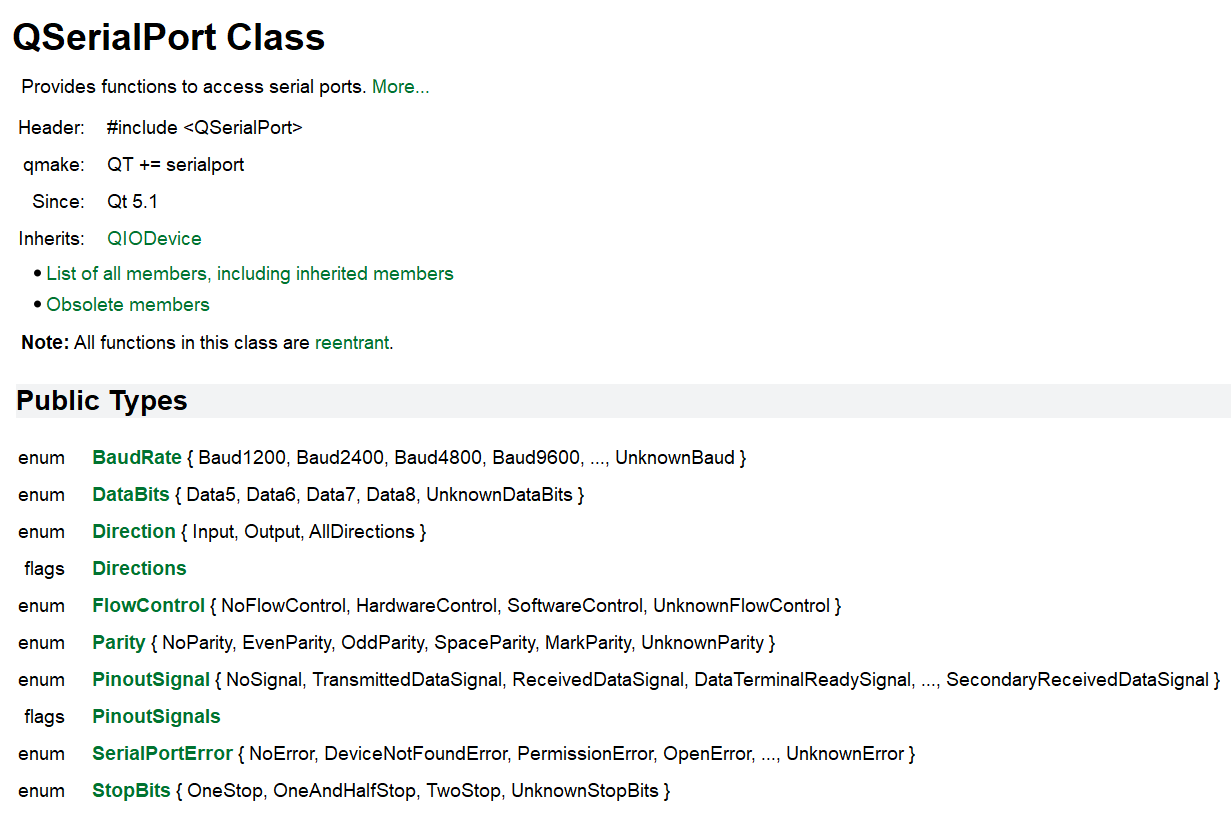

2.1 添加與可用串口信息有關的類的準備

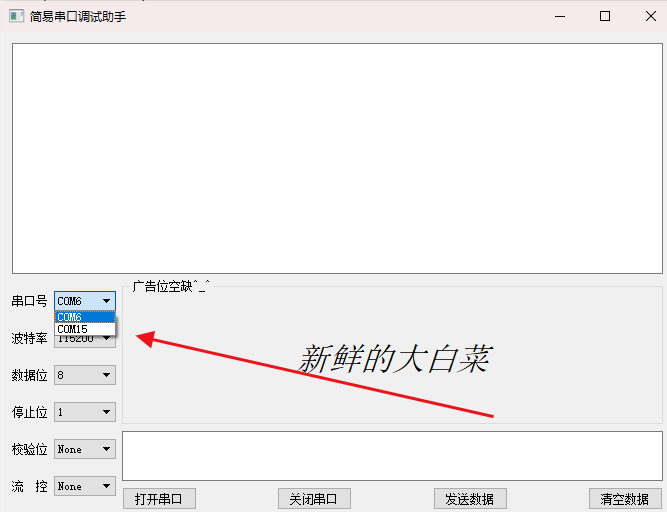

2.2 讀取可用串口并添加到控件

QStringList serialName;
foreach (const QSerialPortInfo& info, QSerialPortInfo::availablePorts()) {
    serialName << info.portName();
}
ui->serial_comboBox->addItems(serialName);

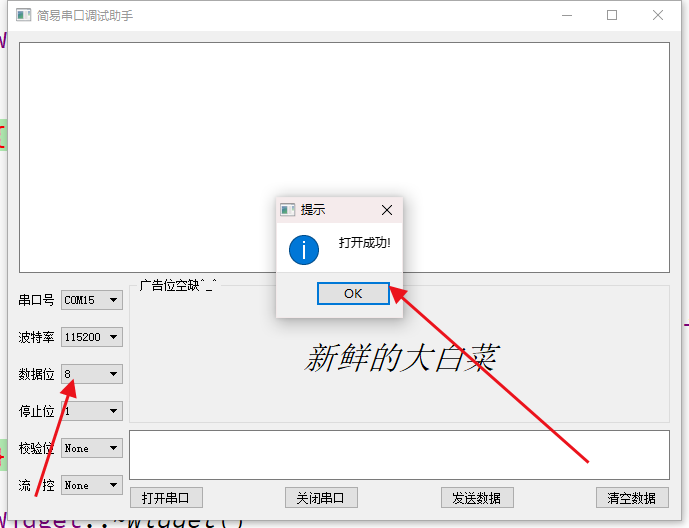

2.3 打開串口

//測試
mySerialPort->setPortName(ui->serial_comboBox->currentText()); //這個容易遺忘
mySerialPort->setBaudRate(QSerialPort::Baud4800);
mySerialPort->setDataBits(QSerialPort::Data8);//根據MCU來選擇,一般是8 這個關系到串口是否成功打開
mySerialPort->setStopBits(QSerialPort::OneStop);
mySerialPort->setParity(QSerialPort::NoParity);
mySerialPort->setFlowControl(QSerialPort::NoFlowControl);

if (mySerialPort->open(QIODevice::ReadWrite))//判斷是否成功打開,很重要
    QMessageBox::information(this, "提示", "打開成功!");
else
    QMessageBox::critical(this, "提示", "打開失敗!");

2.4 關閉串口

mySerialPort->close();

2.5 串口收發數據

1. 串口接收

   connect(mySerialPort, SIGNAL(readyRead()), this, SLOT(readyRead_slots())); //串口read的connect

   void Widget::readyRead_slots()
   {
       QString buf;
       buf = QString(mySerialPort->readAll());
       //buf = mySerialPort->readAll().toHex(); //16進制顯示
       //ui->receive_plainTextEdit->appendPlainText(buf);
       ui->receive_plainTextEdit->insertPlainText(buf); //沒有換行
       ui->receive_plainTextEdit->moveCursor(QTextCursor::End);//及時更新內容
   }


2. 串口發送

   void Widget::on_send_pushButton_clicked()
   {
       mySerialPort->write(ui->send_textEdit->toPlainText().toLocal8Bit().data());
   }


2.6 清空接收框

void Widget::on_clear_pushButton_clicked()
{
    ui->receive_plainTextEdit->clear();
}

3 打包發布

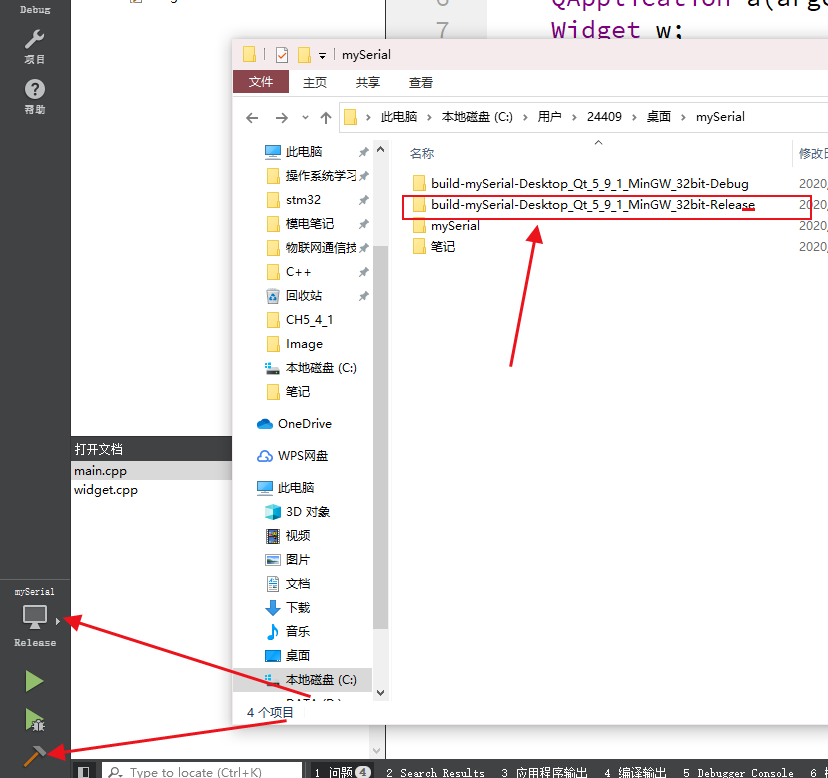

3.1 切換到release模式并編譯

3.2 完善一些信息(如改圖標)

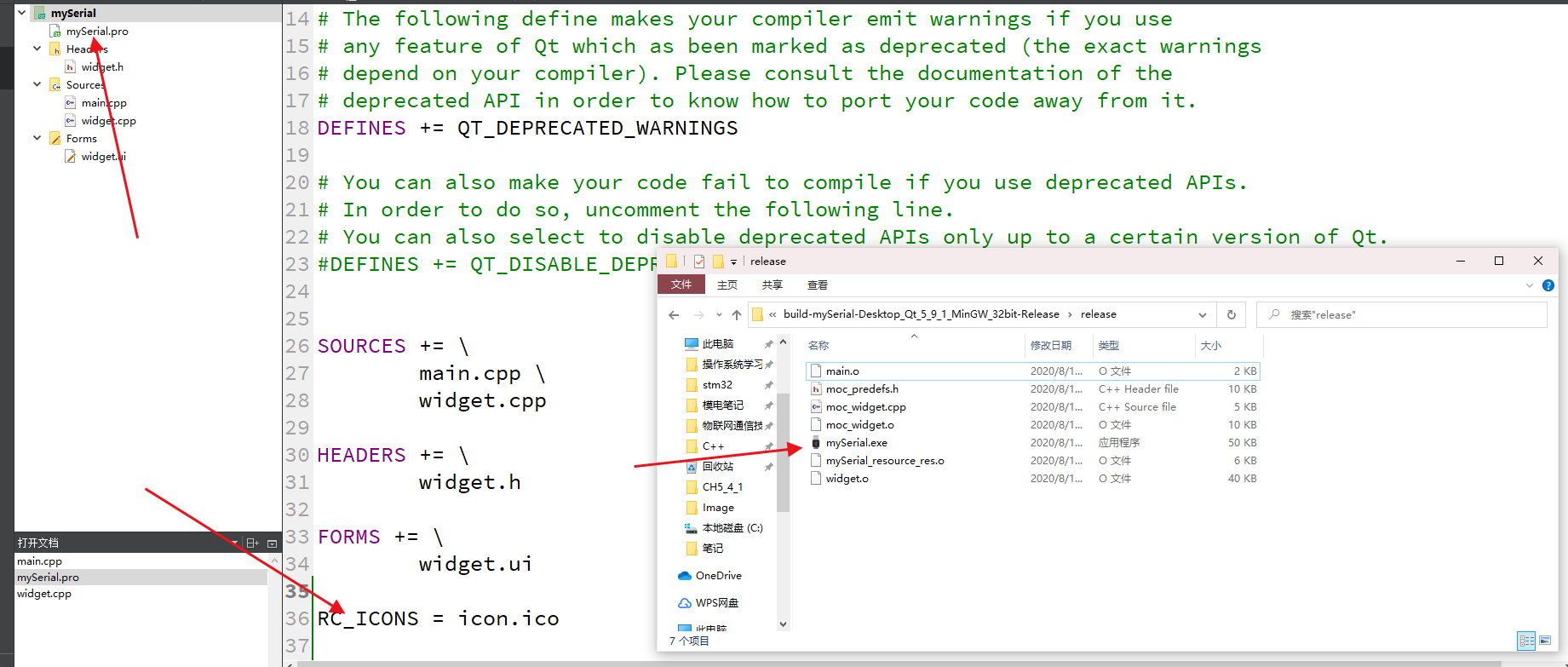

更改圖標步驟

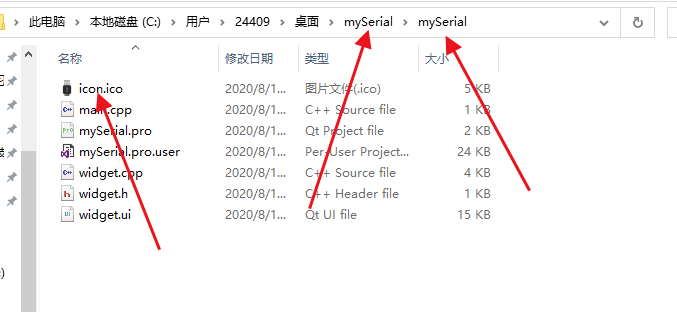

1. 在此目錄下添加一個ico文件



2. 在pro中加入代碼,并編譯,發現此目錄下圖標改變了



3.3 封包

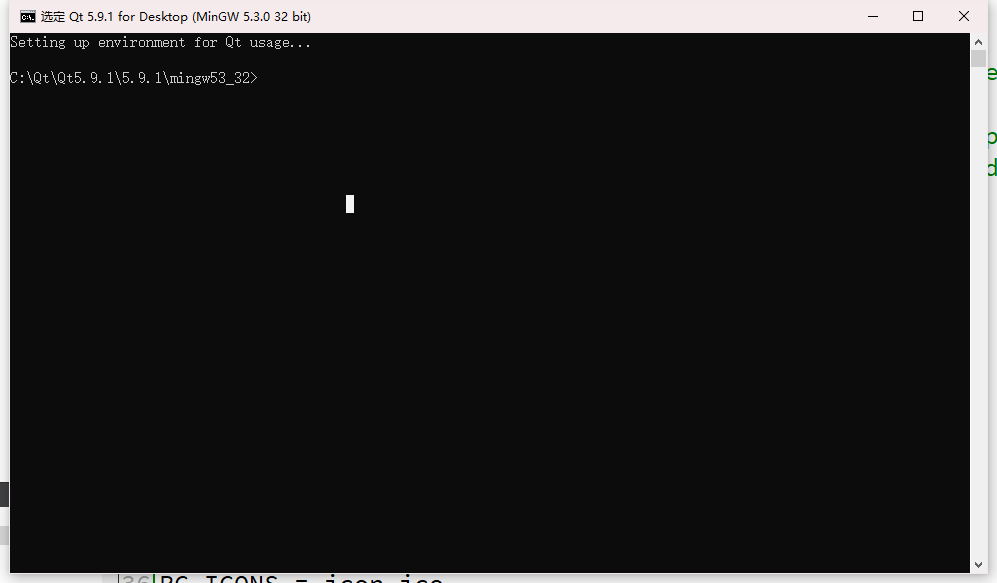

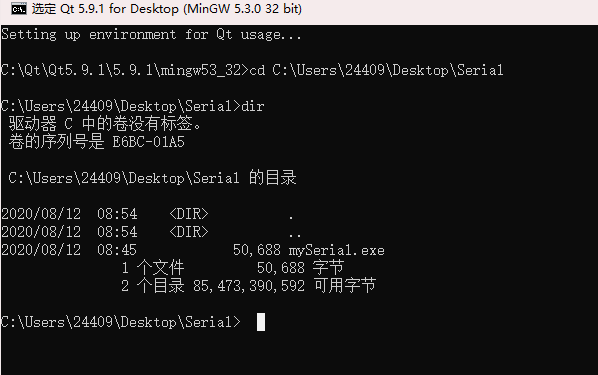

1. 找到用于封包的控制臺

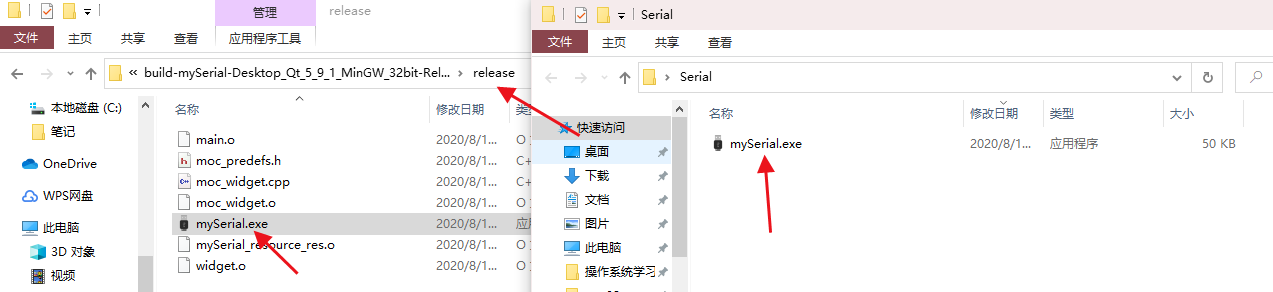

2. 新建一個文件夾并且把相應目錄下的exe文件拷貝進去



3. 使用剛剛打開好的控制臺,并且進入剛剛創建的文件夾

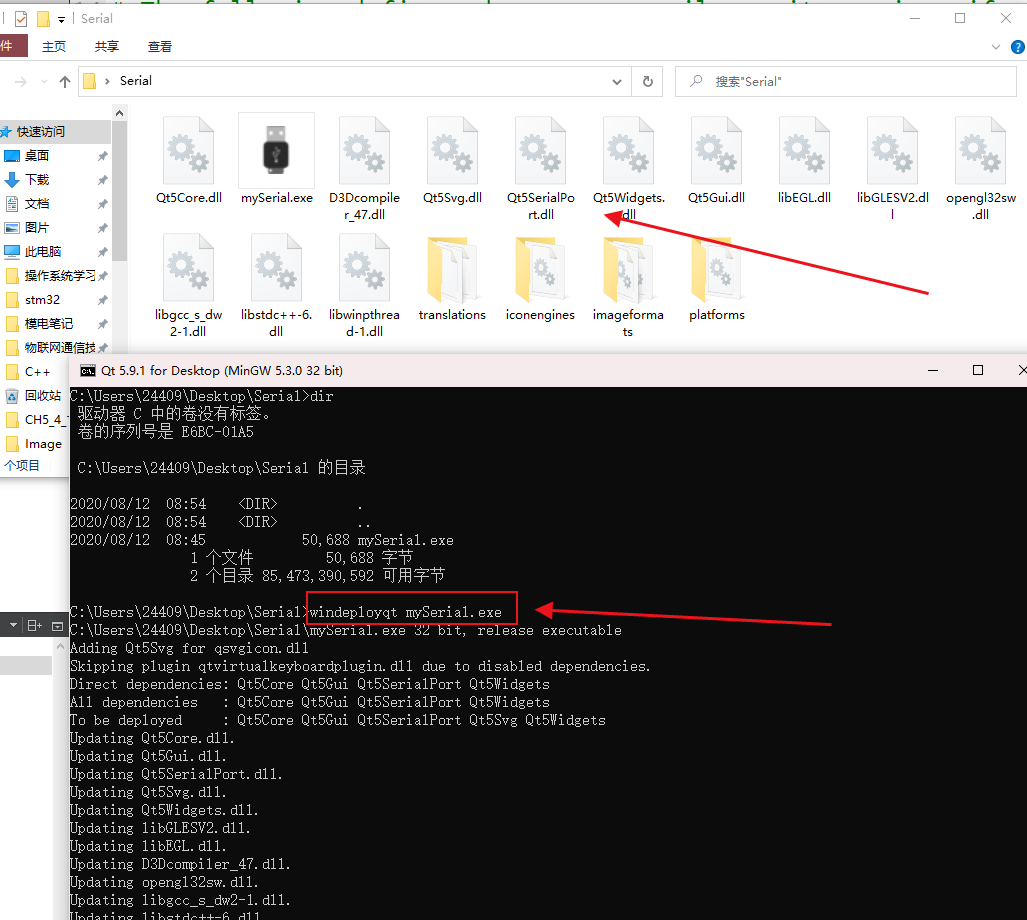

4. 使用命令 windeployqt + 名稱.exe 基本結束,此方法簡單但是文件很大,其他方法可百度
