本文介紹一下如何使用Java語言繪制灰度圖的直方圖。由于Java環境下OpenCV不提供Mat圖像的顯示方法，如imshow()，因此需要使用SWing組件自己編寫顯示方法。同時，OpenCV的Jar包也并沒有提供相關的抽象數據類型和方法，比如CvHistogram等。

灰度直方圖是灰度級的函數，描述圖像中該灰度級的像素個數（或該灰度級像素出現的頻率）：其橫坐標是灰度級，縱坐標表示圖像中該灰度級出現的個數（頻率）。下面的方法是繪制一張灰度圖的直方圖：

    /**
     * Plot histogram of a single channel grayscale image
     *
     * @param img a single channel grayscale image
     */
    public static void plotGrayHistogram(Mat img) {
        java.util.List<Mat> images = new ArrayList<>();
        images.add(img);
        MatOfInt channels = new MatOfInt(0); // 圖像通道數，0表示只有一個通道
        MatOfInt histSize = new MatOfInt(256); // CV_8U類型的圖片范圍是0~255，共有256個灰度級
        Mat histogramOfGray = new Mat(); // 輸出直方圖結果，共有256行，行數的相當于對應灰度值，每一行的值相當于該灰度值所占比例
        MatOfFloat histRange = new MatOfFloat(0, 255);
        Imgproc.calcHist(images, channels, new Mat(), histogramOfGray, histSize, histRange, false);  // 計算直方圖
        // 按行歸一化
        Core.normalize(histogramOfGray, histogramOfGray, 0, histogramOfGray.rows(), Core.NORM_MINMAX, -1, new Mat());

        // 創建畫布
        int histImgRows = 300;
        int histImgCols = 300;
        int colStep = (int) Math.floor(histImgCols / histSize.get(0, 0)[0]);
        Mat histImg = new Mat(histImgRows, histImgCols, CvType.CV_8UC3, new Scalar(255,255,255));  // 重新建一張圖片，繪制直方圖
        for (int i = 0; i < histSize.get(0, 0)[0]; i++) {  // 畫出每一個灰度級分量的比例，注意OpenCV將Mat最左上角的點作為坐標原點
            Imgproc.line(histImg,
                    new org.opencv.core.Point(colStep * i, histImgRows - 20),
                    new org.opencv.core.Point(colStep * i, histImgRows - Math.round(histogramOfGray.get(i, 0)[0]) - 20),
                    new Scalar(0, 0,0), 2,8,0);
            if (i%50 == 0) {
                 Imgproc.putText(histImg, Integer.toString(i), new org.opencv.core.Point(colStep * i, histImgRows - 5), 1, 1, new Scalar(0, 0, 0));  // 附上x軸刻度
            }
        }
        MatView.imshow(histImg, "Gray Histogram");

    }

下面的方法是在Java環境下顯示一張Mat圖像：

     /**
     * Display Mat image
     *
     * @param image
     * @param windowName
     */
    public static void imshow(Mat image, String windowName){
       try {
            UIManager.setLookAndFeel(UIManager.getSystemLookAndFeelClassName());
        } catch (ClassNotFoundException e) {
            e.printStackTrace();
        } catch (InstantiationException e) {
            e.printStackTrace();
        } catch (IllegalAccessException e) {
            e.printStackTrace();
        } catch (UnsupportedLookAndFeelException e) {
            e.printStackTrace();
        }

        JFrame jFrame = new JFrame(windowName);
        JLabel imageView = new JLabel();
        final JScrollPane imageScrollPane = new JScrollPane(imageView);
        imageScrollPane.setPreferredSize(new Dimension(500, 500));  // set window size
        jFrame.add(imageScrollPane, BorderLayout.CENTER);
        jFrame.setDefaultCloseOperation(WindowConstants.EXIT_ON_CLOSE);

        Image loadedImage = Mat2BufferedImage(image);
        imageView.setIcon(new ImageIcon(loadedImage));
        jFrame.pack();
        jFrame.setLocationRelativeTo(null);
        jFrame.setVisible(true);
    }

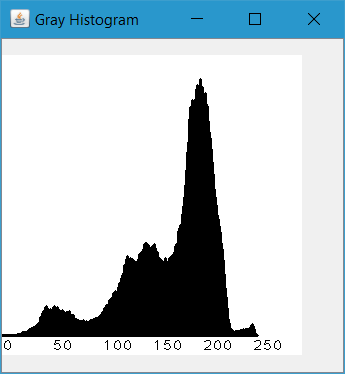

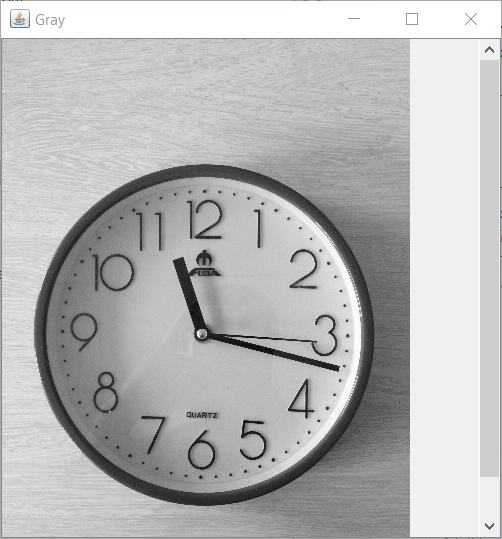

下圖分別是測試原圖圖與其對應的灰度圖和直方圖：
