第 4 章 Netty 詳解

一、Netty簡介

1、NIO 存在的問題

• NIO 的類庫和 API 繁雜，使用麻煩：需要熟練掌握 Selector、ServerSocketChannel、SocketChannel、ByteBuffer等。
• 需要具備其他的額外技能：要熟悉 Java 多線程編程，因為 NIO 編程涉及到 Reactor 模式，必須對多線程 和網絡編程非常熟悉，才能編寫出高質量的 NIO 程序。
• 開發工作量和難度都非常大：例如客戶端面臨斷連重連、網絡閃斷、半包讀寫、失敗緩存、網絡擁塞和異常流
  的處理等等。
• JDKNIO 的 Bug：例如臭名昭著的 EpollBug，它會導致 Selector 空輪詢，最終導致 CPU100%。直到 JDK1.7
  版本該問題仍舊存在，沒有被根本解決。

就因為上述原因，所以JBoss基于NIO開發了Netty。

2、Netty介紹

• Netty 是由 JBOSS 提供的一個 Java 開源框架。Netty 提供異步的、基于事件驅動的網絡應用程序框架，用以快速開發高性能、高可靠性的網絡 IO 程序
• Netty 可以幫助你快速、簡單的開發出一個網絡應用，相當于簡化和流程化了 NIO 的開發過程
• Netty 是目前最流行的 NIO 框架，Netty 在互聯網領域、大數據分布式計算領域、游戲行業、通信行業等獲得了廣泛的應用，知名的 Elasticsearch 、Dubbo 框架內部都采用了 Netty。

官網：https://netty.io/

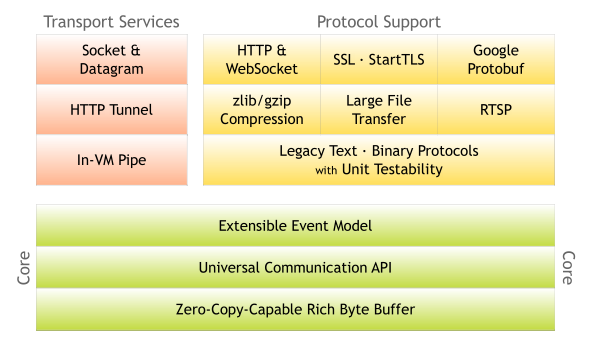

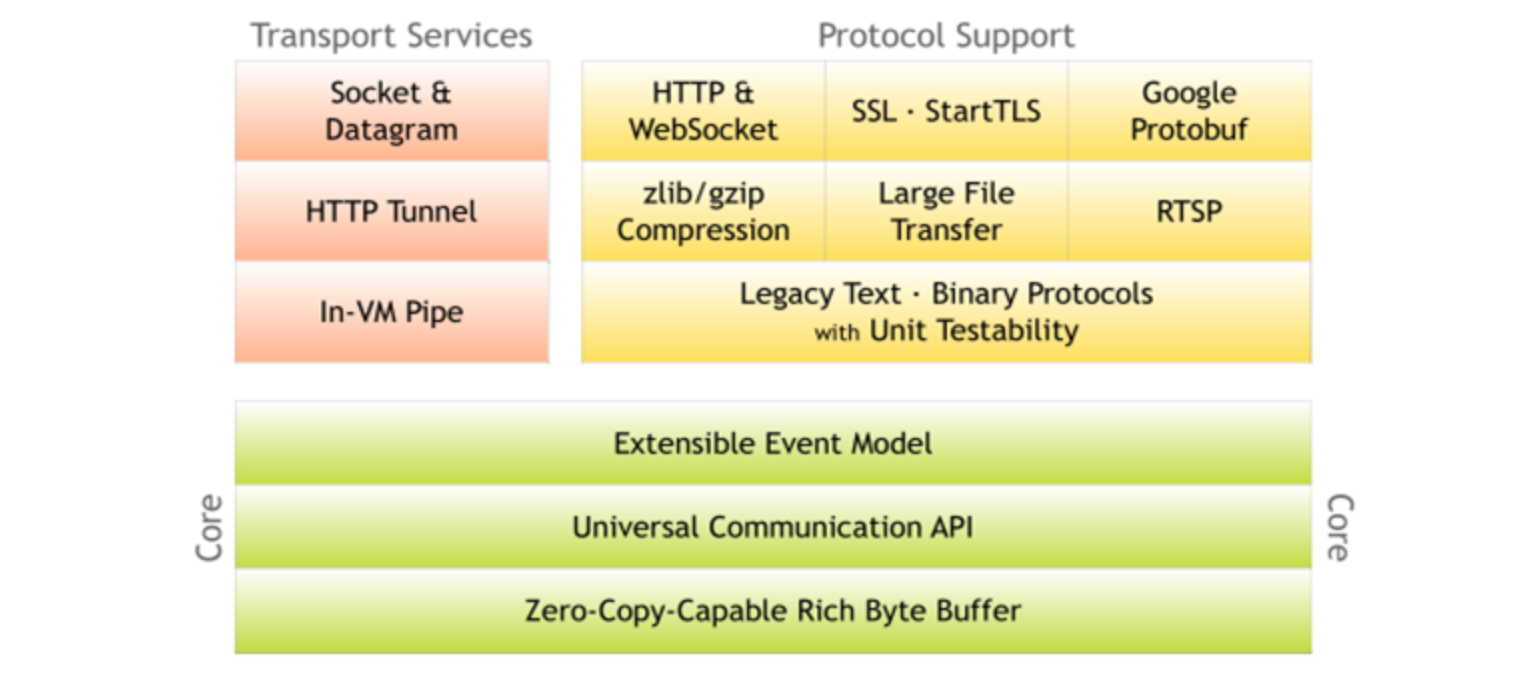

Netty is an asynchronous event-driven network application framework
for rapid development of maintainable high performance protocol servers & clients

3、Netty的優點

Netty 對 JDK 自帶的 NIO 的 API 進行了封裝，解決了上述NIO所帶的問題。

• 設計優雅：適用于各種傳輸類型的統一 API 阻塞和非阻塞 Socket；基于靈活且可擴展的事件模型，可以清晰地分離關注點；高度可定制的線程模型 - 單線程，一個或多個線程池.
• 使用方便：詳細記錄的 Javadoc，用戶指南和示例；沒有其他依賴項，JDK 5（Netty 3.x）或 6（Netty 4.x）就足夠了。
• 高性能、吞吐量更高：延遲更低；減少資源消耗；最小化不必要的內存復制。
• 安全：完整的 SSL/TLS 和 StartTLS 支持。
• 社區活躍、不斷更新：社區活躍，版本迭代周期短，發現的 Bug 可以被及時修復，同時，更多的新功能會被加入

4、Netty版本說明

• netty版本分為 netty3.x 和 netty4.x、netty5.x
• 因為Netty5出現重大bug，已經被官網廢棄了，目前推薦使用的是Netty4.x的穩定版本
• netty 下載地址： https://bintray.com/netty/downloads/netty/

二、線程模型介紹

1、線程模型基本介紹

不同的線程模式，對程序的性能有很大影響，為了搞清 Netty 線程模式，我們來系統的講解下 各個線程模式

目前存在的線程模型有：

• 傳統阻塞 I/O 服務模型 。
• Reactor 模式 。根據 Reactor 的數量和處理資源池線程的數量不同，有 3 種典型的實現
  • 單 Reactor 單線程；
  • 單 Reactor 多線程；
  • 主從 Reactor 多線程

Netty 主要基于主從 Reactor 多線程模型做了一定的改進，其中主從 Reactor 多線程模型有多 個 Reactor

2、傳統阻塞 I/O 服務模型

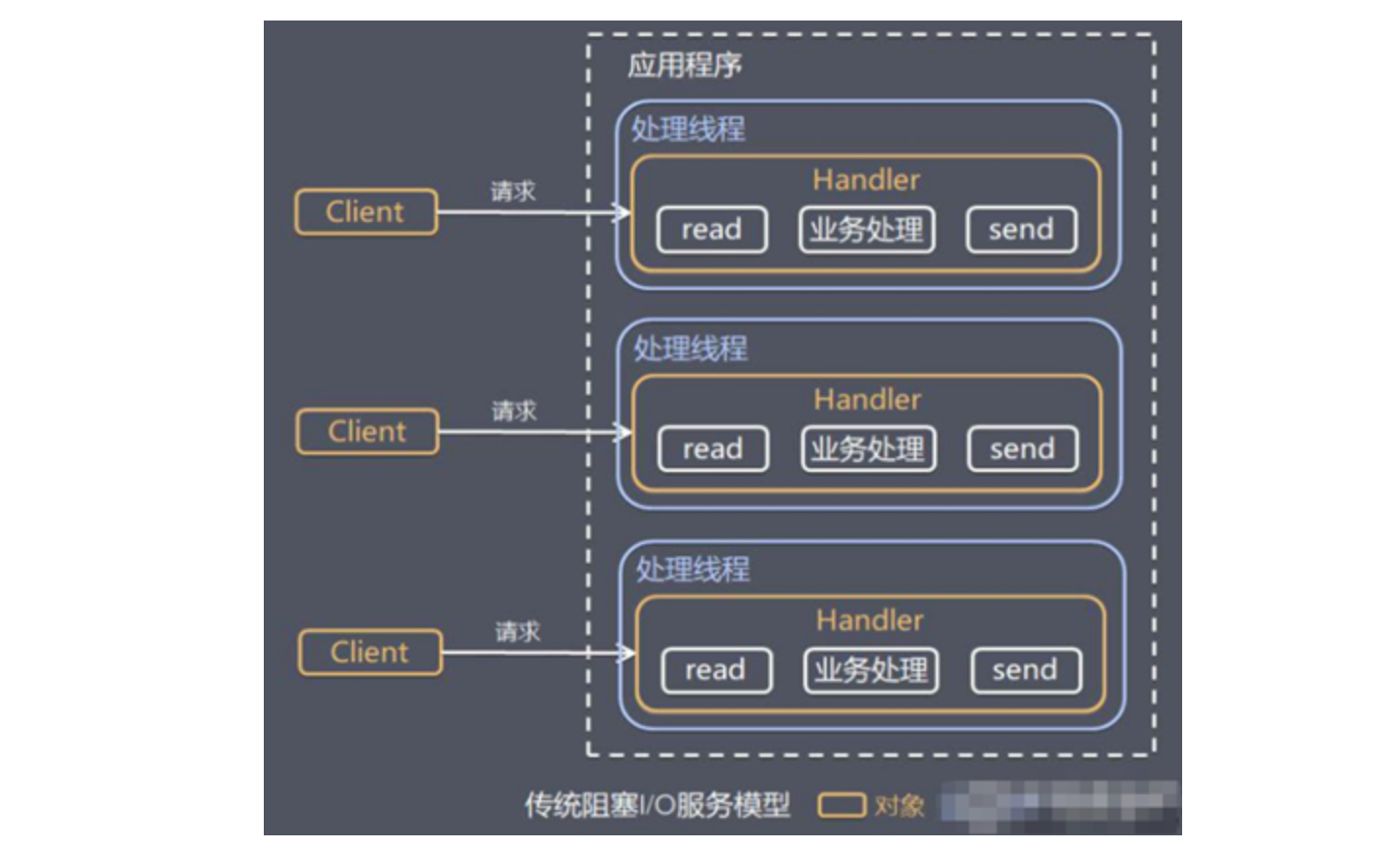

傳統阻塞 I/O 服務模型工作原理如下圖所示：

其中：黃色的框表示對象， 藍色的框表示線程，白色的框表示方法(API)

傳統阻塞 I/O 服務模型特點：

• 采用阻塞 IO 模式獲取輸入的數據
• 每個連接都需要獨立的線程完成數據的輸入，業務處理, 數據返回

傳統阻塞 I/O 服務模型存在的問題：

• 當并發數很大，就會創建大量的線程，占用很大系統資源
• 連接創建后，如果當前線程暫時沒有數據可讀，該線程會阻塞在 read 操作，造成線程資源浪費3、

3、 Reactor 模式簡介

Reactor 模式有多種翻譯:1. 反應器模式 2. 分發者模式(Dispatcher)3. 通知者模式(notifier)

針對上面所述的傳統阻塞 I/O 服務模型的 2 個缺點，Reactor提出了下面的解決方案：

• 基于 I/O 復用模型：多個連接共用一個阻塞對象，應用程序只需要在一個阻塞對象等待，無需阻塞等待所有連
  接。當某個連接有新的數據可以處理時，操作系統通知應用程序，線程從阻塞狀態返回，開始進行業務處理
• 基于線程池復用線程資源：不必再為每個連接創建線程，將連接完成后的業務處理任務分配給線程進行處理

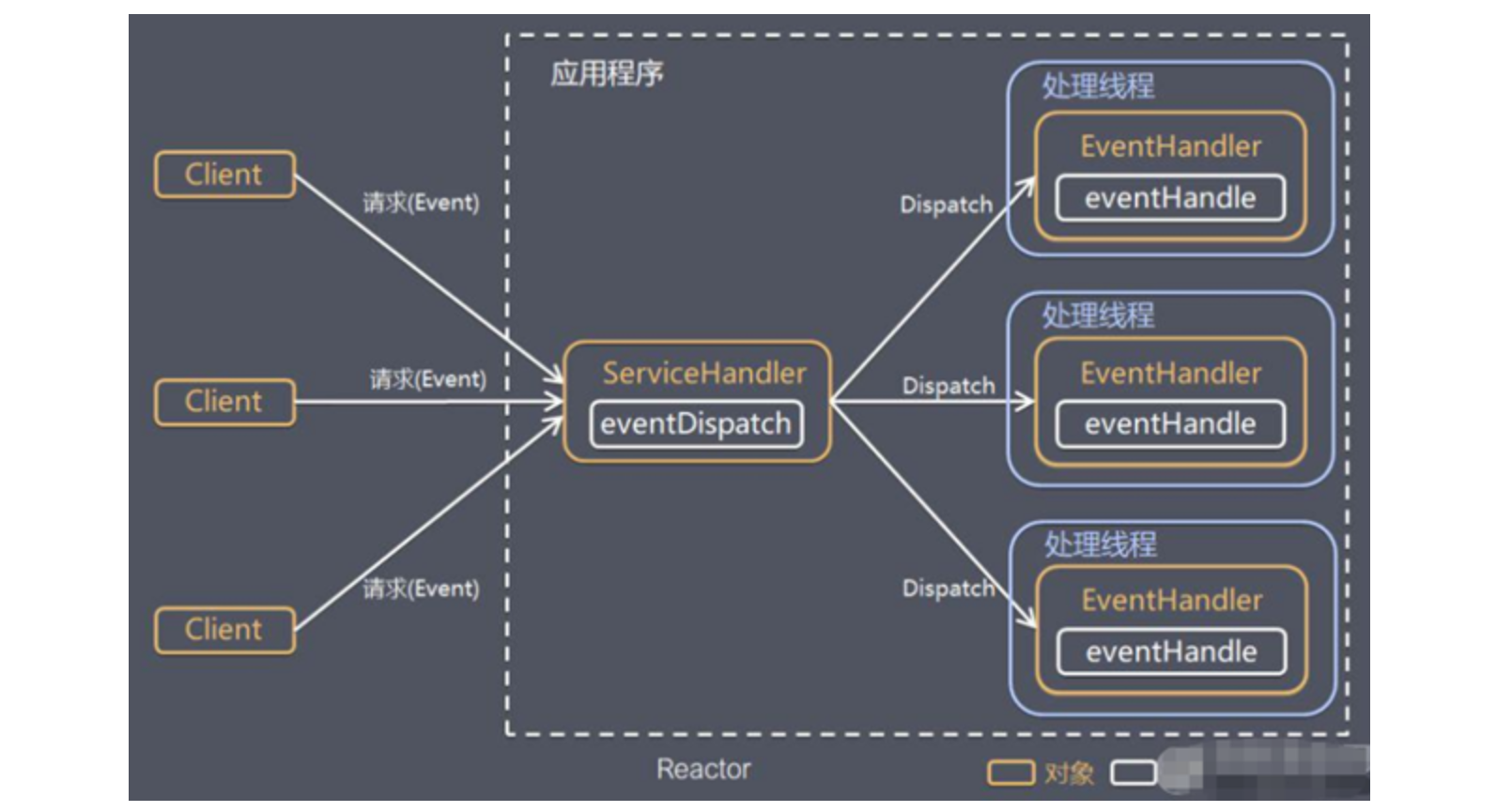

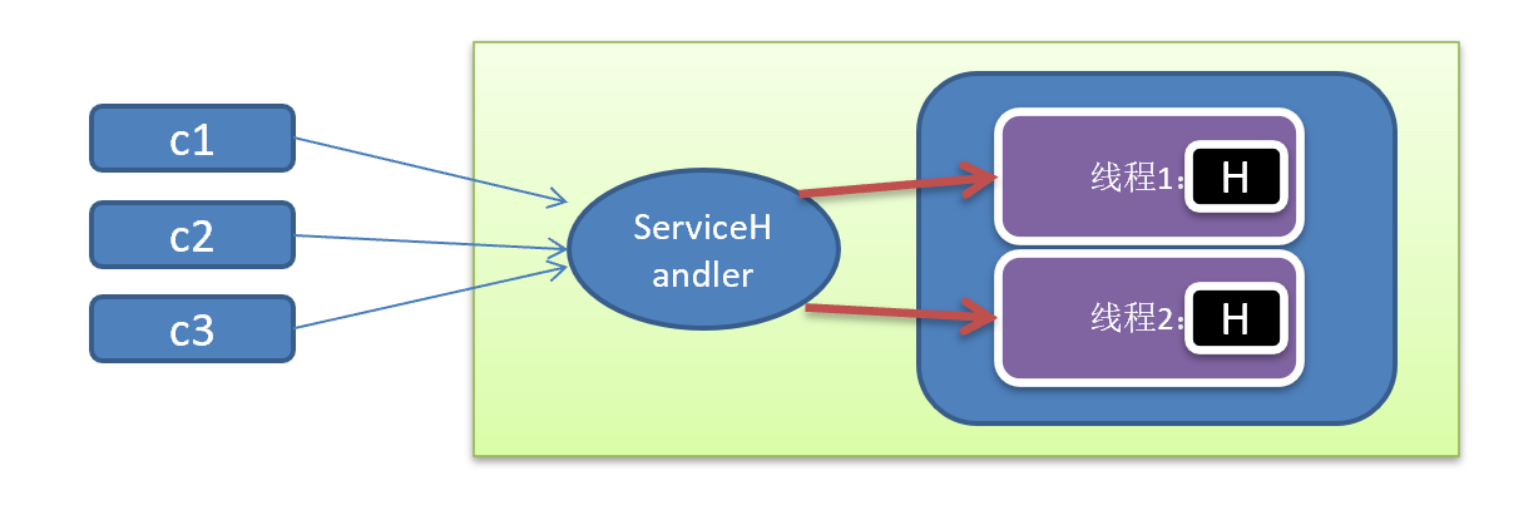

  I/O復用結合線程池，就是 Reactor 模式基本設計思想，如圖：

說明：

• 通過一個或多個輸入同時傳遞給服務處理器（ServiceHandler）的模式(基于事件驅動)
• 服務器端程序處理傳入的多個請求,并將它們同步分派到相應的處理線程， 因此 Reactor 模式也叫 Dispatcher
  模式
• Reactor 模式使用IO復用監聽事件, 收到事件后，分發給某個線程(進程), 這點就是網絡服務器高并發處理關鍵

Reactor 模式中 核心組成：

• Reactor：Reactor （就是服務處理器（ServiceHandler））在一個單獨的線程中運行，負責監聽和分發事件，分發給適當的處理程序來對 IO 事件做出反應。 它就像公司的電話接線員，它接聽來自客戶的電話并將線路轉移到適當的聯系人；
• Handlers：Handlers（就是事件處理器（EventHandler）），處理程序執行 I/O 事件要完成的實際事件，類似于客戶想要與之交談的公司中的實際官員。Reactor 通過調度適當的處理程序來響應 I/O 事件，處理程序執行非阻塞操作。

根據 Reactor 的數量和處理資源池線程的數量不同，有 3 種典型的實現，下面將分別進行介紹：

• 單 Reactor 單線程
• 單 Reactor 多線程
• 主從 Reactor 多線程

Reactor 模式具有如下的優點：

• 響應快，不必為單個同步時間所阻塞，雖然 Reactor 本身依然是同步的
• 可以最大程度的避免復雜的多線程及同步問題，并且避免了多線程/進程的切換開銷
• 擴展性好，可以方便的通過增加 Reactor 實例個數來充分利用 CPU 資源
• 復用性好，Reactor 模型本身與具體事件處理邏輯無關，具有很高的復用性

4、單 Reactor 單線程模式

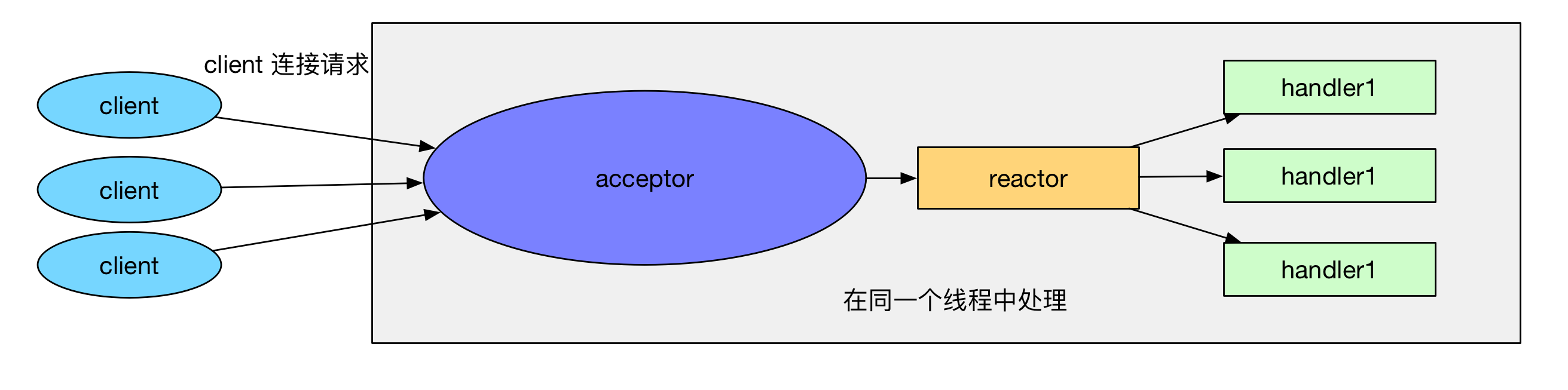

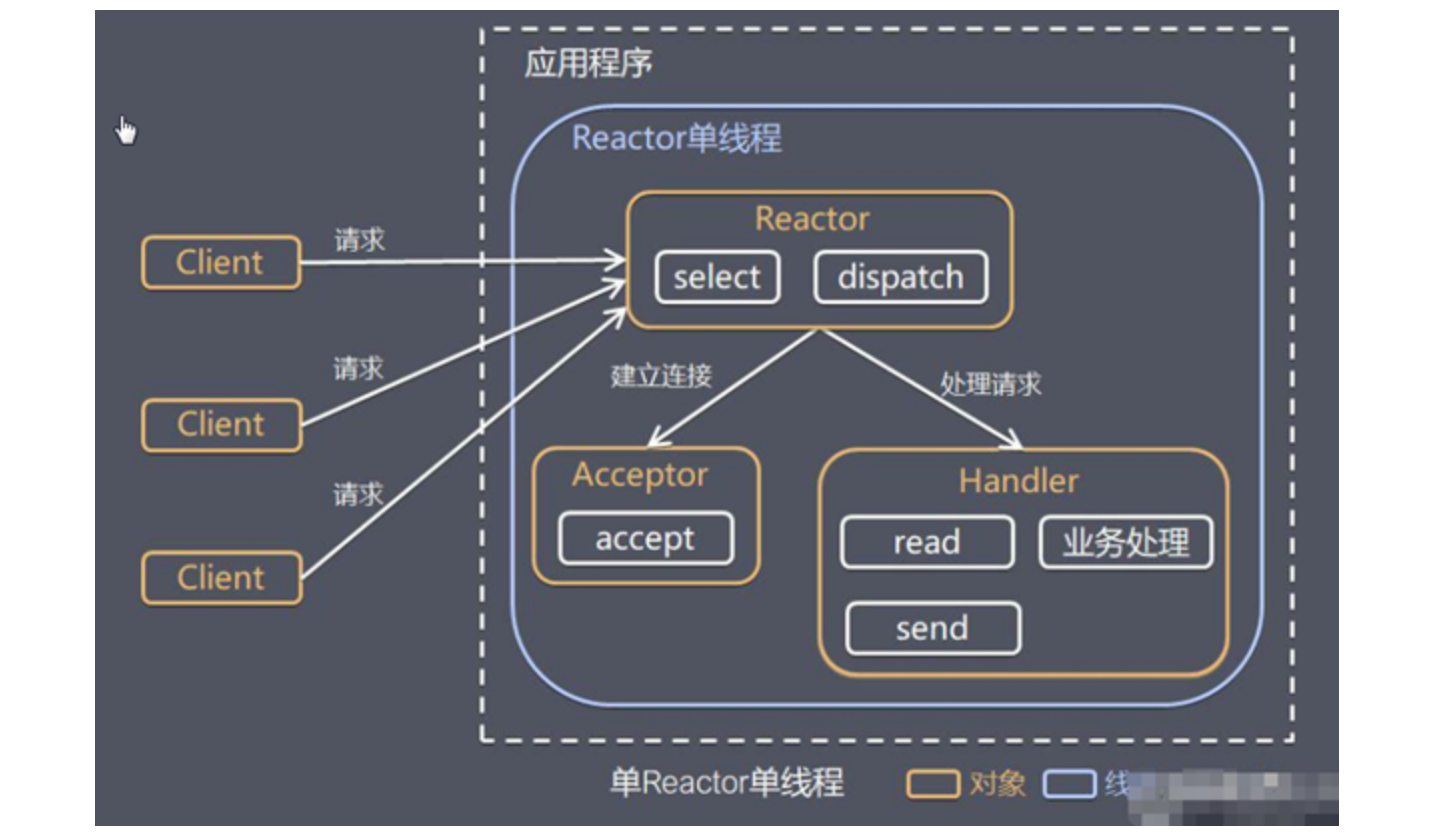

原理圖：

原理說明：

• Select 是前面 I/O 復用模型介紹的標準網絡編程 API，可以實現應用程序通過一個阻塞對象監聽多路連接請求
• Reactor 對象通過 select 監控客戶端請求事件, 收到事件后，通過 dispatch 進行分發
• 如果建立連接請求, 則右 Acceptor 通過 accept 處理連接請求, 然后創建一個 Handler 對象處理完成連接后的各種事件
• 如果不是連接請求，則由 reactor 分發調用連接對應的 handler 來處理
• Handler 會完成 Read→業務處理→Send 的完整業務流程

前面的 NIO 群聊系統就是單 Reactor 單線程模式

方案優缺點分析：

• 優點：模型簡單，沒有多線程、進程通信、競爭的問題，全部都在一個線程中完成
• 缺點：性能問題，只有一個線程，無法完全發揮多核 CPU 的性能。Handler 在處理某個連接上的業務時，整
  個進程無法處理其他連接事件，很容易導致性能瓶頸
• 缺點：可靠性問題，線程意外終止，或者進入死循環，會導致整個系統通信模塊不可用，不能接收和處理外部
  消息，造成節點故障

使用場景：客戶端的數量有限，業務處理非常快速，比如 Redis 在業務處理的時間復雜度 O(1) 的情況

5、單 Reactor 多線程模式

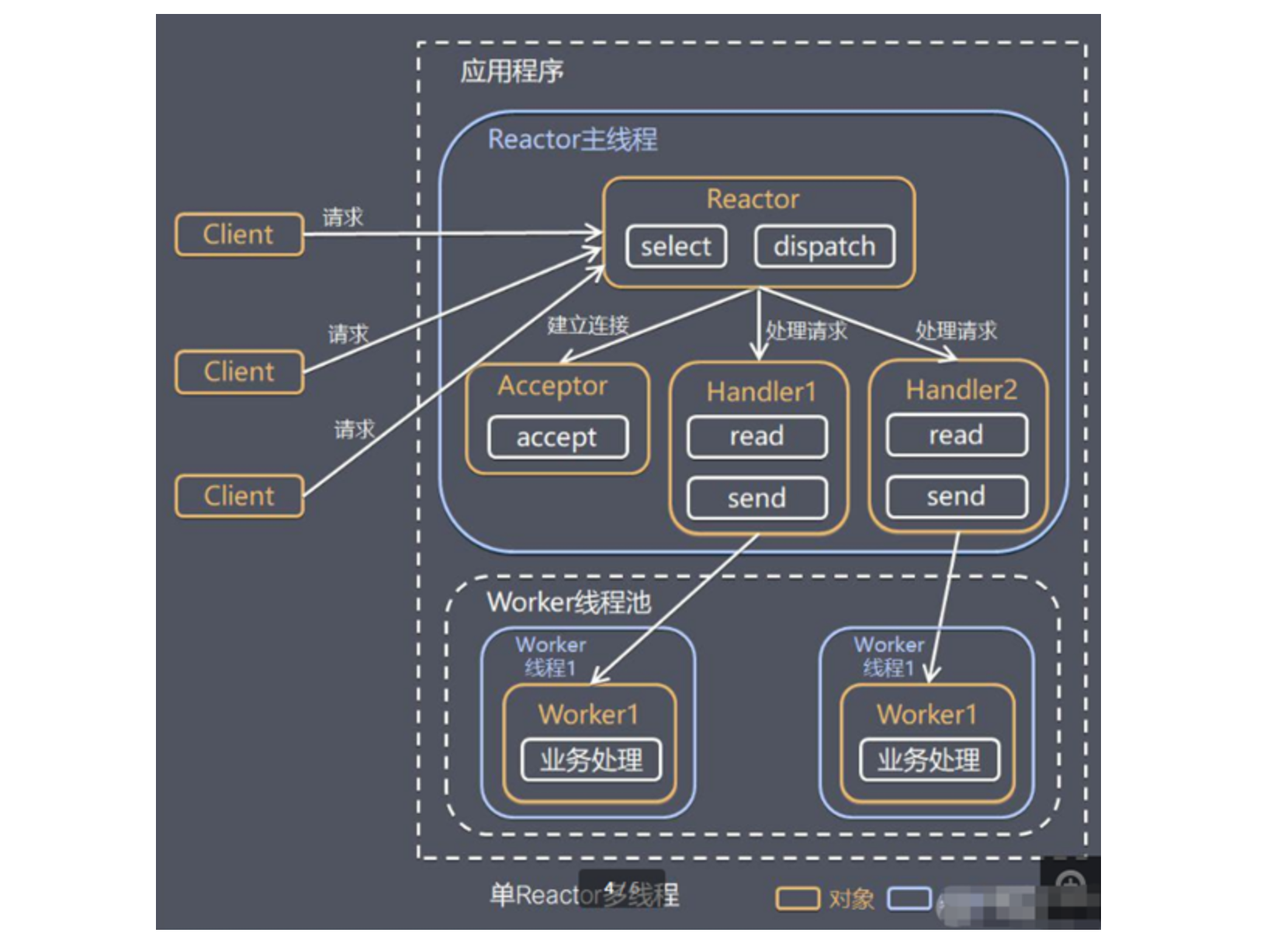

原理圖：

原理說明：

• Reactor 對象通過 select 監控客戶端請求 事件, 收到事件后，通過 dispatch 進行分發
• 如果建立連接請求, 則右 Acceptor 通過 accept 處理連接請求, 然后創建一個 Handler 對象處理完成連接后的各種事件
• 如果不是連接請求，則由 reactor 分發調用連接對應的 handler 來處理
• handler 只負責響應事件，不做具體的業務處理, 通過 read 讀取數據后，會分發給后面的 worker 線程池的某個線程處理業務
• worker 線程池會分配獨立線程完成真正的業務，并將結果返回給 handler
• handler 收到響應后，通過 send 將結果返回給 client

方案優缺點分析：

• 優點：可以充分的利用多核 cpu 的處理能力
• 缺點：多線程數據共享和訪問比較復雜
• 缺點： reactor 處理所有的事件的監聽和響應，在單線程運行， 在高并發場 景容易出現性能瓶頸.

6、主從 Reactor 多線程

針對單 Reactor 多線程模型中，Reactor 在單線程中運行，高并發場景下容易成為性能瓶頸，可以讓 Reactor 在多線程中運行

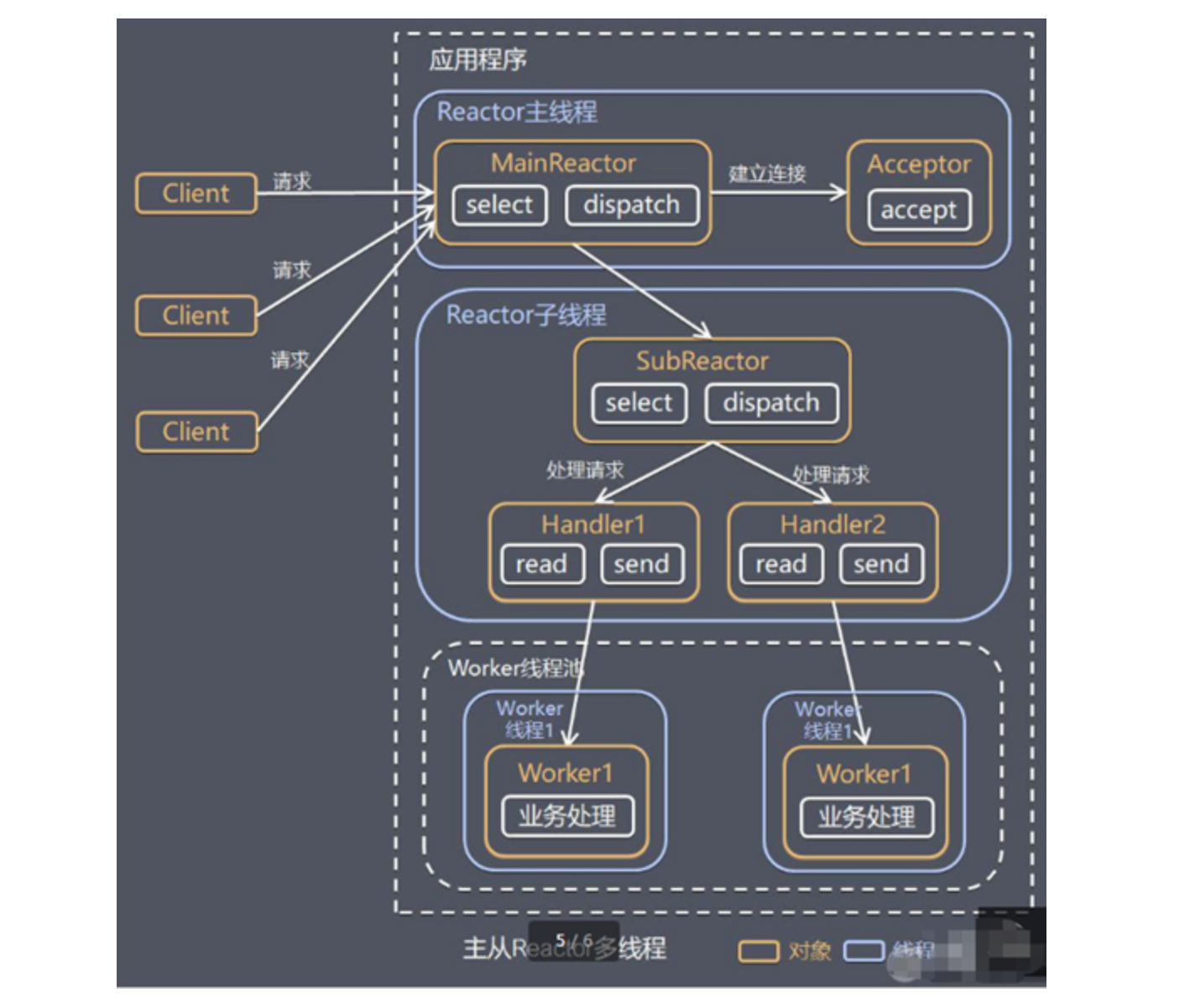

工作原理圖 ：

原理說明：

• Reactor 主線程 MainReactor 對象通過 select 監聽連接事件, 收到事件后，通過 Acceptor 處理連接事件

• 當 Acceptor 處理連接事件后，MainReactor 將連接分配給 SubReactor（有多個）

• SubReactor 將連接加入到連接隊列進行監聽,并創建 handler 進行各種事件處理

• 當有新事件發生時， subreactor 就會調用對應的 handler 處理

• handler 先read 讀取數據，然后分發給后面的 worker 線程池處理

• worker 線程池分配獨立的 worker 線程進行業務處理，并返回結果

• handler 收到響應的結果后，再通過 send 將結果返回給 client

• Reactor 主線程可以對應多個 Reactor 子線程, 即 MainRecator 可以關聯多個 SubReactor

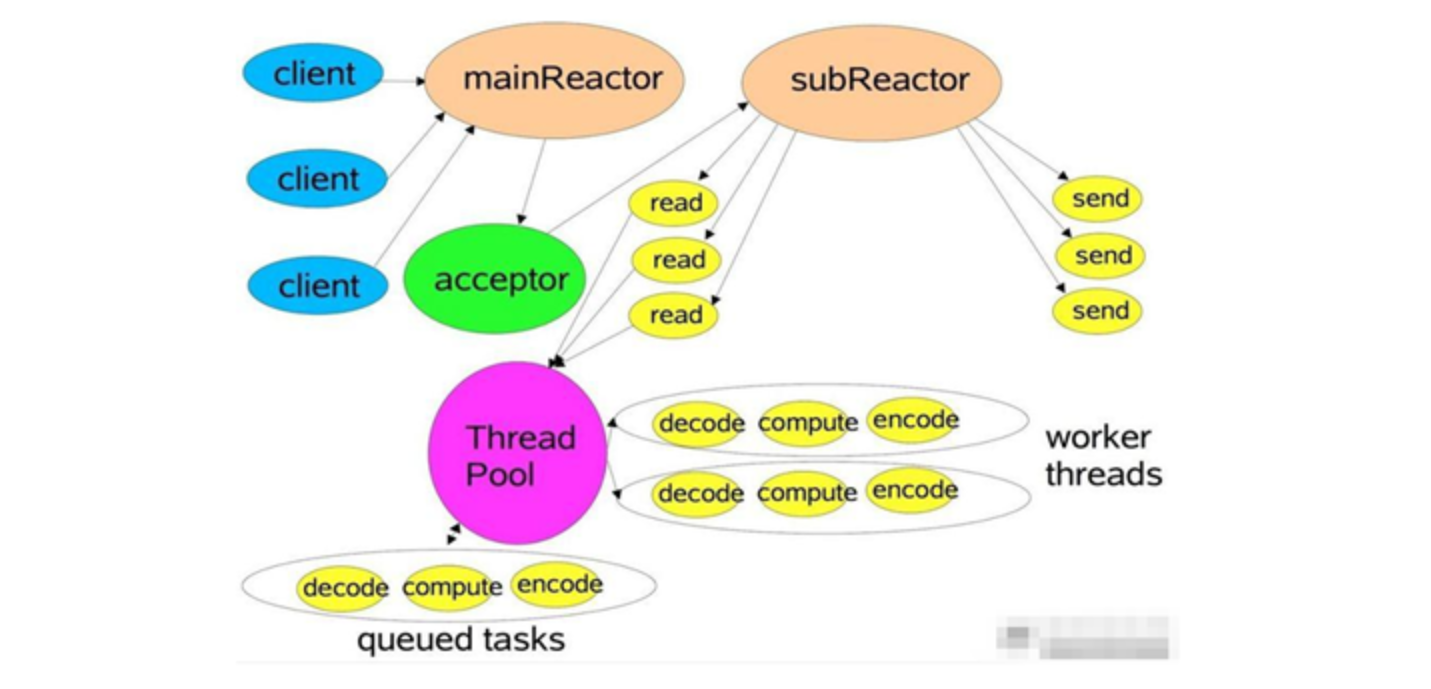

原理圖的另一種表示，結構和上面是類似的：

方案優缺點說明：

• 優點：父線程與子線程的數據交互簡單職責明確，父線程只需要接收新連接，子線程完成后續的業務處理。
• 優點：父線程與子線程的數據交互簡單，Reactor 主線程只需要把新連接傳給子線程，子線程無需返回數據。
• 缺點：編程復雜度較高

這種模型在許多項目中廣泛使用，包括 Nginx 主從 Reactor 多進程模型，Memcached 主從多線程， Netty 主從多線程模型的支持

三、Netty 模型

1、模型原理

Netty 主要基于主從 Reactors 多線程模型（如圖）做了一定的改進，其中主從 Reactor 多線程模型有多個 Reactor

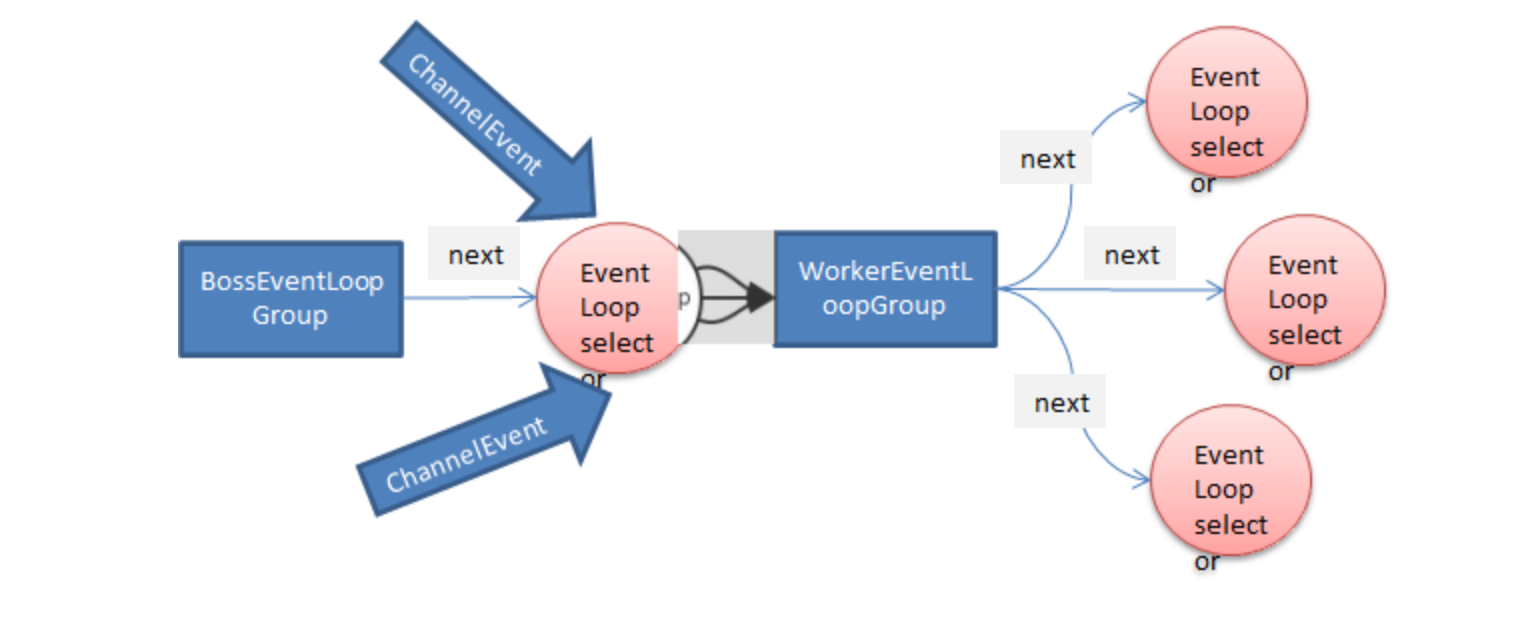

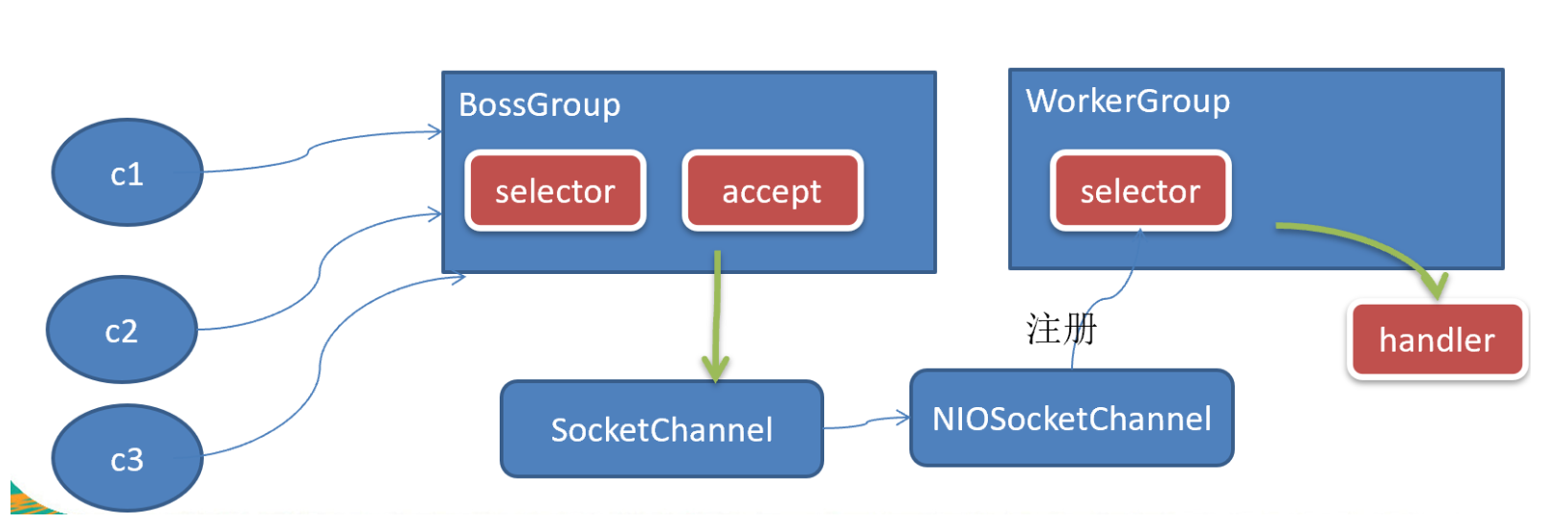

從整體上看，Netty 模型如圖所示：

說明：

• BossGroup 線程維護 Selector, 只關注 Accecpt
• 當接收到 Accept 事件，獲取到對應的 SocketChannel, 封裝成 NIOScoketChannel 并注冊到 Worker 線程(事件循環), 并進行維護
• 當 Worker 線程監聽到 selector 中通道發生自己感興趣的事件后，就進行處理(就由 handler)， 注意 handler 已經加入到通道

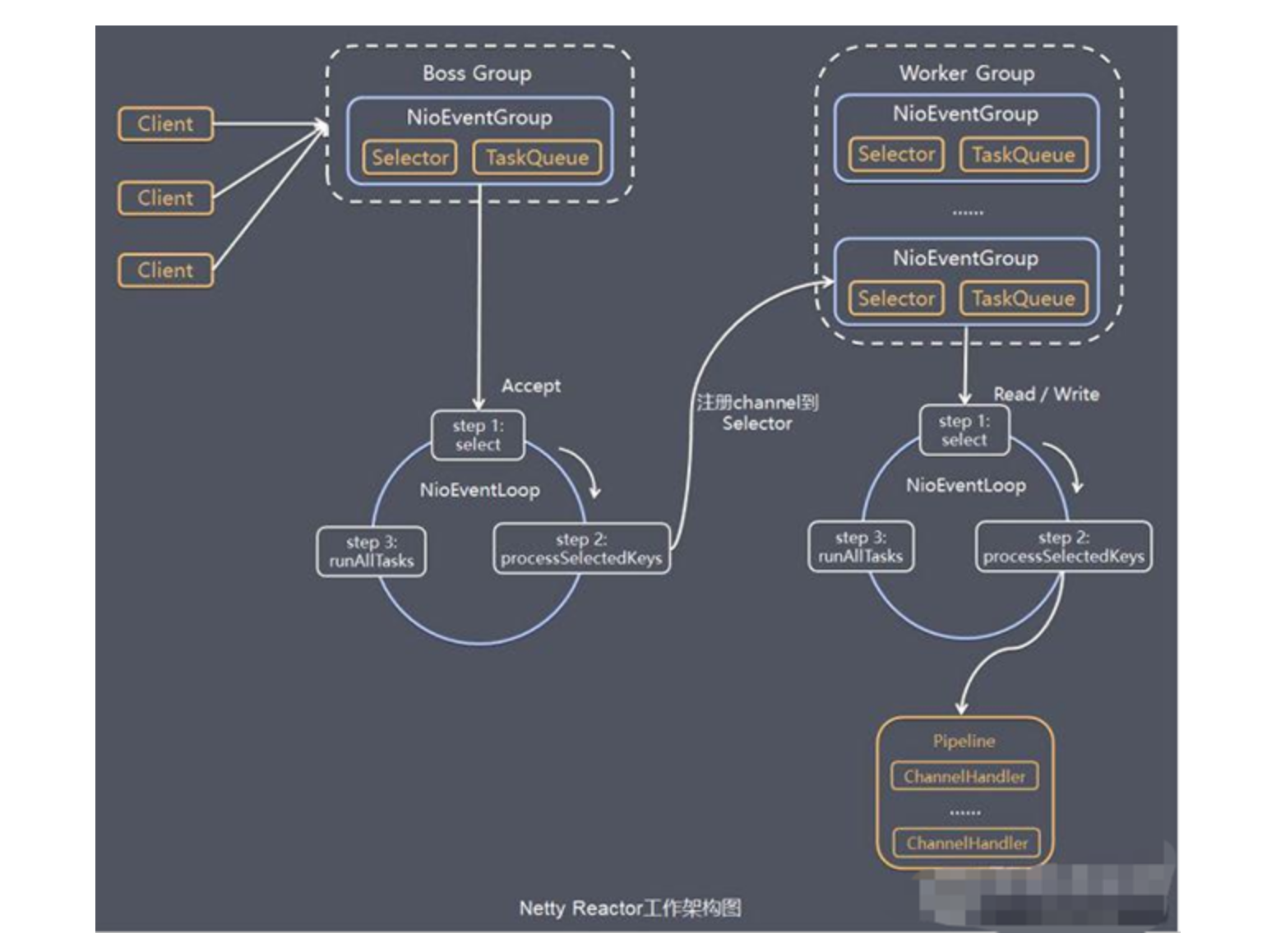

更加詳細的的模型如下圖所示：

Netty模型原理說明：

• Netty 抽象出兩組線程池： BossGroup 專門負責接收客戶端的連接、WorkerGroup 專門負責網絡的讀寫

• BossGroup 和 WorkerGroup 類型都是 NioEventLoopGroup 。NioEventLoopGroup 相當于一個事件循環組, 這個組中含有多個事件循環 ，每一個事件循環是 NioEventLoop

• NioEventLoop 表示一個不斷循環的執行處理任務的線程， 每個 NioEventLoop 都有一個 selector, 用于監聽綁 定在其上的 socket 的網絡通訊

• 每個 BossNioEventLoop 循環執行的步驟有 3 步

  • 輪詢 accept 事件
  • 處理 accept 事件 , 與 client 建立連接 , 生成 NioScocketChannel , 并將其注冊到某個 worker NIOEventLoop 上 的 selector
  • 處理任務隊列的其他任務 ， 即 runAllTasks

• 每個 WorkerNIOEventLoop 循環執行的步驟

  • 輪詢 read,write 事件
  • 在對應 NioScocketChannel上進行 處理 i/o 事件， 即 read,write 事件
  • 處理任務隊列的其他任務 ， 即 runAllTasks

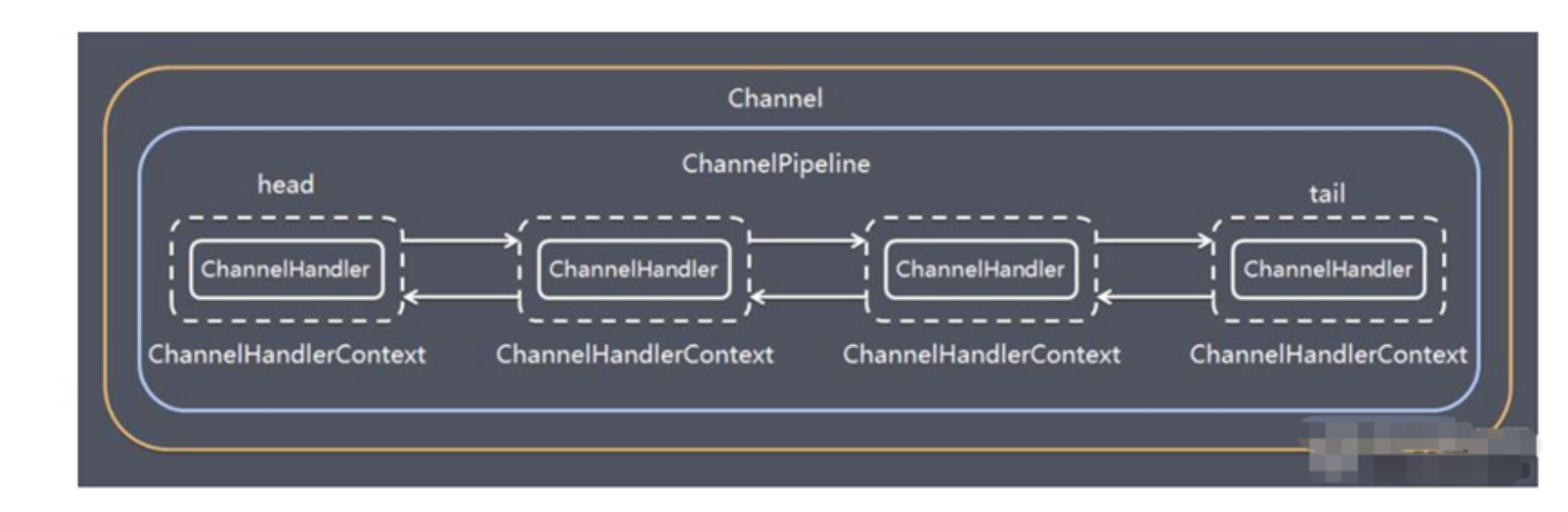

• 每個WorkerNIOEventLoop 處理業務時，會使用pipeline(管道),pipeline 中包含了 channel, 即通過pipeline 可以獲取到對應通道, 管道中維護了很多的 處理器

2、應用實例1-服務器客戶端通信

Netty 服務器在 6666 端口監聽，客戶端能發送消息給服務器 “hello, 服務器”。服務器可以回復消息給客戶端 “hello, 客戶端”

注意運行前需要使用Maven導入Netty的包或者依賴

服務器端代碼：

public class NettyServer {

    public static void main(String[] args) throws InterruptedException {

        //創建 bossGroup 和 workerGroup
        //bossGroup 只處理連接請求，workerGroup 處理客戶端業務
        //兩個都是無限循環
        EventLoopGroup bossGroup = new NioEventLoopGroup();
        EventLoopGroup workerGroup = new NioEventLoopGroup();

        try {

            //創建一個服務器端啟動對象，并設置參數
            ServerBootstrap serverBootstrap = new ServerBootstrap();

            //使用鏈式編程來設置啟動器
            serverBootstrap.group(bossGroup, workerGroup) //設置兩個線程組
                    .channel(NioServerSocketChannel.class)//設置使用NioServerSocketChannel作為服務器的通道實現
                    .option(ChannelOption.SO_BACKLOG, 128) //設置線程隊列可以得到的連接個數
                    .childOption(ChannelOption.SO_KEEPALIVE, true) //設置保持活動連接狀態
                    .childHandler(new ChannelInitializer<SocketChannel>() { //創建一個管道測試對象
                        //給pipeline設置處理器
                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            //在管道中加入自定義的處理器（NettyServerHandler）
                            ch.pipeline().addLast(new NettyServerHandler());
                        }
                    }); //給workerGroup 的 EventLoop 對應的管道設置處理器

            System.out.println("服務器 is ready");

            //綁定端口并同步，生成一個 ChannelFuture對象
            //啟動服務器
            ChannelFuture cf = serverBootstrap.bind(6666).sync();

            //對關閉通道進行監聽
            cf.channel().closeFuture().sync();
        } finally {
            //關閉線程組
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

NettyServerHandler：

/**
 * 該類用于實際處理數據，需要繼承Netty規定好的HandlerAdapter
 *
 */
public class NettyServerHandler extends ChannelInboundHandlerAdapter {

    /**
     * 用于讀取（接收）數據
     * @param ctx 上下文對象，其中包含了管道pipeline，通道channel，地址等信息
     * @param msg 客戶端發送的信息
     * @throws Exception
     */
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("server ctx = " + ctx);
        //將msg轉為一個ByteBuf對象
        //ByteBuf是 Netty提供的，與NIO的ByteBuffer不同
        ByteBuf buf = (ByteBuf) msg;
        System.out.println("客戶端發送的信息是：" + buf.toString(CharsetUtil.UTF_8));
        System.out.println("客戶端地址為：" + ctx.channel().remoteAddress());
    }

    /**
     * 定義數據讀取完畢后的操作
     * @param ctx
     * @throws Exception
     */
    @Override
    public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {

        //writeAndFlush作用的是將數據寫到緩沖區并發送
        //需要對發送的數據進行編碼
        ctx.writeAndFlush(Unpooled.copiedBuffer("hello,客戶端", CharsetUtil.UTF_8));
    }

    /**
     * 處理異常，一般是關閉通道
     * @param ctx
     * @param cause
     * @throws Exception
     */
    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        ctx.close();
    }
}

客戶端代碼：

public class NettyClient {

    public static void main(String[] args) throws InterruptedException {

        //創建事件組
        EventLoopGroup eventLoopGroup = new NioEventLoopGroup();

        try {
            //創建客戶端啟動對象
            //注意客戶端是Bootstrap，不是ServerBootstrap
            Bootstrap bootstrap = new Bootstrap();

            //設置相關的參數
            bootstrap.group(eventLoopGroup) //設置線程組
                    .channel(NioSocketChannel.class) //設置客戶端通道的實現類（反射）
                    .handler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            ch.pipeline().addLast(new NettyClientHandler());
                        }
                    });

            System.out.println("客戶端 is ok");

            //啟動客戶端連接服務器端，異步
            ChannelFuture sync = bootstrap.connect(new InetSocketAddress("127.0.0.1", 6666)).sync();

            //對通道關閉進行監聽
            sync.channel().closeFuture().sync();

        } finally {
            eventLoopGroup.shutdownGracefully();
        }
    }
}

NettyClientHandler:

public class NettyClientHandler extends ChannelInboundHandlerAdapter {

    //當通道就緒就會觸發
    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
        System.out.println("client ctx : " + ctx);
        //向服務器端發送消息
        ctx.writeAndFlush(Unpooled.copiedBuffer("hello, 服務器", CharsetUtil.UTF_8));
    }

    //接收服務端發送的消息
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        ByteBuf buf = (ByteBuf) msg;
        System.out.println("服務器回復：" + buf.toString(CharsetUtil.UTF_8));
        System.out.println("服務器地址：" + ctx.channel().remoteAddress());
    }

    //處理異常
    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        cause.printStackTrace();
        ctx.close();
    }
}

運行結果：

服務端輸出：

服務器 is ready
server ctx = ChannelHandlerContext(NettyServerHandler#0, [id: 0x67909ee8, L:/127.0.0.1:6666 - R:/127.0.0.1:3991])
客戶端發送的信息是：hello, 服務器
客戶端地址為：/127.0.0.1:3991

客戶端輸出：

客戶端 is ok
client ctx : ChannelHandlerContext(NettyClientHandler#0, [id: 0xabaaab32, L:/127.0.0.1:3991 - R:/127.0.0.1:6666])
服務器回復：hello,客戶端
服務器地址：/127.0.0.1:6666

注意：

對于服務器端的 bossGroup 和 workerGroup 分別對應模型中的兩個NioEventLoopGroup。其中每個NioEventLoopGroup下面NioEventLoop的數目（線程數目）默認為CPU的核數 * 2。如果需要設定，可以直接在構造函數傳入，如代碼第一行

//EventLoopGroup bossGroup = new NioEventLoopGroup(1);
EventLoopGroup bossGroup = new NioEventLoopGroup(1);
EventLoopGroup workerGroup = new NioEventLoopGroup();

CPU的核數可以通過下面的代碼查看，我的是4核，而創建的NioEventLoop就是8個

System.out.println(NettyRuntime.availableProcessors());

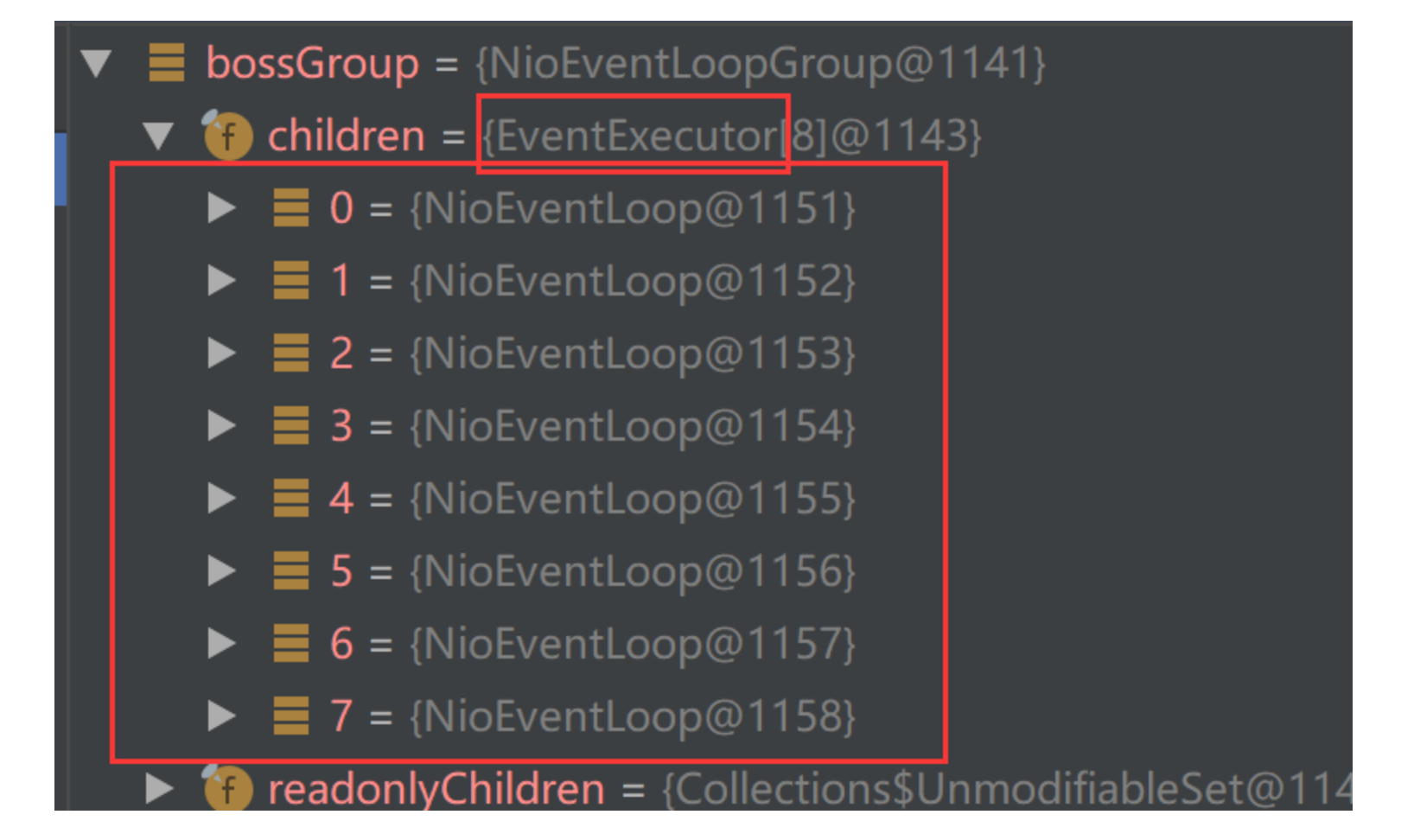

可以在debug中看到從看到，如下圖。同時也可以看出多個NioEventLoop是使用EventExecutor管理的。

任務隊列中的 Task 有 3 種典型使用場景

• 用戶程序自定義的普通任務
• 用戶自定義定時任務
• 非當前 Reactor 線程調用 Channel 的各種方法

示例：

/**
 * 該類用于實際處理數據，需要繼承Netty規定好的HandlerAdapter
 *
 */
public class NettyServerHandler extends ChannelInboundHandlerAdapter {

    /**
     * 用于讀取（接收）數據
     * @param ctx 上下文對象，其中包含了管道pipeline，通道channel，地址等信息
     * @param msg 客戶端發送的信息
     * @throws Exception
     */
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {

        //比如這里我們有一個非常耗時長的業務-> 異步執行
        // -> 提交該 channel 對應的 NIOEventLoop 的 taskQueue 中,

        ctx.channel().eventLoop().execute(()->{
            try {
                Thread.sleep(5000);
                ctx.writeAndFlush(Unpooled.copiedBuffer("hello 客戶端-1", CharsetUtil.UTF_8));

            } catch (InterruptedException e) {
                e.printStackTrace();
            }
        });

        //這個任務和上面的任務放到同一個eventLoop的taskQueue
        //所以這兩個任務是串行執行的
        ctx.channel().eventLoop().execute(()->{
            try {
                Thread.sleep(10000);
                ctx.writeAndFlush(Unpooled.copiedBuffer("hello 客戶端-2", CharsetUtil.UTF_8));

            } catch (InterruptedException e) {
                e.printStackTrace();
            }
        });

        //解決方案 2: 用戶自定義定時任務 -》 該任務是提交到 scheduledTaskQueue 中
        ctx.channel().eventLoop().schedule(()->{
            try {
                Thread.sleep(10000);
                ctx.writeAndFlush(Unpooled.copiedBuffer("hello 客戶端-2", CharsetUtil.UTF_8));

            } catch (InterruptedException e) {
                e.printStackTrace();
            }
        }, 5, TimeUnit.SECONDS);
    }
}

3、應用實例2-實現HTTP 服務

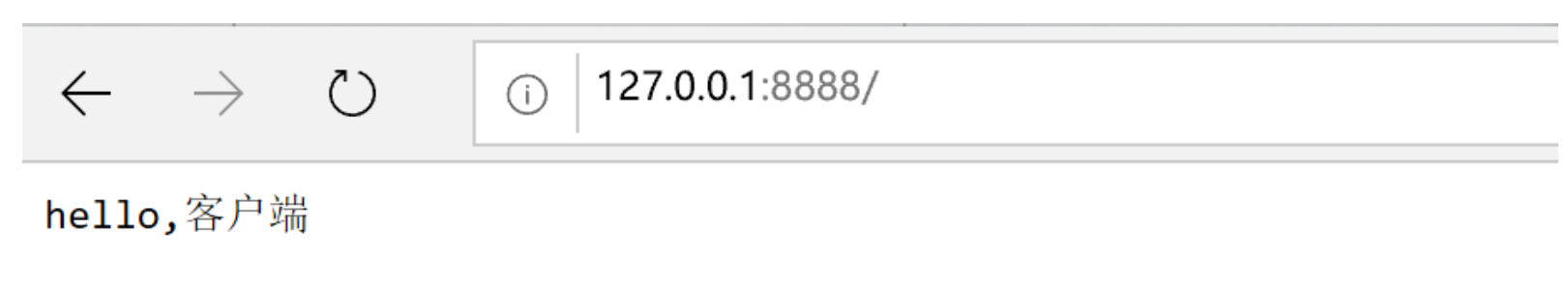

Netty 服務器在 8888 端口監聽，瀏覽器發出請求 http://localhost:8888/

服務器可以回復消息給客戶端 “Hello,客戶端”, 并對特定請求資源進行過濾.

實例代碼：

NettyHttpServer（Http服務器）

public class NettyHttpServer {

    public static void main(String[] args) throws InterruptedException {

        //創建 bossGroup 和 workerGroup
        //bossGroup 只處理連接請求，workerGroup 處理客戶端業務
        //兩個都是無限循環
        EventLoopGroup bossGroup = new NioEventLoopGroup();
        EventLoopGroup workerGroup = new NioEventLoopGroup();

        try {
            //創建一個服務器端啟動對象，并設置參數
            ServerBootstrap serverBootstrap = new ServerBootstrap();

            serverBootstrap.group(bossGroup, workerGroup)
                    .channel(NioServerSocketChannel.class)
                    .childHandler(new NettyHttpServerInitializer());

            ChannelFuture channelFuture = serverBootstrap.bind(8888).sync();

            System.out.println("服務端 is ready");

            channelFuture.channel().closeFuture().sync();

        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }

    }

}

NettyHttpServerInitializer（Channel初始化器），可以向ChannelPipeline加入handler

public class NettyHttpServerInitializer extends ChannelInitializer<SocketChannel> {

    //向管道加入處理器
    @Override
    protected void initChannel(SocketChannel ch) throws Exception {

        //得到管道
        ChannelPipeline pipeline = ch.pipeline();

        //加入netty提供的httpServerCodec =》（code + decode）
        //HttpServerCodec 是netty提供的http編碼-解碼器
        pipeline.addLast(new HttpServerCodec());

        //添加自定義handler
        pipeline.addLast(new NettyHttpServerHandler());
    }
}

NettyHttpServerHandler（用于處理Http請求）

/**
 * 說明：
 *      SimpleChannelInboundHandler 是 ChannelInboundHandlerAdapter 的子類
 *      HttpObject ：客戶端和服務器端通信的數據被封裝成 HttpObject
 */
public class NettyHttpServerHandler extends SimpleChannelInboundHandler<HttpObject> {

    //讀取客戶端發來的數據
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, HttpObject msg) throws Exception {

        //判斷是否是HttpRequest
        if (msg instanceof HttpRequest) {

            //對圖標資源獲取進行過濾
            HttpRequest request = (HttpRequest) msg;
            URI uri = new URI(request.uri());

            if ("/favicon.ico".equals(uri.getPath())) {
                System.out.println("請求了 favicon.ico ，不做響應");
                return;
            }

            System.out.println("pipeline = " + ctx.pipeline().hashCode() + " handlder = " + this.hashCode());
            System.out.println("msg 類型：" + msg.getClass());
            System.out.println("客戶端地址：" + ctx.channel().remoteAddress());


            //回復信息給瀏覽器（Http協議）
            ByteBuf content = Unpooled.copiedBuffer("hello,客戶端", CharsetUtil.UTF_8);

            //構造http響應，即httpResponse
            DefaultFullHttpResponse response = new DefaultFullHttpResponse(
                    HttpVersion.HTTP_1_1, HttpResponseStatus.OK, content);
            response.headers().set(HttpHeaderNames.CONTENT_TYPE, "text/plain;charset=utf-8");
            response.headers().set(HttpHeaderNames.CONTENT_LENGTH, content.readableBytes());


            //返回httpResponse
            ctx.writeAndFlush(response);
        }

    }
}

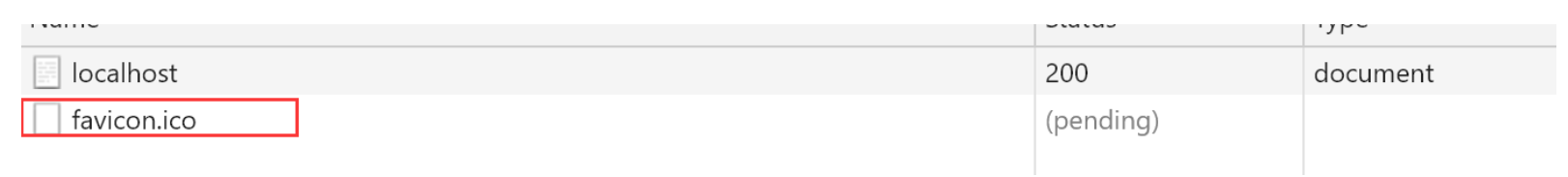

運行服務器之后，在瀏覽器內輸入地址，可以看到下面的結果：

服務器端控制臺輸出：

服務端 is ready
pipeline = 1328644476 handlder = 5644135
msg 類型：class io.netty.handler.codec.http.DefaultHttpRequest
客戶端地址：/0:0:0:0:0:0:0:1:8247
請求了 favicon.ico ，不做響應

其中最后第5行的輸出是瀏覽器獲取圖標的請求，被攔截。對應NettyHttpServerHandler類中第12~22行代碼所對應的功能

另外http是連接不是長連接，每次發送請求都會重新建立連接，而且在Netty中每次處理都會生成pipeline和handlder，下面再次刷新可以看出：

服務端 is ready
pipeline = 1328644476 handlder = 5644135
msg 類型：class io.netty.handler.codec.http.DefaultHttpRequest
客戶端地址：/0:0:0:0:0:0:0:1:8247
請求了 favicon.ico ，不做響應
pipeline = 99933460 handlder = 1089885134
msg 類型：class io.netty.handler.codec.http.DefaultHttpRequest
客戶端地址：/0:0:0:0:0:0:0:1:8255
請求了 favicon.ico ，不做響應

4、模型方案再說明

Netty 抽象出兩組線程池，BossGroup 專門負責接收客戶端連接，WorkerGroup 專門負責網絡讀寫操作。

NioEventLoop 表示一個不斷循環執行處理任務的線程，每個 NioEventLoop 都有一個 selector，用于監聽綁定 在其上的 socket 網絡通道。

NioEventLoop 內部采用串行化設計（taskQueue），從消息的讀取->解碼->處理->編碼->發送，始終由 IO 線程 NioEventLoop負責

其中：

• NioEventLoopGroup 下包含多個 NioEventLoop
• 每個 NioEventLoop 中包含有一個 Selector，一個 taskQueue
• 每個 NioEventLoop 的 Selector 上可以注冊監聽多個 NioChannel
• 每個 NioChannel 只會綁定在唯一的 NioEventLoop 上
• 每個 NioChannel 都綁定有一個自己的 ChannelPipeline

四、異步模型

1、基本介紹

• 異步的概念和同步相對。當一個異步過程調用發出后，調用者不能立刻得到結果。實際處理這個調用的組件在
  完成后，通過狀態、通知和回調來通知調用者。

• Netty 中的 I/O 操作是異步的，包括 Bind、Write、Connect 等操作會簡單的返回一個 ChannelFuture。

• 調用者并不能立刻獲得結果，而是通過 Future-Listener 機制，用戶可以方便的主動獲取或者通過通知機制獲得 IO 操作結果

• Netty 的異步模型是建立在 future 和 callback 的之上的。callback 就是回調。重點說 Future，它的核心思想 是：假設一個方法 fun，計算過程可能非常耗時，等待 fun 返回顯然不合適。那么可以在調用 fun 的時候，立 馬返回一個 Future，后續可以通過 Future 去監控方法 fun 的處理過程(即 ： Future-Listener 機制)

2、Future -Listener 機制

• Future 表示異步的執行結果, 可以通過它提供的方法來檢測執行是否完成，比如檢索計算等等.
• ChannelFuture 是一個接口 ： public interface ChannelFuture extends Future<Void>我們可以添加監聽器，當監聽的事件發生時，就會通知到監聽器
• 當 Future 對象剛剛創建時，處于非完成狀態，調用者可以通過返回的 ChannelFuture 來獲取操作執行的狀態，注冊監聽函數來執行完成后的操作。

常見有如下操作：

• 通過 isDone 方法來判斷當前操作是否完成；
• 通過 isSuccess 方法來判斷已完成的當前操作是否成功；
• 通過 getCause 方法來獲取已完成的當前操作失敗的原因
• 通過 isCancelled 方法來判斷已完成的當前操作是否被取消；
• 通過 addListener 方法來注冊監聽器，如當操作已完成(isDone 方法返回完成)，將會通知指定的監聽器；如果 Future 對象已完成，則通知指定的監聽器

3、應用示例

舉例說明：綁定端口是異步操作，當綁定操作處理完，將會調用相應的監聽器處理邏輯

//綁定端口并同步，生成一個 ChannelFuture對象
//啟動服務器
ChannelFuture cf = serverBootstrap.bind(6666).sync();

//為ChannelFuture注冊監聽器，監聽關心的事件
cf.addListener(new ChannelFutureListener() {
    @Override
    public void operationComplete(ChannelFuture future) throws Exception {
        if (future.isSuccess()){
            System.out.println("服務器綁定 6666 端口成功");
        } else {
            System.out.println("服務器綁定 6666 端口失敗");
        }
    }
});

五、Netty 核心模塊組件

1、 Bootstrap、ServerBootstrap

Bootstrap 意思是引導，一個 Netty 應用通常由一個 Bootstrap 開始，主要作用是配置整個 Netty 程序，串聯 各個組件，Netty 中 Bootstrap 類是客戶端程序的啟動引導類，ServerBootstrap 是服務端啟動引導類

常見的方法有 ：

//該方法用于服務器端，用來設置兩個 EventLoop
public ServerBootstrap group(EventLoopGroup parentGroup, EventLoopGroup childGroup);

//該方法用于客戶端，用來設置一個 EventLoop
public B group(EventLoopGroup group);

//該方法用來設置一個服務器端的通道實現
public B channel(Class<? extends C> channelClass);

//用來給 ServerChannel 添加配置
public <T> B option(ChannelOption<T> option, T value);

//用來給接收到的通道添加配置
public <T> ServerBootstrap childOption(ChannelOption<T> childOption, T value);

//該方法用來設置業務處理類（自定義的 handler）
public ServerBootstrap childHandler(ChannelHandler childHandler);

//該方法用于服務器端，用來設置占用的端口號
public ChannelFuture bind(int inetPort);

//該方法用于客戶端，用來連接服務器端
public ChannelFuture connect(String inetHost, int inetPort)

2、Future、ChannelFuture

Netty 中所有的 IO 操作都是異步的，不能立刻得知消息是否被正確處理。但是可以過一會等它執行完成或 者直接注冊一個監聽

具體的實現就是通過 Future 和 ChannelFutures，他們可以注冊一個監聽，當操作執行成功或失敗時監聽會自動觸發注冊的監聽事件

常見的方法有 ：

Channel channel();//返回當前正在進行 IO 操作的通道

ChannelFuture sync();//等待異步操作執行完畢

3、Channel

• Channel 是Netty 網絡通信的組件，能夠用于執行網絡 I/O 操作。

• 通過 Channel 可獲得當前網絡連接的通道的狀態

• 通過 Channel 可獲得 網絡連接的配置參數 （例如接收緩沖區大小）

• Channel 提供異步的網絡 I/O 操作(如建立連接，讀寫，綁定端口)，異步調用意味著任何 I/O 調用都將立即返 回，并且不保證在調用結束時所請求的 I/O 操作已完成

• 調用立即返回一個 ChannelFuture 實例，通過注冊監聽器到 ChannelFuture 上，可以 I/O 操作成功、失敗或取消時回調通知調用方

• 支持關聯 I/O 操作與對應的處理程序

• 不同協議、不同的阻塞類型的連接都有不同的 Channel 類型與之對應，常用的 Channel 類型:

  • NioSocketChannel，異步的客戶端 TCPSocket 連接。
  • NioServerSocketChannel，異步的服務器端 TCPSocket 連接。
  • NioDatagramChannel，異步的 UDP 連接。
  • NioSctpChannel，異步的客戶端 Sctp 連接。
  • NioSctpServerChannel，異步的 Sctp 服務器端連接，這些通道涵蓋了 UDP 和 TCP 網絡 IO 以及文件 IO

4、Selector

Netty 基于 Selector 對象實現 I/O 多路復用，通過 Selector 一個線程可以監聽多個連接的 Channel 事件。

當向一個 Selector 中注冊 Channel 后，Selector 內部的機制就可以自動不斷地查詢(Select) 這些注冊的 Channel 是否有已就緒的 I/O 事件（例如可讀，可寫，網絡連接完成等），這樣程序就可以很簡單地使用一個 線程高效地管理多個 Channel

5、ChannelHandler 及其實現類

ChannelHandler 是一個接口，處理 I/O 事件或攔截 I/O 操作，并將其轉發到其 ChannelPipeline(業務處理鏈)
中的下一個處理程序。

ChannelHandler 本身并沒有提供很多方法，因為這個接口有許多的方法需要實現，方便使用期間，可以繼承它
的子類

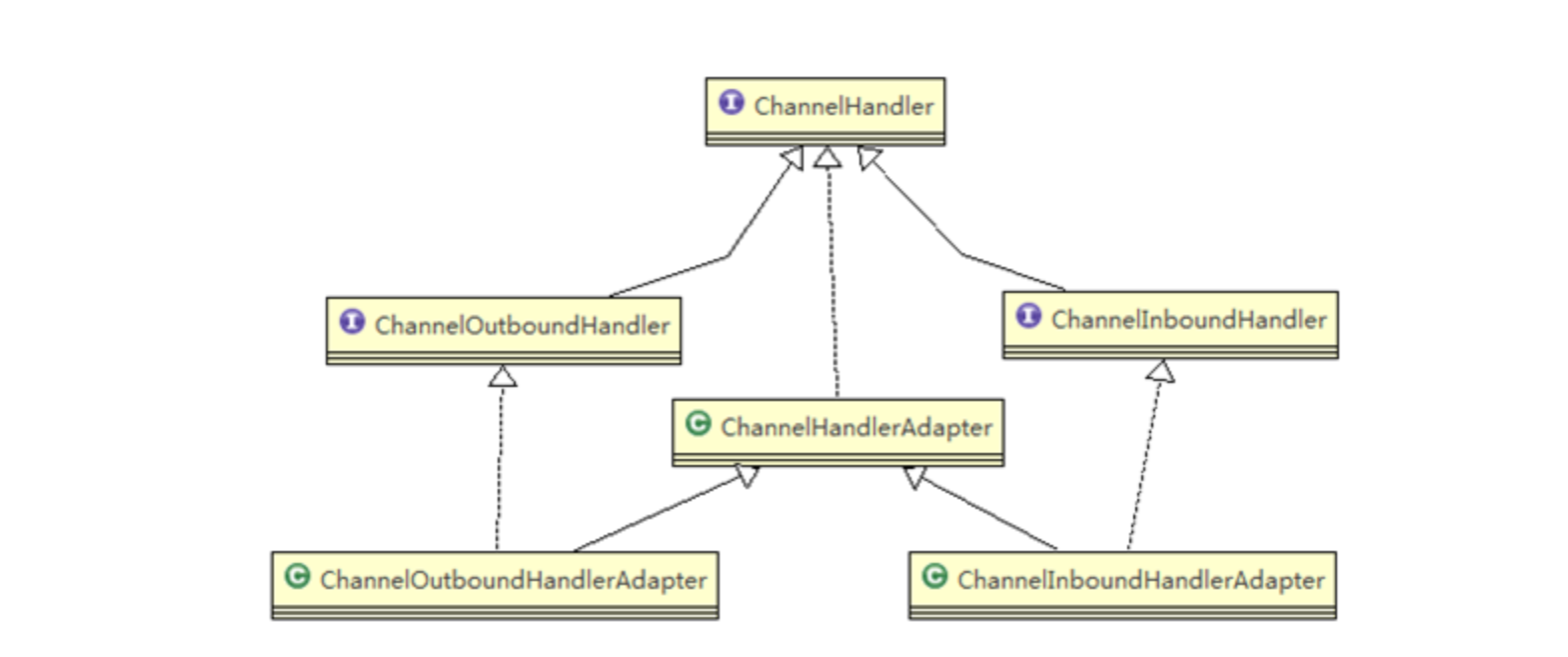

ChannelHandler 及其實現類一覽圖

• ChannelInboundHandler 用于處理入站 I/O 事件。
• ChannelOutboundHandler 用于處理出站 I/O 操作。
• ChannelInboundHandlerAdapter 用于處理入站 I/O 事件。
• ChannelOutboundHandlerAdapter 用于處理出站 I/O 操作。
• ChannelDuplexHandler 用于處理入站和出站事件。

經常需要自定義一個 Handler 類去繼承 ChannelInboundHandlerAdapter，然后通過重寫相應方法實現業務
邏輯，我們接下來看看一般都需要重寫哪些方法

public class ChannelInboundHandlerAdapter extends ChannelHandlerAdapter implements ChannelInboundHandler {

    public ChannelInboundHandlerAdapter() {
    }

    public void channelRegistered(ChannelHandlerContext ctx) throws Exception {
        ctx.fireChannelRegistered();
    }

    public void channelUnregistered(ChannelHandlerContext ctx) throws Exception {
        ctx.fireChannelUnregistered();
    }

    //通道就緒事件
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
        ctx.fireChannelActive();
    }

    public void channelInactive(ChannelHandlerContext ctx) throws Exception {
        ctx.fireChannelInactive();
    }

    //通道讀取數據事件
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        ctx.fireChannelRead(msg);
    }
	//通道讀取數據完畢事件
    public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {
        ctx.fireChannelReadComplete();
    }

    public void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception {
        ctx.fireUserEventTriggered(evt);
    }

    public void channelWritabilityChanged(ChannelHandlerContext ctx) throws Exception {
        ctx.fireChannelWritabilityChanged();
    }
	//通道發生異常事件
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        ctx.fireExceptionCaught(cause);
    }
}

6、Pipeline 和 ChannelPipeline

ChannelPipeline 是一個 Handler 的集合，它負責處理和攔截 inbound 或者 outbound 的事件和操作，相當于 一個貫穿 Netty 的鏈。(也可以這樣理解：ChannelPipeline 是 保存 ChannelHandler 的 List，用于處理或攔截 Channel 的入站事件和出站操作)

ChannelPipeline 實現了一種高級形式的攔截過濾器模式，使用戶可以完全控制事件的處理方式，以及 Channel 中各個的 ChannelHandler 如何相互交互

在 Netty 中每個 Channel 都有且僅有一個 ChannelPipeline 與之對應，它們的組成關系如下

• 一個 Channel 包含了一個 ChannelPipeline，而 ChannelPipeline 中又維護了一個由 ChannelHandlerContext （就是ctx）組成的雙向鏈表，并且每個 ChannelHandlerContext 中又關聯著一個 ChannelHandler
• 入站事件和出站事件在一個雙向鏈表中，入站事件會從鏈表 head 往后傳遞到最后一個入站的 handler，出站事件會從鏈表 tail 往前傳遞到最前一個出站的 handler，兩種類型的 handler 互不干擾

常用方法:

• ChannelPipeline addFirst(ChannelHandler... handlers)：把一個業務處理類（handler）添加到鏈中的第一個位置
• ChannelPipeline addLast(ChannelHandler... handlers)：把一個業務處理類（handler）添加到鏈中的最后一個位置

7、ChannelHandlerContext

保存 Channel 相關的所有上下文信息，同時關聯一個 ChannelHandler 對象

ChannelHandlerContext 中 包 含 一 個 具 體 的 事 件 處 理 器 ChannelHandler ， 同 時ChannelHandlerContext 中也綁定了對應的 pipeline 和 Channel 的信息，方便對 ChannelHandler進行調用.

常用方法：

• ChannelFuture close()：關閉通道
• ChannelOutboundInvoker flush()：刷新
• ChannelFuture writeAndFlush(Object msg)： 將 數據寫到 ChannelPipeline 中當前ChannelHandler 的下一個 ChannelHandler 開始處理（出站）

8、ChannelOption

Netty 在創建 Channel 實例后,一般都需要設置 ChannelOption 參數。

ChannelOption 參數如下:

• ChannelOption.SO_BACKLOG：對應 TCP/IP 協議 listen 函數中的 backlog 參數，用來初始化服務器可連接隊列大小。服務端處理客戶端連接請求是順序處理的，所以同一時間只能處理一個客戶端連接。多個客戶端來的時候，服務端將不能處理的客戶端連接請求放在隊列中等待處理，backlog 參數指定了隊列的大小。
• ChannelOption.SO_KEEPALIVE：設置一直保持連接活動狀態

9、EventLoopGroup 和其實現類 NioEventLoopGroup

EventLoopGroup 是一組 EventLoop 的抽象，Netty 為了更好的利用多核 CPU 資源，一般會有多個 EventLoop 同時工作，每個 EventLoop 維護著一個 Selector 實例。

EventLoopGroup 提供 next 接口，可以從組里面按照一定規則獲取其中一個 EventLoop來處理任務。

在 Netty 服務器端編程中，我們一般都需要提供兩個 EventLoopGroup，例如：BossEventLoopGroup 和 WorkerEventLoopGroup。

通常一個服務端口即一個 ServerSocketChannel對應一個Selector 和一個EventLoop線程。BossEventLoop 負責接收客戶端的連接并將 SocketChannel 交給 WorkerEventLoopGroup 來進行 IO 處理，如下圖所示

• BossEventLoopGroup 通常是一個單線程的 EventLoop，EventLoop 維護著一個注冊了ServerSocketChannel 的 Selector 實例。BossEventLoop 不斷輪詢， Selector 將連接事件分離出來
• 連接完成后，將接收到的 SocketChannel 交給 WorkerEventLoopGroup
• WorkerEventLoopGroup 會由 next 選擇其中一個 EventLoop來將這個 SocketChannel 注冊到其維護的 Selector 并對其后續的 IO 事件進行處理

常用方法：

• public NioEventLoopGroup()：構造方法
• public Future<?> shutdownGracefully()：斷開連接，關閉線程

10、Unpooled 類

Unpooled 類是Netty 提供一個專門用來操作緩沖區(即Netty的數據容器，如ByteBuf)的工具類

常用方法：

////通過給定的數據和字符編碼返回一個 ByteBuf 對象（類似于 NIO 中的 ByteBuffer 但有區別）
public static ByteBuf copiedBuffer(CharSequence string, Charset charset);
//使用
ByteBuf content = Unpooled.copiedBuffer("hello,客戶端", CharsetUtil.UTF_8);

使用示例：

public class NettyByteBuf01 {
    public static void main(String[] args) {


        //創建一個ByteBuf
        //說明
        //1. 創建 對象，該對象包含一個數組arr , 是一個byte[10]
        //2. 在netty 的buffer中，不需要使用flip 進行反轉
        //   底層維護了 readerindex 和 writerIndex
        //3. 通過 readerindex 和  writerIndex 和  capacity， 將buffer分成三個區域
        // 0---readerindex 已經讀取的區域
        // readerindex---writerIndex ， 可讀的區域
        // writerIndex -- capacity, 可寫的區域
        ByteBuf buffer = Unpooled.buffer(10);

        for(int i = 0; i < 10; i++) {
            buffer.writeByte(i);
        }

        System.out.println("capacity=" + buffer.capacity());//10
        //輸出
//        for(int i = 0; i<buffer.capacity(); i++) {
//            System.out.println(buffer.getByte(i));
//        }
        for(int i = 0; i < buffer.capacity(); i++) {
            System.out.println(buffer.readByte());
        }
        System.out.println("執行完畢");
    }
}

public class NettyByteBuf02 {
    public static void main(String[] args) {

        //創建ByteBuf
        ByteBuf byteBuf = Unpooled.copiedBuffer("hello,world!", Charset.forName("utf-8"));

        //使用相關的方法
        if(byteBuf.hasArray()) { // true

            byte[] content = byteBuf.array();

            //將 content 轉成字符串
            System.out.println(new String(content, Charset.forName("utf-8")));

            System.out.println("byteBuf=" + byteBuf);

            System.out.println(byteBuf.arrayOffset()); // 0
            System.out.println(byteBuf.readerIndex()); // 0
            System.out.println(byteBuf.writerIndex()); // 12
            System.out.println(byteBuf.capacity()); // 36

            //System.out.println(byteBuf.readByte()); //
            System.out.println(byteBuf.getByte(0)); // 104

            int len = byteBuf.readableBytes(); //可讀的字節數  12
            System.out.println("len=" + len);

            //使用for取出各個字節
            for(int i = 0; i < len; i++) {
                System.out.println((char) byteBuf.getByte(i));
            }

            //按照某個范圍讀取
            System.out.println(byteBuf.getCharSequence(0, 4, Charset.forName("utf-8")));
            System.out.println(byteBuf.getCharSequence(4, 6, Charset.forName("utf-8")));


        }
    }
}
