一、本地開發環境的搭建

1、準備工作：

1.1、環境：

后端

• JDK（1.8+）
• Maven(3.3+)
  最好在本地解壓一個hadoop并配上環境變量(不配好像會報一個winutils…的問題)

前端

• node(Node包下載 (注意版本 8.9.4) https://nodejs.org/download/release/v8.9.4/)
  本地環境變量的配置：

1.2、源碼下載

1. git branch -a #查看分支
2. git checkout dev-db #切換到dev-db分支
3. git pull #同步分支
   #由于項目前端的日志模塊，使用了gRPC調用后端，所以需要先編譯項目。
4. 編譯項目:mvn -U clean package -Prelease -Dmaven.test.skip=true -Dmaven.javadoc.skip=true(1.2之后的版本)
   （1.2之前:mvn -U clean package assembly:assembly -Dmaven.test.skip=true ）
   *如果dolpinscheduler-ui模塊編譯不過，可以直接去pom.xml文件中去掉ui模塊，跳過編譯

2、搭建后端：

2.1、修改 pom.xml 文件 [采用 mysql 數據庫 ]

<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>${mysql.connector.version}</version>
    <!--<scope>test</scope>-->
</dependency>
1
2
3
4
5
6

2.2、修改配置

1、dolphinscheduler-common的hadoop.properties主要修改的配置項有：

	fs.defaultFS=hdfs://xxxx
	yarn.resourcemanager.ha.rm.ids=192.168.0.244,192.168.0.245
1
2

2、dolphinscheduler-common的common.properties主要修改的配置項有：

	res.upload.startup.type=HDFS
1

3、dolphinscheduler-common的quartz.properties：ds1.2數據庫默認使用postgresql,所以如果使用mysql，需要修改mysql的配置

	org.quartz.jobStore.driverDelegateClass = org.quartz.impl.jdbcjobstore.StdJDBCDelegate
	org.quartz.dataSource.myDs.driver = com.mysql.jdbc.Driver
1
2

4、dolphinscheduler-common的zookeeper.properties：配置連接及路徑
5、dolphinscheduler-dao的application-dao.properties修改spring.datasource的相關配置

2.3、數據庫初始化

1. 創建ds數據庫CREATE DATABASE dolphinscheduler
2. 創建表和初始化數據： 修改dao模塊resource目錄下application.properties文件中的數據庫配置信息，然后執行org.apache.dolphinscheduler.dao.upgrade.shell.CreateDolphinScheduler的類，運行完，刷新數據庫，表和數據都有了。

2.4、運行前的配置修改

2.4.1、啟動MasterServer

org.apache.dolphinscheduler.server.master.MasterServer類main函數增加如下代碼：

System.setProperty("spring.profiles.active","master");
1

修改server模塊resources目錄下master_logback.xml文件，增加以下代碼：

<root level="INFO">
	 <appender-ref ref="MASTERLOGFILE"/>
	 <!-- 增加日志到控制臺-->
	 <appender-ref ref="STDOUT"/>
</root>
1
2
3
4
5

然后執行MasterServer即可。

2.4.2、啟動WorkerServer

org.apache.dolphinscheduler.server.worker.WorkerServer類main函數增加如下代碼：

System.setProperty("spring.profiles.active","worker");
1

修改server模塊resources目錄下worker_logback.xml文件，增加以下代碼：

<root level="INFO">
	 <appender-ref ref="TASKLOGFILE"/>
	 <appender-ref ref="WORKERLOGFILE"/>
	 <!-- 增加日志到控制臺-->
	 <appender-ref ref="STDOUT"/>
</root>
1
2
3
4
5
6

然后執行WorkerServer即可。

2.4.3、啟動CombinedApplicationServer的mian函數下增加

System.setProperty("spring.profiles.active","combined");
1

2.4.4、錯誤收集：

1、如果報找不到/etc/passwd文件的錯誤，則定位到指定位置OSUtils.java，從服務器上下載一個passwd文件到本地，修改路徑
2、如果無法獲取fs文件系統，是因為之前common模塊下的hadoop.properties中是配置的
fs.defaultFS=hdfs://xxxx 命名空間，會顯示無法解析xxxx,所以將core-site.xml和hdfs-site.xml拷貝到common的resource模塊下。

3、搭建前端

3.1、編譯

cd apache-dolphinscheduler-1.2.1-src/dolphinscheduler-ui
npm install node-sass --unsafe-perm(不一定每次都會安裝成功，看人品吧)
npm install [ 慢的話用這個 npm install --registry https://registry.npm.taobao.org]

3.2、修改配置

/workspace/apache-dolphinscheduler-1.2.1-src/dolphinscheduler-ui/.env下的
API_BASE = http://127.0.0.1:12345
DEV_HOST = 127.0.0.1

3.3啟動

npm run dev

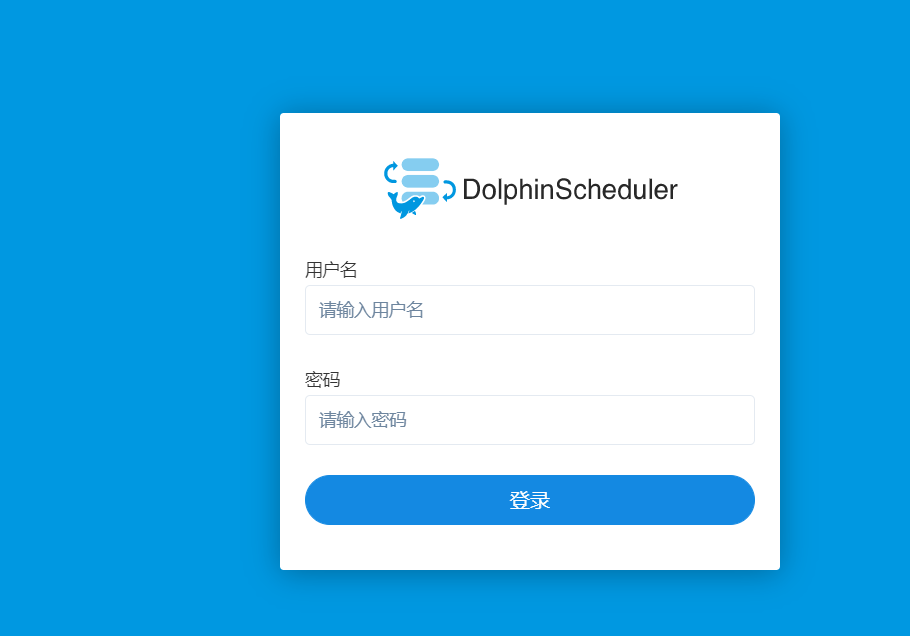

4、觀看效果：

地址：127.0.0.1:8888
用戶名\密碼：admin\dolphinscheduler123

二、源碼結構分析

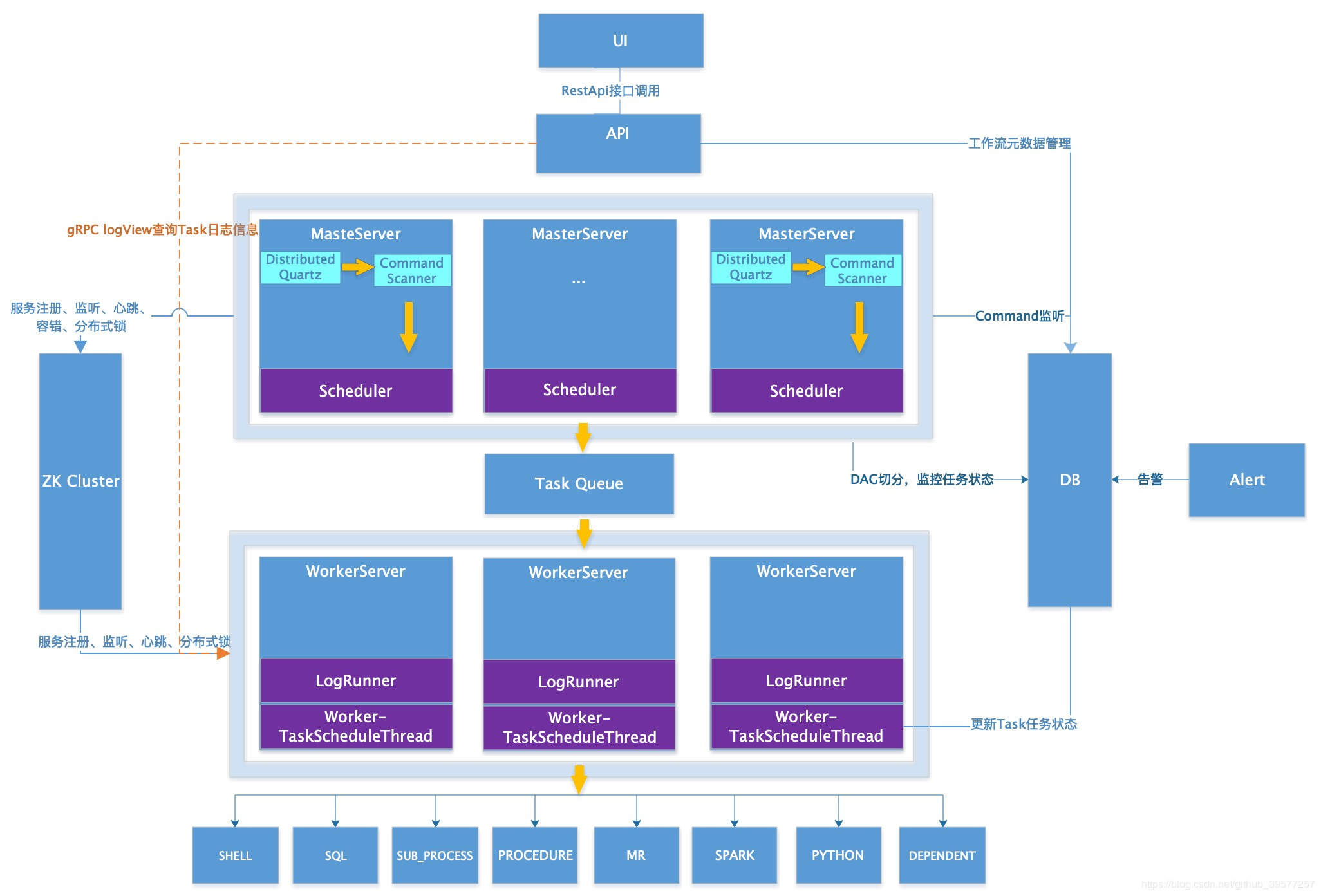

1、DolphinScheduler的架構圖

架構說明：

1.1、Quartz

SchedulerController
createSchedule：將調度的相關信息插入t_ds_schedules表中
online:此時才會將狀態為online的流程加入調度
	    schedulerService.setScheduleState(loginUser, projectName, id, ReleaseState.ONLINE)
         case ONLINE:setSchedule(project.getId(), id);
 	                                QuartzExecutors.getInstance().addJob(ProcessScheduleJob.class, jobName, jobGroupName, startDate, endDate,schedule.getCrontab(), dataMap)
*org.apache.dolphinscheduler.server.quartz.QuartzExecutors，是內部對Quartz進行的一個封裝，僅僅提供增加、刪除作業的基礎功能。其作業的狀態等信息保存在數據庫中以QRTZ_開頭的表。
為了將實際作業的定義與Quartz隔離，抽象了一個ProcessScheduleJob類，用它來創建JobDetail。該類僅僅是根據流程定義的定時等信息創建了一個CommandType.SCHEDULER類型的Command對象，然后插入了數據庫，并沒有的執行任務的具體邏輯。
1
2
3
4
5
6
7
8

1.2、MasterSchedulerThread

對應架構圖中的CommandScanner
這是一個掃描線程，定時掃描數據庫中的 t_ds_command 表，根據不同的命令類型進行不同的業務操作。掃描的SQL如下：
1
2

select command.* from t_ds_command command
    join t_ds_process_definition definition on command.process_definition_id = definition.id
    where definition.release_state = 1 AND definition.flag = 1
    order by command.update_time asc
    limit 1
1
2
3
4
5

定時的默認是1秒，由Constants.SLEEP_TIME_MILLIS設置。Command的創建與執行是異步的。
MasterSchedulerThread類查詢到一個Comamand后將其轉化為一個ProcessInstance，交由MasterExecThread進行執行。
MasterSchedulerThread功能比較簡單，就是負責銜接Quartz創建的Command，一個橋梁的作用：
即如果狀態設置為online后，會將scheduler表中的記錄添加到quartz中，quartz根據scheduler中設置的時間觸發，觸發后會向t_ds_command中添加一條記錄，每一秒MasterSchedulerThread會掃描t_ds_command中的記錄封裝成ProcessInstance，交由MasterExecThread進行執行
1
2
3
4

1.3、MasterExecThread

負責執行ProcessInstance，功能主要是DAG任務切分、任務提交監控等其他邏輯處理。
DAG切割:首先找入度為0的任務（也就是沒有任務依賴），放到準備提交隊列；任務執行成功后，掃描后續的任務，如果該任務的所有依賴都成功，則執行該任務；循環處理。
MasterExecThread隨著DAG中所有任務的執行結束而結束。在MasterExecThread中，也沒有執行具體的任務邏輯，只是創建了一個MasterTaskExecThread負責任務的“執行”。
1
2
3

關鍵代碼如下：

// execute flow
private void executeProcess() throws Exception {
        prepareProcess();//init task queue and generate process dag
        runProcess();//submit and watch the tasks, until the work flow stop,將dag中的task添加到不同的taskLis中
                     //先檢查資源是否充足，submitStandByTask。submitTaskExec(task);將任務給MasterTaskExecThread執行
        endProcess();//updateProcessInstance and createRecoveryWaitingThreadCommand（對于子流程）
}
1
2
3
4
5
6
7

1.4、MasterTaskExecThread

其功能主要就是負責任務的持久化，簡單來說就是把TaskInstacne信息保存到數據庫中，同時如果一個任務滿足執行條件，也會把任務ID提交到TaskQueue中的。
這個線程會每隔1秒（Constants.SLEEP_TIME_MILLIS設置）查詢作業的狀態，直到作業執行完畢（不管是成功還是失敗

public TaskInstance submitTask(TaskInstance taskInstance, ProcessInstance processInstance){
        logger.info("start submit task : {}, instance id:{}, state: {}, ",
                taskInstance.getName(), processInstance.getId(), processInstance.getState() );
        processInstance = this.findProcessInstanceDetailById(processInstance.getId());
        //submit to mysql
        TaskInstance task= submitTaskInstanceToMysql(taskInstance, processInstance);
        if(task.isSubProcess() && !task.getState().typeIsFinished()){
            ProcessInstanceMap processInstanceMap = setProcessInstanceMap(processInstance, task);
            TaskNode taskNode = JSONUtils.parseObject(task.getTaskJson(), TaskNode.class);
            Map<String, String> subProcessParam = JSONUtils.toMap(taskNode.getParams());
            Integer defineId = Integer.parseInt(subProcessParam.get(Constants.CMDPARAM_SUB_PROCESS_DEFINE_ID));
            createSubWorkProcessCommand(processInstance, processInstanceMap, defineId, task);
        }else if(!task.getState().typeIsFinished()){
            //submit to task queue
            task.setProcessInstancePriority(processInstance.getProcessInstancePriority());
            submitTaskToQueue(task);
        }
        logger.info("submit task :{} state:{} complete, instance id:{} state: {}  ",
                taskInstance.getName(), task.getState(), processInstance.getId(), processInstance.getState());
        return task;
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

1.5、TaskQueue

架構圖中Master/Worker通信的重要渠道，它把待執行的隊列放到了TaskQueue，由Worker獲取到之后，執行具體的業務邏輯。根據技術架構介紹，這個TaskQueue是由Zookeeper實現。由此也可以看出，Master、Worker是沒有直接的物理交互的。
關鍵代碼如下：

protected ITaskQueue taskQueue = TaskQueueFactory.getTaskQueueInstance();
public static ITaskQueue getTaskQueueInstance() {
    String queueImplValue = CommonUtils.getQueueImplValue();
    if (StringUtils.isNotBlank(queueImplValue)) {
        logger.info("task queue impl use zookeeper ");
        return TaskQueueZkImpl.getInstance();
    }else{
      logger.error("property dolphinscheduler.queue.impl can't be blank, system will exit ");
      System.exit(-1);
    }
    return null;
  }
1
2
3
4
5
6
7
8
9
10
11
12

1.6、FetchTaskThread

org.apache.dolphinscheduler.server.worker.runner.FetchTaskThread循環從TaskQueue中獲取任務，并根據不同任務類型調用TaskScheduleThread對應執行器。每次循環依舊休眠1秒。
List<String> tasksQueueList = taskQueue.getAllTasks(Constants.DOLPHINSCHEDULER_TASKS_QUEUE);
// submit task
workerExecService.submit(new TaskScheduleThread(taskInstance, processDao));
1
2
3
4

1.7、TaskScheduleThread

org.apache.dolphinscheduler.server.worker.runner.TaskScheduleThread負責任務的具體執行。構造獲取任務相關的文件、參數等信息，創建Process類，執行對應的命令行，然后等待其執行完畢，獲取標準輸出、標準錯誤輸出、返回碼等信息
// update task state is running according to task type
updateTaskState(taskInstance.getTaskType());
//根據不同的task類型，產生不同的task實例類
task = TaskManager.newTask(taskInstance.getTaskType(),taskProps,taskLogger);
// task init
task.init();
// task handle
task.handle();
// task result process
task.after();
1
2
3
4
5
6
7
8
9
10
11

1.8、LoggerServer

org.apache.dolphinscheduler.server.rpc.LoggerServer跟Worker、Master屬于同一級別，都是需要單獨啟動的進程。這就是一個RPC服務器，提供日志分片查看、刷新和下載等功能。

2、項目架構

2.1、模塊：

1. dolphinscheduler-ui 前端頁面模塊
2. dolphinscheduler-server 核心模塊。包括master/worker等功能
3. dolphinscheduler-common 公共模塊。公共方法或類
4. dolphinscheduler-api Restful接口。前后端交互層，與master/worker交互等功能
5. dolphinscheduler-dao 數據操作層。實體定義、數據存儲
6. dolphinscheduler-alert 預警模塊。與預警相關的方法、功能
7. dolphinscheduler-rpc 日志查看。提供日志實時查看rpc功能
8. dolphinscheduler-dist 與編譯、分發相關的模塊。沒有具體邏輯功能
   2.2、源碼分析
   從與UI交互的API模塊開始著手，重點分析核心功能。(具體API文檔見官網)

詳見：https://www.cnblogs.com/gabry/p/12162272.html
