OpenCV Matplotlib繪制直方圖

標簽： OpenCV

繪制直方圖有兩種方法：

使用Matplotlib中的繪圖函數
使用OpenCV自帶的繪圖函數

使用OpenCV自帶函數繪制直方圖比較麻煩，這個不做介紹

Matplotlib中有直方圖繪制函數：matplotlib.pyplot.hist()它可以直接統計并繪制直方圖

單通道–灰度圖

# -*-coding:utf8-*-#
import cv2
import numpy as np
from matplotlib import pyplot as plt

img = cv2.imread('../data/home.jpg', 0)
# img.ravel()將圖像轉成一維數組沒有中括號
plt.hist(img.ravel(), 300, [0, 256])
plt.show()

在這里插入圖片描述

多通道–彩圖

# -*-coding:utf8-*-#
import cv2
import numpy as np
from matplotlib import pyplot as plt

img = cv2.imread('../data/home.jpg')
color = ('b','g','r')
# 對一個列表或數組既要遍歷索引又要遍歷元素時
# 使用內置 enumerrate 函數會有更加直接，優美的做法
# enumerate 會將數組或列表組成一個索引序列。
# 使我們再獲取索引和索引內容的時候更加方便
for i,col in enumerate(color):
    histr = cv2.calcHist([img],[i],None,[256],[0,256])
    plt.plot(histr,color = col)
    plt.xlim([0,256])
plt.show()

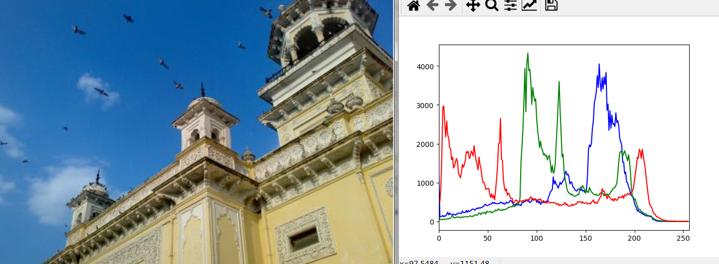

在這里插入圖片描述
從上邊的直方圖你可以推斷出藍色曲線靠右側的最多（很明顯這些就是天空）
