Netty拾遺（三）——Reactor設計模式

前言

上一篇博客總結了NIO的三個關鍵組件——NIO的三個組件，但是其中并沒有提到SelectionKey，在reactor設計模式中，SelectionKey起到了關鍵性的作用，這篇博客會說明一下SelectionKey，同時在第一遍Netty系列博客中我們簡單介紹過三種IO模式，并通過簡單實例代碼進行了說明：BIO，NIO與AIO簡介。這篇博客在前兩篇博客的基礎上繼續總結reactor設計模式。依舊會參考《Netty、Redis、Zookeeper高并發實戰》和《Netty權威指南》兩本書。

說一下SelectionKey

簡單來說可以理解為SelectionKey為被Selector（選擇器）選中的注冊事件。在上一篇博客中，一個IO事件發生后，如果之前在選擇器中注冊過，就會被選擇器選中。而這里的SelectionKey就可以簡單理解為被選中了的IO事件。在實際代碼中，可以通過SelectionKey獲得通道的IO事件類型，還可以獲得發生IO事件所在的通道，此外還可以獲得選擇鍵對應的選擇器實例。

主要存在四個事件類型，如下所示

事件名稱	枚舉值
可讀	SelectionKey.OP_READ
可寫	SelectionKey.OP_WRITE
連接	SelectionKey.CONNECT
接受	SelectionKey.OP_ACCEPT

SelectionKey其中有兩個重要的方法：attach與attachment方法

void attach(Object o) 這個方法可以將任何的對象作為附件綁定的到SelectionKey實例上，前面說過SelectionKey表示的是具體的IO事件，這里的attach就是給對應的IO事件綁定處理器。

void attachment() 這個方法是取出SelectionKey對應的事件處理器。

reactor模式簡介

reactor模式其實說到底就是一個設計模式，該設計模式其實是在文章《Scalable IO in Java》中的描述，網上大部分文章關于reactor模式的示例圖，均是來自于這篇文章，這篇博客依舊會采用該示意圖（因為我實在想不出更好的圖來描述reactor模式）。總體來說Reactor模式由Reactor處理線程與Handler處理器兩大角色來組成。

Reactor處理線程負責響應各種IO事件，并將事件分發到Handlers處理器處理。

Handlers處理器的職責，就是非阻塞的執行業務處理邏輯。

單線程的reactor模式

《Netty、Redis、Zookeeper高并發實戰》一書中的Reactor模式的實例有些混亂，這里簡單梳理一下。

這里補充一點，在前一篇博客中提到NIO的兩個channel——ServerSocketChannel和SocketChannel，兩者關注的事件類型也不同。

ServerSocketChannel只需要關注OP_ACCEPT 連接建立事件，并且ServerSocketChannel通過accept獲取SocketChannel與客戶端連接的通道。各個通道關注的事件列表具體如下。

通道類型	OP_READ	OP_WRITE	OP_CONNECT	OP_ACCEPT
服務端ServerSocketChannel				Y
服務端SocketChannel	Y	Y
客戶端SocketChannel	Y	Y	Y

由于服務端會存在ServerSocketChannel和SocketChannel ，因此需要對兩個通道的不同事件使用不同的事件處理器。

單線程的reactor模式，其實就是只有一個reactor線程，只有一個線程用于響應IO事件并分發事件。這里直接進入代碼實例

1、簡單定義一個Handler處理的接口

《Netty、Redis、Zookeeper高并發實戰》一書中直接實現的是runnable接口，導致業務和線程的處理混合在一起

/**
 * autor:liman
 * createtime:2020/9/9
 * comment:Handler處理器接口
 */
public interface IHandler {

    public void handlerSelectKey();

}

2、連接事件的處理Handler

/**
 * autor:liman
 * createtime:2020/9/9
 * comment: Acceptor的處理類 處理連接的建立事件
 */
@Slf4j
public class AcceptorHandler implements IHandler{

    private Selector selector;
    private ServerSocketChannel serverSocketChannel;

    public AcceptorHandler(Selector selector, ServerSocketChannel serverSocketChannel) {
        this.selector = selector;
        this.serverSocketChannel = serverSocketChannel;
    }

    //這里完成事件的分發
    @Override
    public void handlerSelectKey() {
        try{
            SocketChannel socketChannel = serverSocketChannel.accept();
            if(socketChannel!=null){
                new KeyEventHandler(selector,socketChannel);
            }
        }catch (Exception e){
            log.error("事件分發異常，異常信息為:{}",e);
        }
    }
}

3、讀寫事件的處理Handler

/**
 * autor:liman
 * createtime:2020/9/10
 * comment: 可讀，可寫的事件處理Handler
 */
@Slf4j
public class KeyEventHandler implements IHandler {

    private Selector selector;
    private SocketChannel socketChannel;
    private SelectionKey selectionKey;

    /**
     * 這里需要綁定非連接事件的處理器
     * @param selector
     * @param socketChannel
     */
    public KeyEventHandler(Selector selector, SocketChannel socketChannel) {
        try {
            this.selector = selector;
            this.socketChannel = socketChannel;
            this.socketChannel.configureBlocking(false);
            selectionKey = this.socketChannel.register(this.selector, 0);//這里沒有注冊任何事件到selector上，只是獲取指定的選擇鍵
            selectionKey.attach(this);
            //通過selectionKey注冊可讀事件
            selectionKey.interestOps(SelectionKey.OP_READ);
            selector.wakeup();
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    @Override
    public void handlerSelectKey() {
        try {
            String currentTime = "";
            if(selectionKey.isValid()) {
                if (selectionKey.isReadable()) {
                    SocketChannel socketChannel = (SocketChannel) selectionKey.channel();
                    ByteBuffer readBuffer = ByteBuffer.allocate(1024);
                    int readBytes = socketChannel.read(readBuffer);
                    if (readBytes > 0) {
                        readBuffer.flip();
                        byte[] bytes = new byte[readBuffer.remaining()];
                        readBuffer.get(bytes);
                        String body = new String(bytes, "UTF-8");
                        log.info("the time server receive order:{}", body);
                    }else if(readBytes<0){//如果讀取不到數據，則表示SocketChannel關閉，直接返回
                        socketChannel.close();
                        return;
                    }
                    //讀取事件處理完成之后，需要再一次注冊可寫事件
                    selectionKey.interestOps(SelectionKey.OP_WRITE);
                } else if (selectionKey.isWritable()) {
                    currentTime = LocalDateTime.now().toString();
                    log.info("send message 2 client ,current time is : {}",currentTime);
                    doWrite(socketChannel, currentTime);
                    //可讀事件處理完成之后，需要再一次注冊可讀事件
                    selectionKey.interestOps(SelectionKey.OP_READ);
                }
                selectionKey.attach(this);
            }
        } catch (Exception ex) {
            ex.printStackTrace();
        }
    }

    /**
     * 通過緩沖區，往channel中寫入數據
     * @param socketChannel
     * @param response
     * @throws IOException
     */
    private void doWrite(SocketChannel socketChannel, String response) throws IOException {
        if (response != null && response.trim().length() > 0) {
            byte[] bytes = response.getBytes();
            ByteBuffer writeBuffer = ByteBuffer.allocate(bytes.length);
            writeBuffer.put(bytes);
            writeBuffer.flip();
            socketChannel.write(writeBuffer);
        }
    }
}

4、分發事件的線程（這個我理解為就是Reactor線程）

/**
 * autor:liman
 * createtime:2020/9/10
 * comment:分發事件處理任務的線程
 */
@Slf4j
public class DispatchThread implements Runnable {

    private Selector selector;

    public DispatchThread(Selector selector) {
        this.selector = selector;
    }

    @Override
    public void run() {
        try {
            while (!Thread.interrupted()) {
                selector.select(1000);
                Set<SelectionKey> selected = selector.selectedKeys();
                Iterator<SelectionKey> it = selected.iterator();
                while (it.hasNext()) {
                    //Reactor負責dispatch收到的事件
                    SelectionKey sk = it.next();
                    dispatch(sk);
                }
                selected.clear();
            }
        } catch (Exception ex) {
            log.error("事件分配失敗，異常信息為:{}", ex);
        }
    }

    //不同的IO事件處理類分發
    private void dispatch(SelectionKey selectionKey){
        IHandler handler = (IHandler) selectionKey.attachment();
        //調用之前attach綁定到選擇鍵的handler處理器對象
        if (handler != null) {
            handler.handlerSelectKey();
        }
    }
}

5、主要啟動類

/**
 * autor:liman
 * createtime:2020/8/12
 * comment:單線程reactor 模式的客戶端
 */
@Slf4j
public class TimeReactorServer {

    private static final String host = "127.0.0.1";
    private static final int port = 9898;

    public static void main(String[] args) {
        //啟動的時候，將服務端的ServerSocketChannel注冊到Selector上，并綁定連接事件的處理方式
        try {
            Selector selector = Selector.open();
            ServerSocketChannel serverSocketChannel = ServerSocketChannel.open();
            serverSocketChannel.configureBlocking(false);
            InetSocketAddress inetAddress =
                    new InetSocketAddress(host,
                            port);
            serverSocketChannel.bind(inetAddress);
            SelectionKey selectionKey = serverSocketChannel.register(selector, SelectionKey.OP_ACCEPT);
            //綁定連接事件的處理Handler
            selectionKey.attach(new AcceptorHandler(selector,serverSocketChannel));

            //啟動Reactor線程
            new Thread(new DispatchThread(selector)).start();

        } catch (Exception e) {
            log.error("連接建立出現異常，異常信息為:{}",e);
        }
    }
}

客戶端的實現不需要改變，上一篇博客的TimeClient就可以用于測試單線程的reactor代碼。

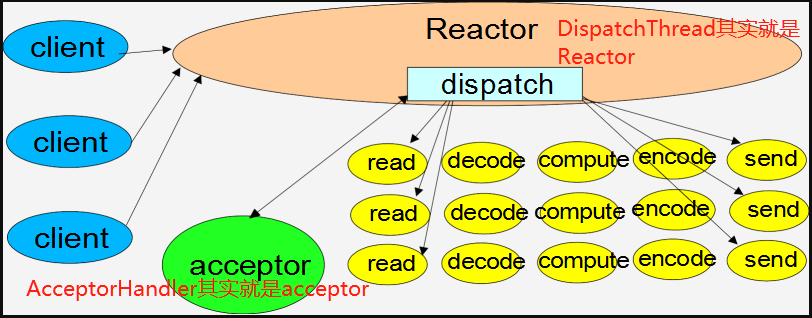

這個時候就可以拿出那個經典的圖片來說道說道了

在這里插入圖片描述

我們可以看到，DispatchThread其實就是reactor線程，負責各種IO事件處理的分發，AcceptorHandler我個人理解就是acceptor，只是負責連接事件建立的處理。

所謂單線程的Reactor模式與多線程Reactor模式的區別最直觀的表現就在于DispatchThread的個數和工作的selector選擇器的個數都不止一個。

整體而言我們的實現相比圖中有些出入，因為我們的分發操作，并不是在acceptor中處理，但是這樣可以較好的理解reactor的幾個要素。

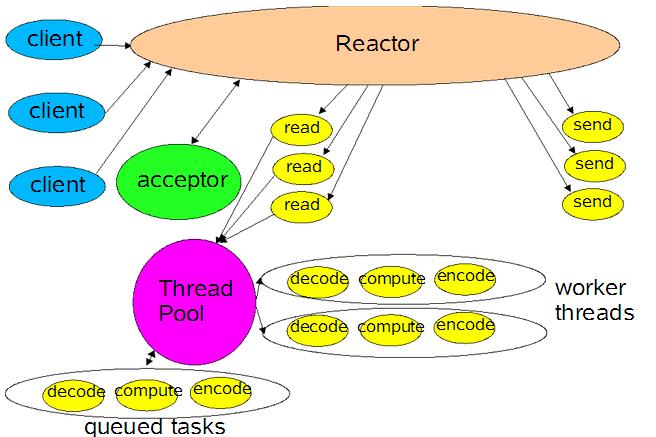

多線程的reactor模式

前面提到過，相比單線程的reactor模式而言，最大的區別在于不止一個選擇器，不止一個線程進行selector注冊事件的掃描與分配。同時處理讀寫請求的線程相比單線程模式也不止一個

1、統一一個處理類接口，為了區別與單線程的，這里重新給定一個名稱

/**
 * autor:liman
 * createtime:2020/9/9
 * comment:統一一個處理器接口
 */
public interface IMultiHandler{
    public void handlerSelectKey();
}

2、普通IO事件的處理Handler

/**
 * autor:liman
 * createtime:2020/9/10
 * comment:普通IO讀寫事件的處理器，這里繼承了Thread類，實現了IMultiHandler接口
 */
@Slf4j
public class MultiKeyEventHandler extends Thread implements IMultiHandler {

    private Selector selector;
    private SocketChannel socketChannel;
    private SelectionKey selectionKey;

    /**
     * 這里需要綁定非連接事件的處理器
     *
     * @param selector
     * @param socketChannel
     */
    public MultiKeyEventHandler(Selector selector, SocketChannel socketChannel) {
        try {
            this.selector = selector;
            this.socketChannel = socketChannel;
            socketChannel.configureBlocking(false);
            //這里沒有注冊任何事件到selector上，只是獲取指定的選擇鍵
            selectionKey = socketChannel.register(selector, 0);
            selectionKey.attach(this);
            //通過selectionKey注冊可讀事件
            selectionKey.interestOps(SelectionKey.OP_READ);
            selector.wakeup();
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    @Override
    public void handlerSelectKey() {
        try {
            String currentTime = "";
            if (selectionKey.isValid()) {
                if (selectionKey.isReadable()) {
                    SocketChannel socketChannel = (SocketChannel) selectionKey.channel();
                    ByteBuffer readBuffer = ByteBuffer.allocate(1024);
                    int readBytes = socketChannel.read(readBuffer);
                    if (readBytes > 0) {
                        readBuffer.flip();
                        byte[] bytes = new byte[readBuffer.remaining()];
                        readBuffer.get(bytes);
                        String body = new String(bytes, "UTF-8");
                        log.info("the time server receive order:{}", body);
                    } else if (readBytes < 0) {//如果讀取不到數據，則表示SocketChannel關閉，直接返回
                        socketChannel.close();
                        return;
                    }
                    selectionKey.interestOps(SelectionKey.OP_WRITE);
                } else if (selectionKey.isWritable()) {
                    currentTime = LocalDateTime.now().toString();
                    log.info("send message 2 client ,current time is : {}", currentTime);
                    doWrite(socketChannel, currentTime);
                    selectionKey.interestOps(SelectionKey.OP_READ);
                }
                selector.wakeup();
            }
        } catch (Exception ex) {
            selectionKey.cancel();
            return;
        }
    }

    /**
     * 通過緩沖區，往channel中寫入數據
     *
     * @param socketChannel
     * @param response
     * @throws IOException
     */
    private void doWrite(SocketChannel socketChannel, String response) throws IOException {
        if (response != null && response.trim().length() > 0) {
            byte[] bytes = response.getBytes();
            ByteBuffer writeBuffer = ByteBuffer.allocate(bytes.length);
            writeBuffer.put(bytes);
            writeBuffer.flip();
            socketChannel.write(writeBuffer);
        }
    }

    @Override
    public void run() {
        handlerSelectKey();
    }
}

3、連接建立事件的處理器

/**
 * autor:liman
 * createtime:2020/9/9
 * comment: 多線程的Acceptor的處理器
 */
@Slf4j
public class MultiAcceptorHandler implements IMultiHandler {

    private Selector[] selectors;
    private ServerSocketChannel serverSocketChannel;
    private int selectorCount;
    private AtomicInteger selectorIndex = new AtomicInteger(0);
    private AtomicInteger totalConnectCount = new AtomicInteger(0);

    static ExecutorService pool = Executors.newFixedThreadPool(4);

    public MultiAcceptorHandler(Selector[] selectors, ServerSocketChannel serverSocketChannel,int selectorCount) {
        this.selectors = selectors;
        this.serverSocketChannel = serverSocketChannel;
        this.selectorCount = selectorCount;
    }

    @Override
    public void handlerSelectKey() {
        //selector的索引處理，如果已經達到了上線，歸零。
        //這里也可以用隨機的方式，隨機獲取一個選擇器都可以
        if(selectorIndex.incrementAndGet() == selectorCount){
            selectorIndex.set(0);
        }
        try{
            SocketChannel socketChannel = serverSocketChannel.accept();
            if(socketChannel!=null){
                log.info("總共建立的連接事件個數：{}",totalConnectCount.incrementAndGet());
                //這里將IO讀寫處理的Handler交給線程池去處理
                MultiKeyEventHandler eventHandler = new MultiKeyEventHandler(this.selectors[selectorIndex.get()], socketChannel);
                pool.execute(eventHandler);
            }
        }catch (Exception e){
            log.error("事件分發異常，異常信息為:{}",e);
        }
    }
}

4、服務端主要入口代碼，與單線程相比，主要在于啟動事件掃描線程

/**
 * autor:liman
 * createtime:2020/8/12
 * comment:單線程reactor 模式的客戶端
 */
@Slf4j
public class TimeMulitReactorServer {

    private static final String host = "127.0.0.1";
    private static final int port = 10229;
    private static final int selectorCount = 2;

    public static void main(String[] args) {
        //啟動的時候，將服務端的ServerSocketChannel注冊到Selector上，并綁定連接事件的處理方式
        try {
            Selector[] selectors = new Selector[selectorCount];
            for(int i = 0;i<selectors.length;i++){
                selectors[i]=Selector.open();
            }
            //開啟Reactor線程，可以先開啟子線程，反正這個時候也沒有注冊事件需要分配，讓其空載就行
            //后面的連接事件綁定到指定的處理器上，相應的線程會自動輪詢處理
            for(int i = 0;i<selectors.length;i++) {
                new Thread(new MultiDispatchThread(selectors[i]),"dispatchThread_"+i).start();
            }

            ServerSocketChannel serverSocketChannel = ServerSocketChannel.open();
            serverSocketChannel.configureBlocking(false);
            InetSocketAddress inetAddress =
                    new InetSocketAddress(host,
                            port);
            serverSocketChannel.bind(inetAddress);

            //這里隨便注冊一個selector都可以
            int index = new Random().nextInt(selectorCount);
            SelectionKey selectionKey = serverSocketChannel.register(selectors[index], SelectionKey.OP_ACCEPT);
            //綁定連接事件的處理Handler
            selectionKey.attach( new MultiAcceptorHandler(selectors, serverSocketChannel, selectorCount));
        } catch (Exception e) {
            log.error("連接建立出現異常，異常信息為:{}",e);
        }
    }
}

其他客戶端的改造

為了更好的測試，客戶端需要啟動多個線程，最好引入線程池，具體改造如下

/**
 * autor:liman
 * createtime:2020/8/12
 * comment:客戶端代碼，其中TimeClientHandler不用變，只是開啟線程的代碼引入線程池
 */
@Slf4j
public class TimeMultiReactorClient {

    static ExecutorService pool = Executors.newFixedThreadPool(4);

    public static void main(String[] args) throws InterruptedException {
        int port = 10229;
        for(int i=0;i<100;i++) {
            Thread thread = new Thread(new TimeClientHandler("127.0.0.1", port), "TimeClientThread-" + i);
            pool.execute(thread);
        }
    }
}

代碼均能正常運行，這里還是按照俗套寫法，附上一張多線程reactor的圖片，應該都能輕松找到對應的組件
在這里插入圖片描述

總結

在調試過程中，客戶端代碼沒有改造成線程池之前，直接開啟了100個線程，結果調試過程發現服務端只接收到了五十多個線程就阻塞，以為是服務端的問題，后來發現客戶端只發送了五十多個請求就阻塞，后來調整了線程棧的JVM參數，才發現問題，后來直接使用線程池，客戶端才能正常發送100個請求。

由于關于多線程線程池等問題，我不是很熟悉，因此耗費較久，整體多線程Reactor模式，幾乎在結合了《Netty、Redis、Zookeeper高并發實戰》和《Netty權威指南》兩本書之后，綜合整出了這個實例，《Netty、Redis、Zookeeper高并發實戰》給出過一個完整的實例，但個人覺得其實例部分普通處理的Handler與線程的run方法雜糅在一塊，理解起來較為晦澀，結合《Netty權威指南》的查詢時間的實例，綜合弄出了上述實例，只需要明確一點，連接事件建立的處理與普通IO的處理會交給不同的處理器進行處理。這兩種事件的處理都可以注冊在Selector上，在單線程模式下兩種事件的處理是注冊在同一個selector上，而多線程模式下是隨機的。

本文鏈接：https://blog.csdn.net/liman65727/article/details/108560487

智能推薦

python拾遺（二）

21、python list 列表中可以用的swap方法 mylist[i], mylist[j] = mylist[j], mylist[i] 這樣就可以swap兩個元素了還有 a ^= b b ^= a a ^= b 22、python取整及保留小數 23、Python拷貝(深拷貝deepcopy與淺拷貝copy) Python中的對象之間賦值時是按引用傳遞的，如果需要拷貝對象，需要使用標準...

Python拾遺（一）

python扔在一邊很久了，最近剛好有幾天閑，買了本《Head First Python》復習一下。跟python結緣是因為教C語言的王青老師推薦我們邊學C邊學python，記得說是C結合腳本語言會發揮出比較大的威力，還推薦了一門Coursera上的公開課，名字好像叫how to program，當時只是聽說，因為當時各種狀態，并沒有學。后來用一個暑假學《learn python the ha...

C語言拾遺

short, long short 和 long 用于修飾整型，和 int 一起使用，但使用時 int 關鍵字可以省略。 short, int, long 在不同的機器架構下占用的長度不同，但一般遵循以下限制：short長度小于等于int，int長度小于等于long，一般short長度至少需要16位，long長度至少需要32位。 extern 引用全局變量（外部變量）時需要先使用 extern 關...

【Practical】Dropout拾遺

文章目錄早期：Vanilla-Dropout. 現代：Inverted-Dropout. 模型集成角度理解. Dropout & L2-norm. Dropout & GD. 論文資源. 早期：Vanilla-Dropout. 【Dropout思想提出者Hinton在2014年論文中敘述的版本】訓練過程中獨立地以概率 p p p 保留下每一個神經元，注意這里的 p p p 代表...

HTML中常用操作關于：頁面跳轉，空格

1.頁面跳轉 2.空格的代替符...
