前言

前面介紹了串口類 QSerialPort 及其輔助類 QSerialPortInfo
寫了綜合一點的項目 - 串口調試助手
項目源碼已上傳到 GitHub

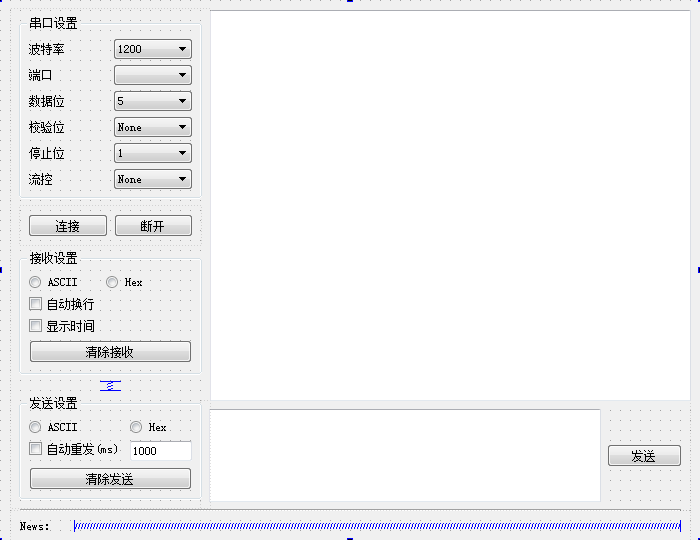

UI部分就不接收了，直接放張圖吧

功能及實現

數據發送及接收均支持ASCII、Hex

其實就是數據轉換，而且基本不要自己實現，Qt 已經提供了一些接口

void MainWindow::on_buttom_sendout_clicked()
{
    if(uart_state != s_connect){
        setNewsColor(Qt::red);
        ui->label_news->setText("SerialPort is't Connect.");
        return;
    }

    if(mBGsendoutmode->checkedId() == SENDOUTMODE_ASCII){
        //支持中文需使用toLocal8Bit()
        mSerial->write(ui->textEdit_output->toPlainText().toLocal8Bit().data());
    }
    else if(mBGsendoutmode->checkedId() == SENDOUTMODE_HEX){
        QByteArray bytehex = QByteArray::fromHex(
                    ui->textEdit_output->toPlainText().toLatin1()).data();
         mSerial->write(bytehex);
    }
}

void MainWindow::slot_uartReadData(){

    if(DISPLAYMODE_ASCII == mBGdisplaymode->checkedId()){

        ui->textBrowser_intput->insertPlainText(QString::fromLocal8Bit(mSerial->readAll()));

    }

    else if(DISPLAYMODE_HEX == mBGdisplaymode->checkedId()){

        QString re = "";

        QByteArray bytearray = mSerial->readAll();

        //hex char[] 轉QString

        for(int i = 0; i < bytearray.length(); i++){
            if((unsigned char)bytearray[i] > 255)
                re.append("Error ");
            re.append("0x" + QString::number((unsigned char)bytearray[i],16) + " ");
        }

        ui->textBrowser_intput->insertPlainText(re);
    }

}

支持自動換行顯示

在數據接收槽函數中加上該代碼，若在 Linux平臺下則應該為 "\n"

    if(ui->checkBox_displayNewline->isChecked()){
        if(ui->textBrowser_intput->document()->toPlainText() != "")
            ui->textBrowser_intput->insertPlainText("\r\n");
    }

支持顯示接收時間

添加該代碼

    if(ui->checkBox_displayTime->isChecked()){
        ui->textBrowser_intput->insertPlainText(QDateTime::currentDateTime().toString("[hh:mm:ss:zzz] "));
    }

支持定時發送數據

使用定時器完成，在多選框中檢測其選擇狀態并完成定時器開啟、關閉操作

    mAutosendoutTimer = new QTimer(this);
    connect(mAutosendoutTimer,SIGNAL(timeout()),this,SLOT(slot_Timeout_Uartsendout()));

	void MainWindow::slot_Timeout_Uartsendout(){
    on_buttom_sendout_clicked();

	void MainWindow::on_checkBox_sendoutAutoResend_clicked(bool checked)
{
    if(checked){

        if(s_connect == uart_state){
            mAutosendoutTimer->start(ui->lineEdit_AutoResend->text().toInt());
        }
        else{
            setNewsColor(Qt::red);
            ui->label_news->setText("SerialPort is't Connect.");
            return;
        }
    }
    else{
        if(mAutosendoutTimer->isActive())
            mAutosendoutTimer->stop();
    }
}
}

串口使用過程的錯誤將顯示至底部消息欄

除了打開關閉串口的結果會顯示到底部消息欄，還綁定了QSerialPort 的 error 信號

        connect(mSerial,SIGNAL(errorOccurred(QSerialPort::SerialPortError)),
                this,SLOT(slot_uartError(QSerialPort::SerialPortError)));

	void MainWindow::slot_uartError(QSerialPort::SerialPortError error){

    	QMetaEnum metaError = QMetaEnum::fromType<QSerialPort::SerialPortError>();
    	ui->label_news->setText(metaError.valueToKey(error));
    	setNewsColor(Qt::red);
	}

支持自定義波特率

我們的波特率選項欄是 QComboBox，若想實現自定義波特率，則需要將其變為Edit
這里借助了setLineEdit（），并用正則現在其輸入

void MainWindow::on_comBox_uartDps_currentIndexChanged(int index)
{
    //自定義波特率
    if(8 == index){
        QLineEdit *lineEdit = new QLineEdit(this);
        ui->comBox_uartDps->setLineEdit(lineEdit);

        lineEdit->clear();
        lineEdit->setFocus();

        //正則限制輸入
        QRegExp rx("[0-9]+$");
        QRegExpValidator *validator = new QRegExpValidator(rx, this);
        lineEdit->setValidator(validator);
    }
    else{
        ui->comBox_uartDps->setEditable(false);
    }
}

打開串口后仍可修改串口參數

以 StopBit 為例：

void MainWindow::on_comBox_uartStopBit_currentIndexChanged(int index)
{
    if(s_connect == uart_state){

         QSerialPort::StopBits mStopBits = (QSerialPort::StopBits)(index + 1);


        if(mSerial->setStopBits(mStopBits)){
            setNewsColor(Qt::black);
            ui->label_news->setText("SerialPort setStopBits is OK.");
        }
        else{
            setNewsColor(Qt::red);
            ui->label_news->setText("SerialPort setStopBits is Error.");
        }
    }
}

點擊端口實現刷新

void MainWindow::Init_UartPort(){

    ui->comBox_uartPort->clear();

    foreach(const QSerialPortInfo &info, QSerialPortInfo::availablePorts())
    {
        ui->comBox_uartPort->addItem(info.portName());
    }

}

void MainWindow::on_comBox_uartPort_clicked(){
    Init_UartPort();
}

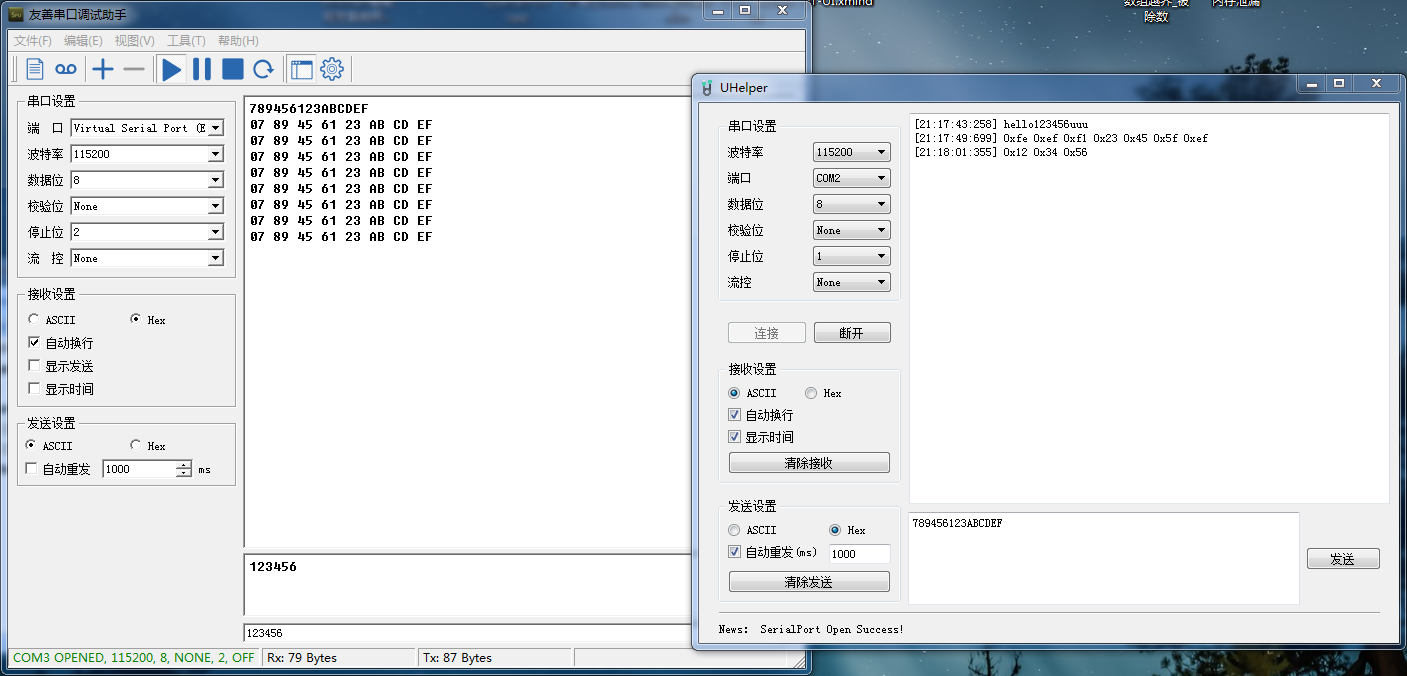

效果
