[OpenCV學習日記-java]-11-圖形以及文字繪制

圖形以及文字繪制

Mat上繪制基本幾何圖形和文本，包括矩形，直線，圓，橢圓，還有文本文字

Point 點對象

就和繪圖的點一樣，兩個點構造一條直線

Point pt1 = new Point(15,30);// pt1(15,30) 坐標

繪制直線

Api函數如下：

line(Mat img, Point pt1, Point pt2, Scalar color)

img：繪制圖形到此Mat上
pt1：第一個點坐標
pt2：第二個點坐標
color ：代表顏色

繪制矩形

rectangle(Mat img, Point pt1, Point pt2, Scalar color)

img：繪制圖形到此Mat上
pt1：第一個點坐標
pt2：第二個點坐標
color ：代表顏色

繪制圓形

circle(Mat img, Point v, int radius, Scalar color)

img：繪制圖形到此Mat上
center：中心點
radius：半徑
color ：代表顏色

繪制橢圓形

 ellipse(Mat img, Point center, Size axes, double angle, double startAngle, double endAngle, Scalar color)

img：繪制圖形到此Mat上
center：中心點
axes：橢圓的長軸與端州大小，單位是像素
angle：代表旋轉角度
startAngle：代表開始調度大小
endAngle：結束角度大小
color ：代表顏色

繪制文字

putText(Mat img, String text, Point org, int fontFace, double fontScale, Scalar color)

img：繪制圖形到此Mat上
text：要繪制的文本
org：開始點屏幕坐標
fontFace：字體類型
fontScale：字體大小
color：字體顏色

結果和代碼

//要繪制的Mat
Mat s1 = new Mat(600,600, CvType.CV_8UC3);
Point pt1,pt2;//定義兩個點

//B:0   G:0   R:255    紅色
Scalar color = new Scalar(0,0,255);

//繪制圓形
pt1 = new Point(15,30);
pt2 = new Point(155,80);
Imgproc.line(s1,pt1,pt2,color);


//繪制矩形
pt1 = new Point(80,120);
pt2 = new Point(180,180);
Imgproc.rectangle(s1,pt1,pt2,color);


//繪制圓形
pt1 = new Point(380,280);
Imgproc.circle(s1,pt1,80,color);

//繪制橢圓形
pt1 = new Point(120,280);
Size axes = new Size(100,50);
Imgproc.ellipse(s1,pt1,axes,360,0,360,color);


//繪制文字
pt1 = new Point(10,450);
Imgproc.putText(s1,"Happy new year ",pt1,Imgproc.FONT_HERSHEY_COMPLEX,2,color);

//展示
HighGui.imshow("圖形",s1);

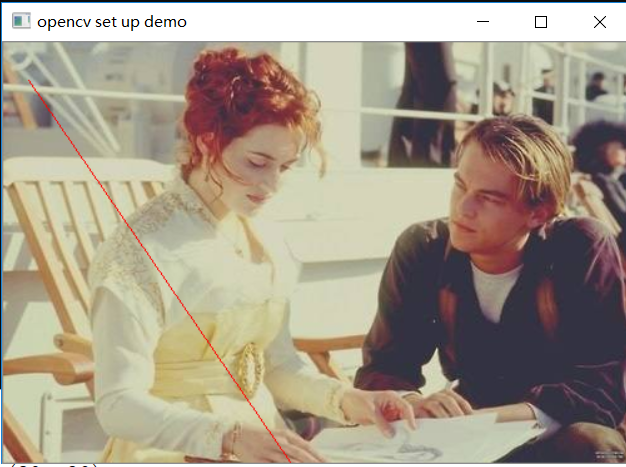

在這里插入圖片描述
