caffe的數據結構，除了使用blob作為數據塊，大部分的數據結構都用proto文件來定義。

我們為表達網絡結構所寫prototxt文件就是protobuf讀取的文件，從其中，protobuf可以獲取層、參數的設置，反饋NetParameter、LayerParameter等重要初始化信息用于網絡、層的建立和設置。

caffe編譯時，第一個編譯的就是caffe.proto，它是所有文件的基礎。

什么是protobuf，為什么選用它？

Google Protocol Buffer( 簡稱 Protobuf) 是 Google 公司內部的混合語言數據標準，目前已經正在使用的有超過 48,162 種報文格式定義和超過 12,183 個 .proto 文件。他們用于 RPC 系統和持續數據存儲系統。

Protocol Buffers 是一種輕便高效的結構化數據存儲格式，可以用于結構化數據串行化，或者說序列化。它很適合做數據存儲或 RPC 數據交換格式。可用于通訊協議、數據存儲等領域的語言無關、平臺無關、可擴展的序列化結構數據格式。目前提供了 C++、Java、Python 三種語言的 API。

Protocol buffers是一種靈活，高效，自動化的方案，用于解決這類問題。有了protocol buffers, 你可以編寫.proto文件去存儲你想描述的數據結構。Protocol buffers編譯器會創造一個類來將protocol buffer數據自動編碼和解析成高效的二進制格式。生成的類為protocol buffer中的字段提供了getters和setters接口，而且還把讀寫protocal的細節封裝成了一個單元。最重要的，protocol buffer支持擴展格式，隨著時間的推移,這樣的代碼仍然可以用舊的格式讀取數據編碼。

通過使用，我們可以直觀的了解它的作用及用法，使用方法：

1.定義你的protocol format，寫.proto：

寫.proto文件是十分簡單的：你需要為每個你想序列化的數據結構寫一個消息message，并為每一個在消息里的字段指定名稱和類型。

1.1 *.proto文件中數據類型可以分為兩大類:

復合數據類型 + 標準數據類型

復合數據類型包括：枚舉和message類型

標準數據類型包含：整型，浮點，字符串等

1.2 數據類型前面修飾詞:

①required: 必須賦值，不能為空，否則該條message會被認為是“uninitialized”。build一個“uninitialized” message會拋出一個RuntimeException異常，解析一條“uninitialized” message會拋出一條IOException異常。除此之外，“required”字段跟“optional”字段并無差別。

②optional:字段可以賦值，也可以不賦值。假如沒有賦值的話，會被賦上默認值。對于簡單的類型， 您可以指定自己的默認值, [default=HIT]。否則，會用系統提供的值：數值類型為0，字符類型為空, 布爾類型為false。對于嵌入式消息,默認值總是“默認實例”或“原型”這些消息里沒有設置的字段。調用訪問器來獲得一個可選的(或要求)字段的值（沒有被顯式地設置），總是會返回字段的默認值的.

③repeated: 該字段可以重復任意次數，包括0次。重復數據的順序將會保存在protocol buffer中，將這個字段想象成一個可以自動設置size的數組就可以了,repeated字段將作動態數組。

1.3.每個字段要給數字:

該Number是用來標記該字段在序列化后的二進制數據中所在的field，每個字段的Number在message內部都是獨一無二的。也不能進行改變，否則數據就不能正確的解包。

1.4 數據類型

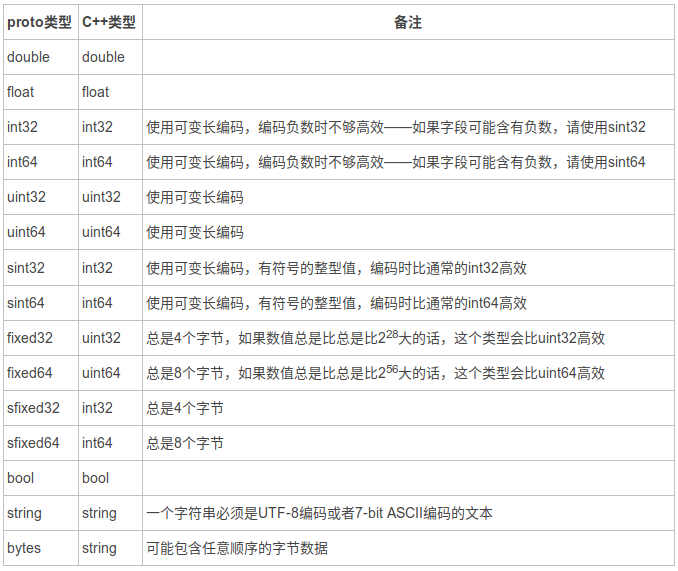

Protobuf支持的基本數據類型的表

1.5 例子

這里有一個.proto文件已經定義好你的消息addressbook.proto，引自官方教程：

https://developers.google.com/protocol-buffers/docs/cpptutorial

syntax = "proto2";

package tutorial;//包名稱聲明，預防命名沖突，生成的充當數據結構的類會被放在相應的命名空間中。

message Person {//用message定義一個數據結構
  required string name = 1;
  required int32 id = 2;
  optional string email = 3;

  enum PhoneType {//枚舉類型，豐富了數據結構
    MOBILE = 0;
    HOME = 1;
    WORK = 2;
  }

  message PhoneNumber {//嵌套數據類型
    required string number = 1;
    optional PhoneType type = 2 [default = HOME];
  }

  repeated PhoneNumber phones = 4;//可加多個電話號碼和電話類型
}

message AddressBook {
  repeated Person people = 1;//嵌套數據類型
}

消息message: 一個消息只是一些類型字段的集合。許多標準簡單的數據類型可以作為字段的類型，包括bool，int32，float，double和string。你還可以進一步構建你的消息通過使用其他消息類型作為字段類型——在上面的例子中，Person消息包含了PhoneNumber消息，而AddressBook消息也包含了Person消息。你甚至可以定義消息類型嵌套在其他消息中——如你所見，PhoneNumber類型在Person中定義。您還可以定義枚舉類型，如果你想你的一個字段有一個預定義的值列表——在這里你想指定一個電話號碼可以是MOBILE，HOME，WORK。

每個元素中的“= 1”,“= 2”標記符是識別使用的二進制編碼字段的獨特的“標簽”。標簽號碼1-15要求的字節會比號碼高的少點，所以你想優化一下，你可以使用這些標簽用于常用的或repeated元素，把標簽16和更高的標簽給那些不常用或optional元素。每一個repeated的元素需要重新編碼標記號,所以repeated字段特別適合優化。

2.編譯Protocol Buffers：

現在你已經有了.proto文件，你需要做的下一件事是生成你需要read and write AddressBook（和后面的Person和PhoneNumber）消息的類。要做到這一點,您需要運行protocol buffer編譯器protoc編譯你的.proto :

現在運行編譯器, 指定源碼目錄(你的應用源碼呆的地方——如果你不提供這個值，默認為現在的目錄)，目標目錄（你希望生成代碼的目錄；通常會與源碼目錄相同），和你的.proto文件的路徑。在這種情況下，你...：

protoc -I=$SRC_DIR --cpp_out=$DST_DIR $SRC_DIR/addressbook.proto

因為你想用C++的類，所以你要寫--cpp_out選項——類似的選項對其他受支持的語言也有提供，例如java：--java_out，python:--python_out。

這個會在你指定目標目錄下生成下列文件c++:

• addressbook.pb.h，聲明你生成的類的頭文件。//caffe編譯caffe.proto生成的caffe.pb.h被很多重要類引用，實現數據結構的創建和使用
• addressbook.pb.cc, 包含你的類的實現文件。


python會生成 addressbook_pb2.py

3.Protocol Buffer的API

讓我們來看看一些生成的代碼,看看編譯器生成了哪些類和函數給你。如果你看了tutorial.pb.h，你可以看到,你有一個您在tutorial.proto中指定每個消息的類。 再看看Person類,您可以看到,編譯為每個字段生成了訪問器。比如，對于name，id，email，和phone字段，c++你會有這些方法：

    // name
      inline bool has_name() const;
      inline void clear_name();
      inline const ::std::string& name() const;
      inline void set_name(const ::std::string& value);
      inline void set_name(const char* value);
      inline ::std::string* mutable_name();

      // id
      inline bool has_id() const;
      inline void clear_id();
      inline int32_t id() const;
      inline void set_id(int32_t value);

      // email
      inline bool has_email() const;
      inline void clear_email();
      inline const ::std::string& email() const;
      inline void set_email(const ::std::string& value);
      inline void set_email(const char* value);
      inline ::std::string* mutable_email();

      // phone
      inline int phone_size() const;
      inline void clear_phone();
      inline const ::google::protobuf::RepeatedPtrField< ::tutorial::Person_PhoneNumber >& phone() const;
      inline ::google::protobuf::RepeatedPtrField< ::tutorial::Person_PhoneNumber >* mutable_phone();
      inline const ::tutorial::Person_PhoneNumber& phone(int index) const;
      inline ::tutorial::Person_PhoneNumber* mutable_phone(int index);
      inline ::tutorial::Person_PhoneNumber* add_phone();

getters有完整的名稱包含小寫的字段,setter函數始于set_。還有has_函數為每個單獨的字段（required和optional）驗證是否已經被設置。最后,每個字段都有一個clear_函數使該字段重置到空的狀態。

然而，數字類型id字段只有基本的set，而name和email字段因為是字符串，所以有一對額外的函數。——一個讓你可以得到一個直接指向字符串的指針（可修改目標）的mutable_ getter,和一個額外的setter。注意,您可以調用mutable_email()，即使email還沒有設置；它將被自動初始化為一個空字符串。如果你有一個單獨的消息字段在這個例子中,它還將會有一個mutable_函數但不會是一個set_函數。

Repeated字段也有一些特殊的函數——看repeated phone字段的函數，你可以發現

• 檢查repeated字段的_size(換句話說，有多少電話號碼與這個Person有關)。
• 得到一個使用其索引指定的電話號碼。
• 在指定的索引中更新現有的電話號碼。
• 添加另一個您可以編輯的電話號碼的消息(repeated標量類型有一個add_可以讓你使用新值)。

python比較不同，并不直接生成數據訪問代碼，而是生成特定的描述器為所有messages, enums, and fields，和一些空類，每個對應一種數據類型：

class Person(message.Message):
  __metaclass__ = reflection.GeneratedProtocolMessageType

  class PhoneNumber(message.Message):
    __metaclass__ = reflection.GeneratedProtocolMessageType
    DESCRIPTOR = _PERSON_PHONENUMBER
  DESCRIPTOR = _PERSON

class AddressBook(message.Message):
  __metaclass__ = reflection.GeneratedProtocolMessageType
  DESCRIPTOR = _ADDRESSBOOK

__metaclass__ = reflection.GeneratedProtocolMessageType這個很重要，可當作用于創建類的模板。加載時，GeneratedProtocolMessageType metaclass用特定的描述器來創建所有的python方法，可以使用Person class 當作它 定義了 each field of the Message base class as a regular field，例如：

import addressbook_pb2
person = addressbook_pb2.Person()
person.id = 1234
person.name = "John Doe"
person.email = "[email protected]"
phone = person.phones.add()
phone.number = "555-4321"
phone.type = addressbook_pb2.Person.HOME

4.caffe.proto 中選段編譯：

取了caffe.proto 中關于Blob結構定義的部分，單獨取出來：

syntax = "proto2";

package blob_paractice;

// Specifies the shape (dimensions) of a Blob.
message BlobShape {
  repeated int64 dim = 1 [packed = true];
}

message BlobProto {
  optional BlobShape shape = 7;
  repeated float data = 5 [packed = true];
  repeated float diff = 6 [packed = true];
  repeated double double_data = 8 [packed = true];
  repeated double double_diff = 9 [packed = true];

  // 4D dimensions -- deprecated.  Use "shape" instead.
  optional int32 num = 1 [default = 0];
  optional int32 channels = 2 [default = 0];
  optional int32 height = 3 [default = 0];
  optional int32 width = 4 [default = 0];
}

然后進到目錄里編譯：

protoc --cpp_out=./ ./blob.proto

生成了blob.pb.h     blob.pb.cc，其中blob.pb.h：

namespace blob_paractice {

// Internal implementation detail -- do not call these.
void protobuf_AddDesc_blob_2eproto();
void protobuf_AssignDesc_blob_2eproto();
void protobuf_ShutdownFile_blob_2eproto();

class BlobProto;
class BlobShape;

// ===================================================================

class BlobShape : public ::google::protobuf::Message /* @@protoc_insertion_point(class_definition:blob_paractice.BlobShape) */ {
 public:
  BlobShape();
  virtual ~BlobShape();

  BlobShape(const BlobShape& from);

  inline BlobShape& operator=(const BlobShape& from) {
    CopyFrom(from);
    return *this;
  }

這段程序之前有一些頭文件引用，省略了，之后還有一些定義了類的功能部分也略去了，只看咱們要用的API部分：

  // nested types ----------------------------------------------------

  // accessors -------------------------------------------------------

  // repeated int64 dim = 1 [packed = true];
  int dim_size() const;
  void clear_dim();
  static const int kDimFieldNumber = 1;
  ::google::protobuf::int64 dim(int index) const;
  void set_dim(int index, ::google::protobuf::int64 value);
  void add_dim(::google::protobuf::int64 value);
  const ::google::protobuf::RepeatedField< ::google::protobuf::int64 >&
      dim() const;
  ::google::protobuf::RepeatedField< ::google::protobuf::int64 >*
      mutable_dim();

從上面，可以清楚的看到對BlobShape結構中repeated int64 dim = 1 [packed = true];的功能：

大小、清理、查看、設置、重復定義和mutable_指針獲取

當然還有BlobProto的：

  // nested types ----------------------------------------------------

  // accessors -------------------------------------------------------

  // optional .blob_paractice.BlobShape shape = 7;
  bool has_shape() const;
  void clear_shape();
  static const int kShapeFieldNumber = 7;
  const ::blob_paractice::BlobShape& shape() const;
  ::blob_paractice::BlobShape* mutable_shape();
  ::blob_paractice::BlobShape* release_shape();
  void set_allocated_shape(::blob_paractice::BlobShape* shape);

  // repeated float data = 5 [packed = true];
  int data_size() const;
  void clear_data();
  static const int kDataFieldNumber = 5;
  float data(int index) const;
  void set_data(int index, float value);
  void add_data(float value);
  const ::google::protobuf::RepeatedField< float >&
      data() const;
  ::google::protobuf::RepeatedField< float >*
      mutable_data();

  // repeated float diff = 6 [packed = true];
  int diff_size() const;
  void clear_diff();
  static const int kDiffFieldNumber = 6;
  float diff(int index) const;
  void set_diff(int index, float value);
  void add_diff(float value);
  const ::google::protobuf::RepeatedField< float >&
      diff() const;
  ::google::protobuf::RepeatedField< float >*
      mutable_diff();

  // repeated double double_data = 8 [packed = true];
  int double_data_size() const;
  void clear_double_data();
  static const int kDoubleDataFieldNumber = 8;
  double double_data(int index) const;
  void set_double_data(int index, double value);
  void add_double_data(double value);
  const ::google::protobuf::RepeatedField< double >&
      double_data() const;
  ::google::protobuf::RepeatedField< double >*
      mutable_double_data();

  // repeated double double_diff = 9 [packed = true];
  int double_diff_size() const;
  void clear_double_diff();
  static const int kDoubleDiffFieldNumber = 9;
  double double_diff(int index) const;
  void set_double_diff(int index, double value);
  void add_double_diff(double value);
  const ::google::protobuf::RepeatedField< double >&
      double_diff() const;
  ::google::protobuf::RepeatedField< double >*
      mutable_double_diff();

  // optional int32 num = 1 [default = 0];
  bool has_num() const;
  void clear_num();
  static const int kNumFieldNumber = 1;
  ::google::protobuf::int32 num() const;
  void set_num(::google::protobuf::int32 value);

  // optional int32 channels = 2 [default = 0];
  bool has_channels() const;
  void clear_channels();
  static const int kChannelsFieldNumber = 2;
  ::google::protobuf::int32 channels() const;
  void set_channels(::google::protobuf::int32 value);

  // optional int32 height = 3 [default = 0];
  bool has_height() const;
  void clear_height();
  static const int kHeightFieldNumber = 3;
  ::google::protobuf::int32 height() const;
  void set_height(::google::protobuf::int32 value);

  // optional int32 width = 4 [default = 0];
  bool has_width() const;
  void clear_width();
  static const int kWidthFieldNumber = 4;
  ::google::protobuf::int32 width() const;
  void set_width(::google::protobuf::int32 value);

一應功能，說來就來，方便快捷，運行效率有保證。
