Matlab學習筆記——圖形標注

寫在這里的初衷，一是備忘，二是希望得到高人指點，三是希望能遇到志同道合的朋友。

圖形標注

繪制圖形后，還要給圖形進行標注，例如給每個圖加上標題、坐標軸標記和曲線說明等。

1.給正弦曲線加上標題和軸標記

可輸入：

title('sin(\alpha)')
xlabel('\alpha')
ylabel('sin(\alpha)')

這里\alpha表示α,取自于Tex字符集
在之前的程序后加入以上語句

%設要產生0~2*pi之間的正弦函數，則可按下列步驟進行：
%產生x軸、y軸數據
x=0:pi/20:2*pi;
y=sin(x);
%打開一個新的圖形窗口
figure(1)
%繪制出正弦曲線
plot(x,y,'r-')
%其中，‘r-’表示以紅色實線繪制出正弦曲線。
%給圖形加上柵格線：
grid on
%添加標題和軸標記
title('sin(\alpha)')
xlabel('\alpha')
ylabel('sin(\alpha)')

未添加標題和軸標記的正弦曲線
在這里插入圖片描述
含標題和軸標記的正弦曲線

2.利用legend函數對圖中的曲線進行說明

例如：在同一張紙圖上可得到y=x^2 和 y=x^3 曲線，然后利用legend函數對曲線進行標注。MATLAB程序為：

x=-2:.1:2;
y1=x.^2;
y2=x.^3;
figure(1)
plot(x,y1,'r-',x,y2,'k.'),grid on
legend('\ity=x^2','\ity=x^3')
title('y=x^2和y=x^3曲線')
xlabel('x'),ylabel('y')

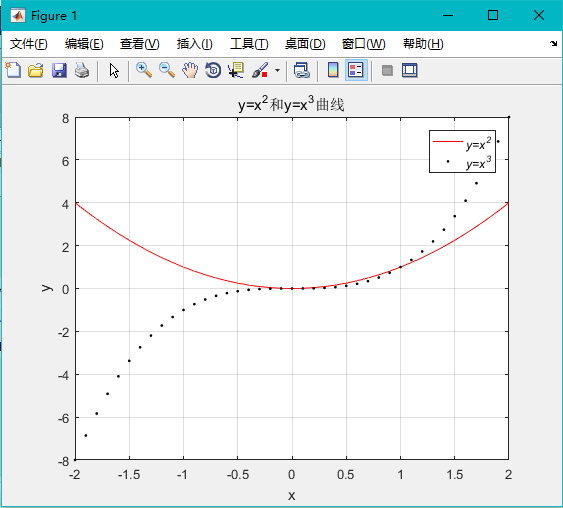

運行程序后，得到如圖所示的曲線【插圖說明】。
在這里插入圖片描述
從圖上可以看出，MATLAB標注函數中采用了中文字符，極大地方便了用戶；在字符串中，“^”表示上標，“_”表示下標。

3.利用text函數對圖中的曲線進行說明

例如：在同一張紙圖上繪制出正弦和余弦曲線，則MATLAB程序為：

x=0:pi/50:2*pi;
y1=sin(x);y2=cos(x);
figure(1)
plot(x,y1,'k-',x,y2,'k-'),grid on
%利用text函數對曲線進行標注
text(pi,0.05,'\leftarrow sin(\alpha)')
text(pi/4-0.05,0.05,'cos(\alpha)\rightarrow')
title('sin(\alpha)和cos(\alpha)')
xlabel('\alpha'),ylabel('sin(\alpha)和cos(\alpha)')

運行程序后，得到如圖所示的曲線【文本標注】。
在這里插入圖片描述
對更復雜的曲線圖形，也可以利用gtext進行標注。gtext和text類似，只是可利用鼠標來放置文本，因此可交互式地對曲線圖形進行標注。

x=0:pi/50:2*pi;
y1=sin(x);y2=cos(x);
figure(1)
plot(x,y1,'k-',x,y2,'k-'),grid on
%利用gtext函數對曲線進行標注
gtext('sin(\alpha)')
gtext('cos(\alpha)')
title('sin(\alpha)和cos(\alpha)')
xlabel('\alpha'),ylabel('sin(\alpha)和cos(\alpha)')

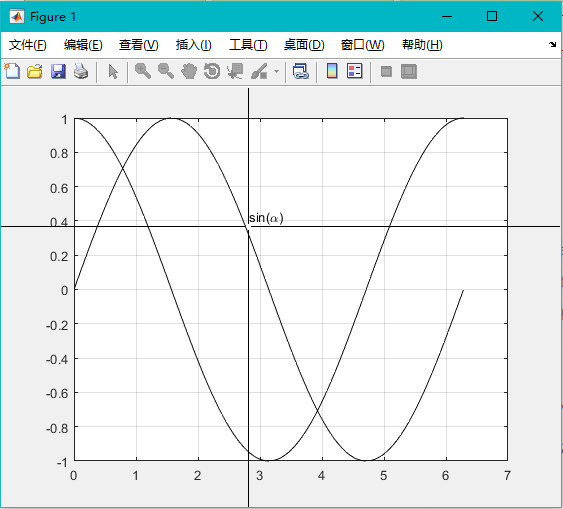

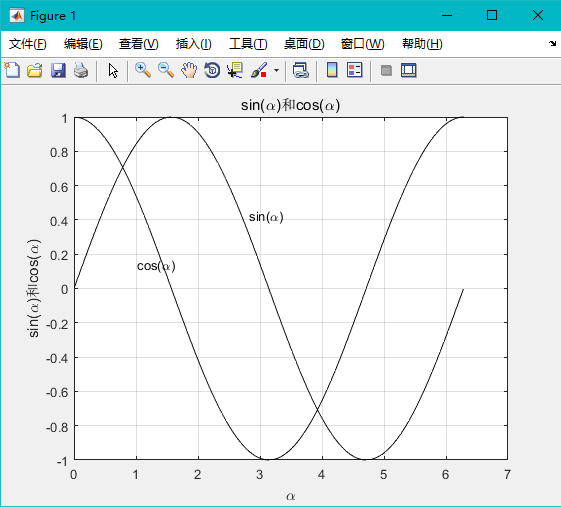

運行程序后，得到如圖所示的曲線，再對曲線進行交互式標注。
在這里插入圖片描述

在這里插入圖片描述

以上是自己通過學習整理所得，大家有相關問題，可以留言，一起交流學習！

轉載或者引用本文內容請注明來源及原作者

參考
MATLAB 7.x程序設計語言
