openCV學習筆記十三：直方圖計算及繪制
標簽： openCV直方圖計算及繪制 openCV 機器視覺
直方圖是對數據進行統計的一種方式，可以直觀表現圖像某屬性數值的一種方式。
1.計算直方圖——calcHist()
void calcHist(const Mat* arrays, int narrays, const int* channels, InputArray mask, SparseMat&hist, int dims, const int* histSize, const float** ranges, bool uniform=true, bool accumulate=
false )；
arrays。輸入的圖像的指針，可以是多幅圖像，所有的圖像必須有同樣的深度（CV_8U or CV_32F）。同時一副圖像可以有多個channes。
narrays。輸入的圖像的個數。
channels。用來計算直方圖的channes的數組。比如輸入是2副圖像，第一副圖像有0，1，2共三個channel，第二幅圖像只有0一個channel，
那么輸入就一共有4個channes，如果int channels[3] = {3, 2, 0}，那么就表示是使用第二副圖像的第一個通道和第一副圖像的第2和第0個通道來計
算直方圖。
mask。掩碼。如果mask不為空，那么它必須是一個8位（CV_8U）的數組，并且它的大小的和arrays[i]的大小相同，值為1的點將用來計算
直方圖。
hist。計算出來的直方圖
dims。計算出來的直方圖的維數。
histSize。在每一維上直方圖的個數。簡單把直方圖看作一個一個的豎條的話，就是每一維上豎條的個數。
ranges。用來進行統計的范圍。比如
float rang1[] = {0, 20};
float rang2[] = {30, 40};
const float *rangs[] = {rang1, rang2};那么就是對0，20和30，40范圍的值進行統計。
uniform。每一個豎條的寬度是否相等。
2.完成了三種直方圖的繪制：一維灰度直方圖；一維灰度直方圖(不均勻)；BGR三色直方圖；
// A code block
var foo = 'bar';
一維灰度直方圖代碼如下
#include <cv.h>
#include <highgui.h>
#include <iostream>
using namespace std;
using namespace cv;
int main()
{
Mat srcImg = imread("1.jpg", CV_LOAD_IMAGE_GRAYSCALE);
int nimages = 1;//圖像的個數
int channels = 0;//需要統計通道的索引
Mat mask = Mat();
Mat histImg;//存放輸出的直方圖
int dims = 1;//需要計算的直方圖的維度
int histSize = 256;//計算的直方圖的分組數
float range[] = { 0, 256 };//表示直方圖每一維度的取值范圍[0,256)
const float* ranges[] = { range };//參數形式需要,表示每一維度數值的取值范圍
calcHist(&srcImg,nimages,&channels,mask,histImg,dims,&histSize,ranges);//計算直方圖
//2.繪制直方圖
double minValue = 0;
double maxValue = 0;
minMaxLoc(histImg,&minValue,&maxValue);//得到計算出的直方圖中的最小值和最大值
int width = histSize;//定義繪制直方圖的寬度，令其等于histSize
int height = 400;//定義繪制直方圖的高度
Mat dstImg = Mat::zeros(Size(width,height),CV_8UC3);//寬為histSize，高為height
for (int i = 0; i < histSize;i++)//遍歷histImg
{
float binValue = histImg.at<float>(i);//得到histImg中每一分組的值
}
imshow("srcImg",srcImg);
imshow("Histogram", dstImg);
waitKey(0);
cout <<"i: "<<i<<" ,binValue: "<<binValue<< endl;
float realValue = (binValue / maxValue)*height;//歸一化數據，縮放到圖像的height之內
cout << "i: " << i << " ,realValue: " << realValue << endl; //用直線方法繪制直方圖，注意兩端點坐標的計算
line(dstImg, Point(i, height - 1), Point(i, height - 1 - realValue), Scalar(255,0,0), 1);
return 0;
}

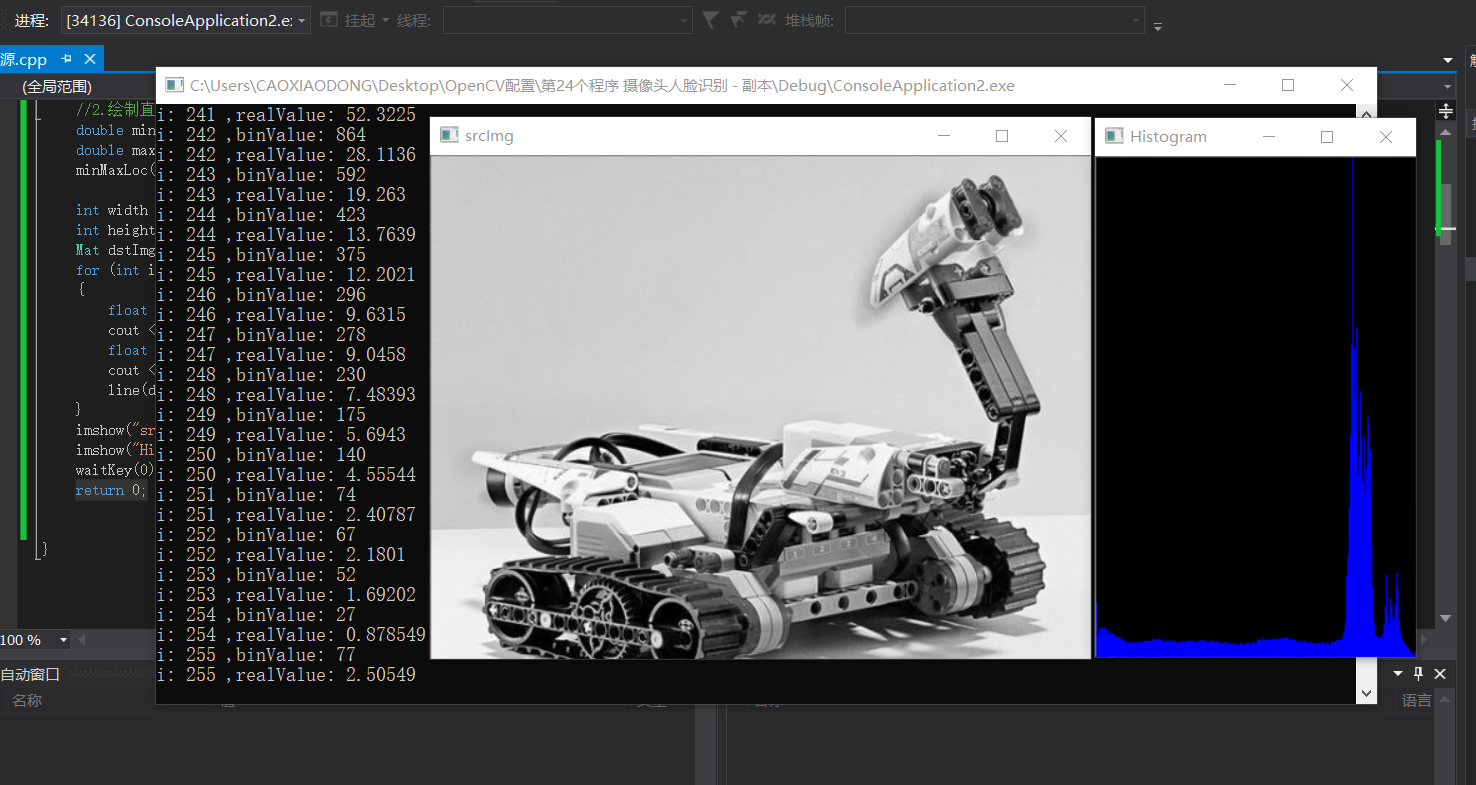

運行結果如下：
// A code block
var foo = 'bar';
一維灰度直方圖(不均勻)代碼如下
#include <cv.h>
#include <highgui.h>
#include <iostream>
using namespace std;
using namespace cv;
int main()
{
///一維灰度直方圖(不均勻)
//1.計算直方圖
Mat srcImg = imread("1.jpg", CV_LOAD_IMAGE_GRAYSCALE);
int nimages = 1;//圖像的個數
int channels = 0;//需要統計通道的索引
Mat mask = Mat(); Mat histImg;//存放輸出的直方圖
int dims = 1;//需要計算的直方圖的維度
int histSize = 5;//計算的直方圖的分組數
float range[] = { 0, 50,100,150,200,256 };//表示直方圖每一維度的取值范圍
const float* ranges[] = { range };//參數形式需要,表示每一維度數值的取值范圍 //計算直方圖,注意最后的直方圖是否均勻的標識符置為false
calcHist(&srcImg, nimages, &channels, mask, histImg, dims, &histSize, ranges,false);
//2.繪制直方圖
double minValue = 0;
double maxValue = 0;
minMaxLoc(histImg, &minValue, &maxValue);//得到計算出的直方圖中的最小值和最大值
int width = 400;//定義繪制直方圖的寬度
int height = 400;//定義繪制直方圖的高度
Mat dstImg = Mat::zeros(Size(width, height), CV_8UC3);//寬為histSize，高為height
for (int i = 0; i < histSize; i++)//遍歷histImg
{
float binValue = histImg.at<float>(i);//得到histImg中每一分組的值
cout << "i: " << i << " ,binValue: " << binValue << endl;
float realValue = (binValue / maxValue)*height;//歸一化數據，縮放到圖像的height之內
cout << "i: " << i << " ,realValue: " << realValue << endl; //用矩形方法繪制直方圖，注意左上點和右下點坐標的計算
rectangle(dstImg,Point(40*i,height-1-realValue),Point(40*i+20,height-1),Scalar(255,0,0),-1);
}
imshow("srcImg", srcImg);
imshow("Histogram", dstImg);
waitKey(0);
return 0;

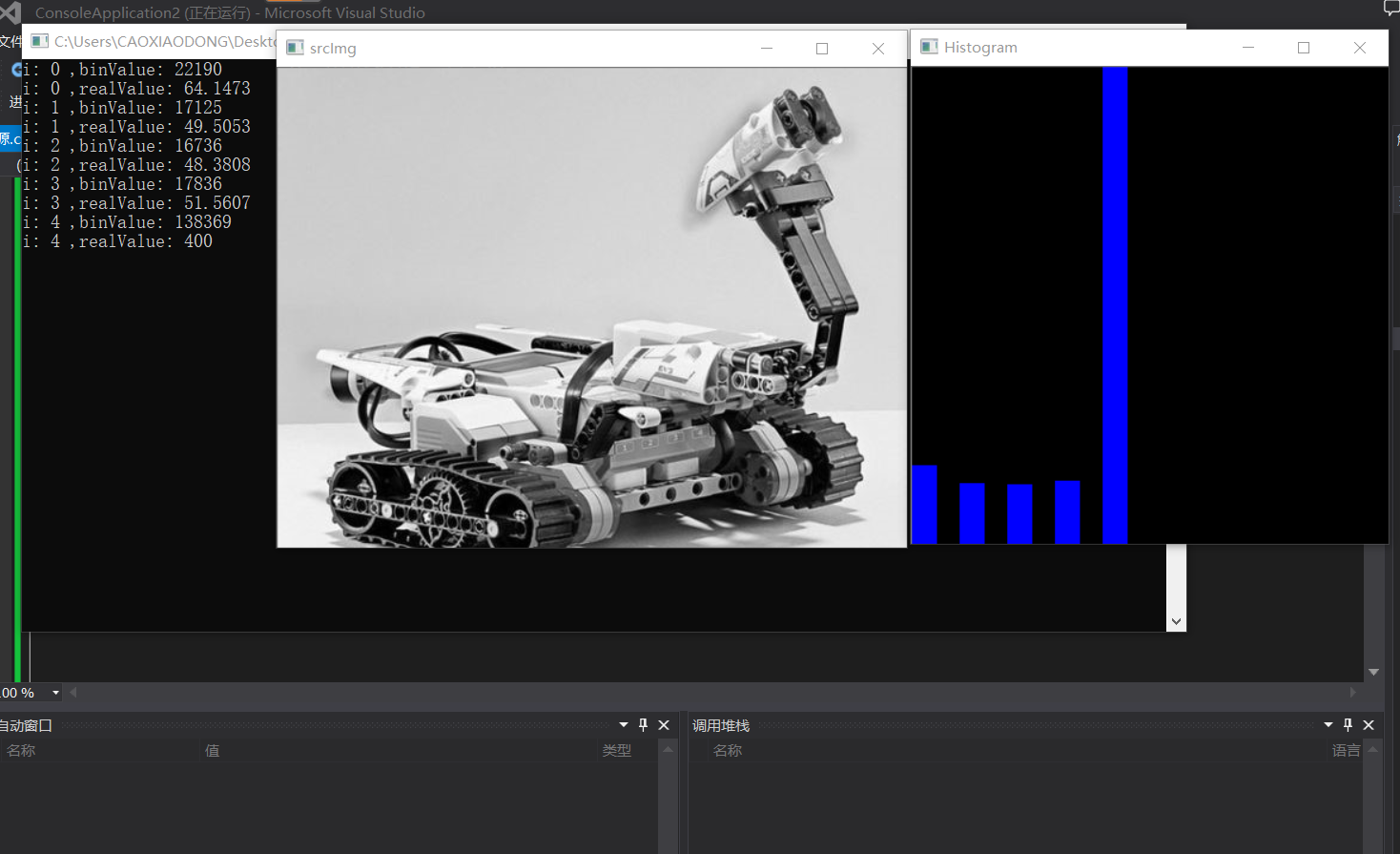

}運行結果如下：
// A code block
var foo = 'bar';
BGR三色直方圖代碼
#include <cv.h>
#include <highgui.h>
#include <iostream>
using namespace std;
using namespace cv;
int main()
{
///BGR三色直方圖繪制
//1.計算BGR三個通道的直方圖
Mat srcImg = imread("1.jpg",CV_LOAD_IMAGE_COLOR);
int nimages = 1;//圖像的個數
Mat mask = Mat();
int dims = 1;//需要計算的直方圖的維度
int histSize = 256;//計算的直方圖的分組數
float range[] = { 0, 256 };
const float* ranges[] = { range };//參數形式需要，表示直方圖每一維度的取值范圍
Mat histImg_B;//存放輸出的藍色通道的直方圖
int channels_B = 0;//藍色通道的索引
calcHist(&srcImg, nimages, &channels_B, mask, histImg_B, dims, &histSize, ranges);//計算藍色通道直方圖
Mat histImg_G;//存放輸出的綠色通道的直方圖
int channels_G = 1;//綠色通道的索引
calcHist(&srcImg, nimages, &channels_G, mask, histImg_G, dims, &histSize, ranges);//計算綠色通道直方圖
Mat histImg_R;//存放輸出的紅色通道的直方圖
int channels_R = 2;//紅色通道的索引
calcHist(&srcImg, nimages, &channels_R, mask, histImg_R, dims, &histSize, ranges);//計算紅色通道直方圖
//2.繪制BGR三個通道的直方圖
double minValue_B = 0;
double maxValue_B = 0;
minMaxLoc(histImg_B,&minValue_B,&maxValue_B);//得到藍色通道直方圖中的最小值和最大值
double minValue_G = 0;
double maxValue_G = 0;
minMaxLoc(histImg_G, &minValue_G, &maxValue_G);//得到綠色通道直方圖中的最小值和最大值
double minValue_R = 0; double maxValue_R = 0;
minMaxLoc(histImg_R, &minValue_R, &maxValue_R);//得到紅色通道直方圖中的最小值和最大值
int width = histSize;//定義繪制直方圖的寬度，令其等于histSize
int height = 400;//定義繪制直方圖的高度
Mat dstImg = Mat::zeros(Size(3*histSize,height),CV_8UC3);//寬為3*histSize，高為height
for (int i = 0; i < histSize;i++)//遍歷histImg
{ //繪制藍色通道直方圖
float binValue_B = histImg_B.at<float>(i);//得到histImg中每一分組的值
cout <<"i: "<<i<<" ,binValue_B: "<<binValue_B<< endl;
float realValue_B = (binValue_B / maxValue_B)*height;//歸一化數據，縮放到圖像的height之內
cout << "i: " << i << " ,realValue_B: " << realValue_B << endl; //用直線方法繪制直方圖，注意兩端點坐標的計算
line(dstImg, Point(i, height - 1), Point(i, height - 1 - realValue_B), Scalar(255,0,0), 1); //繪制綠色通道直方圖
float binValue_G = histImg_G.at<float>(i);//得到histImg中每一分組的值
cout << "i: " << i << " ,binValue_G: " << binValue_G << endl;
float realValue_G = (binValue_G / maxValue_G)*height;//歸一化數據，縮放到圖像的height之內
cout << "i: " << i << " ,realValue_G: " << realValue_G << endl; //用直線方法繪制直方圖，兩端點橫坐標在之前的基礎上加上histSize
line(dstImg, Point(i + histSize, height - 1), Point(i + histSize, height - 1 - realValue_G), Scalar(0, 255, 0), 1); //繪制紅色通道直方圖
float binValue_R = histImg_R.at<float>(i);//得到histImg中每一分組的值
cout << "i: " << i << " ,binValue_R: " << binValue_R << endl;
float realValue_R = (binValue_R / maxValue_R)*height;//歸一化數據，縮放到圖像的height之內
cout << "i: " << i << " ,realValue_R: " << realValue_R << endl; //用直線方法繪制直方圖，兩端點橫坐標在之前的基礎上加上2*histSize
line(dstImg, Point(i + 2 * histSize, height - 1), Point(i + 2 * histSize, height - 1 - realValue_R), Scalar(0, 0, 255), 1);
}
namedWindow("srcImg", CV_WINDOW_NORMAL);//定義一個窗口，CV_WINDOW_NORMAL大小可調整
imshow("srcImg", srcImg);
namedWindow("BGR Histogram", CV_WINDOW_NORMAL);//定義一個窗口，CV_WINDOW_NORMAL大小可調整
imshow("BGR Histogram", dstImg);
waitKey(0);
return 0;
}

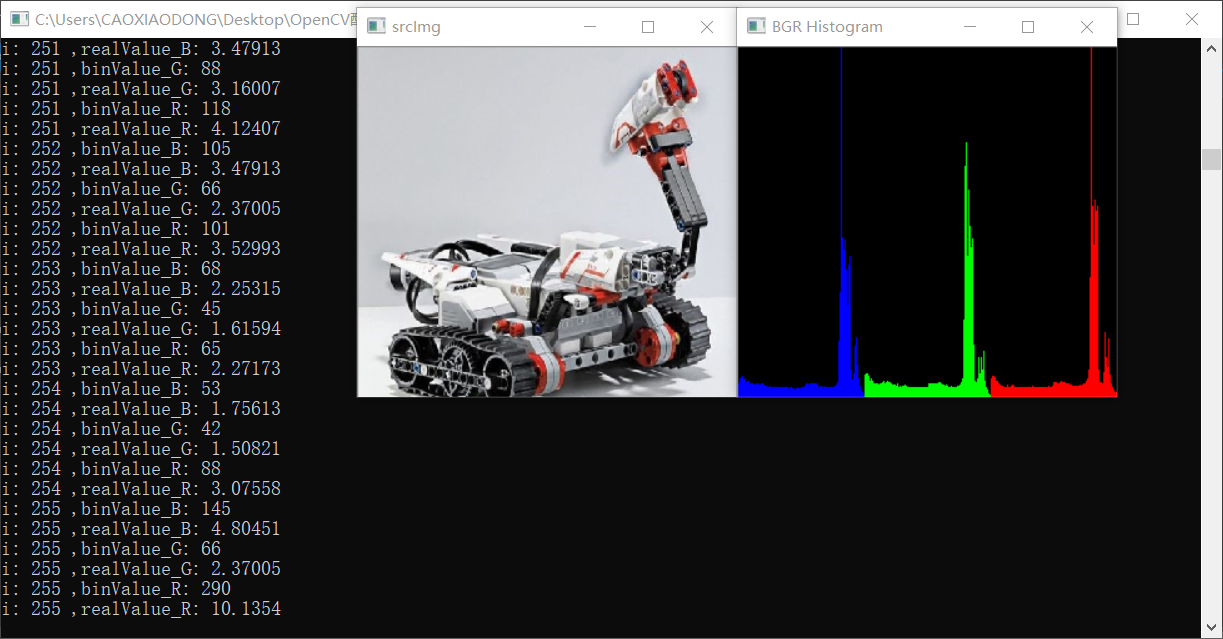

運行結果如下：
