opencv學習筆記 ----繪制直方圖

什么是直方圖？

圖像的直方圖是每個點像素值的個數在一個圖中展現，每個通道的像素有多少。

直方圖是圖像一個重要的性質（分析圖片的手段）。

計算直方圖

???????opencv中直接計算直方圖的函數,在matplotlib

def han_plt(image):
    plt.hist(image.ravel(), 256,  [0, 256])
    plt.show()

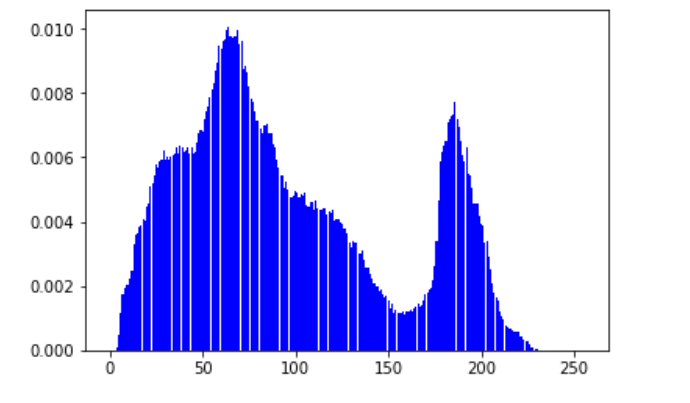

如圖，使用函數后。橫坐標是像素的值，縱坐標是個數。

若想要分開顏色

函數的參數cv.calcHist（images,channels,mask,histSize,ranges,hist=None,accumulate=None）

images：它是uint8類型或float32的源圖像。它應該用方括號括起來，也就是”[img]”。
channels：它也用方括號括起來。它是我們計算直方圖的信道的索引。例如，如果輸入是灰度圖像，它的值是0。對于顏色圖像，您可以通過0、1或2來分別計算藍色、綠色或紅色通道的直方圖。
mask：遮罩圖。為了找到完整圖像的直方圖，它被指定為“None”。但如果你想找到圖像的特定區域的直方圖，你必須為它創建一個遮罩圖，并將其作為遮罩。
histSize：這代表了我們的BINS數。需要用方括號來表示。在整個范圍內，我們通過了256。
ranges：強度值范圍，通常是 [ 0，256 ]

plt.plot()函數，矩陣上那些點，第二個參數是設置顏色

plt.xlim（）函數，設置x軸長度從0到256，對應plt.ylim().

具體還有很多Matplotlib函數

def hist_image(image):
    color = ("blue", "green", "red")
    for i, color in enumerate(color):
        hist = cv.calcHist([image], [i], None, [256], [0, 256])
        plt.plot(hist, color=color)
        plt.xlim([0, 256])
    plt.show()

本文鏈接：https://blog.csdn.net/qq_41603898/article/details/81913386
