安卓學習筆記08：線性布局

零、學習目標

能說出安卓界面元素層次
能說出安卓常用的布局
能說出線性布局常用的屬性
能利用線性布局實現簡單的界面設計
能利用線性布局嵌套實現比較復雜的界面

一、界面與布局概述

（一）界面

應用界面包含用戶可查看并與之交互的所有內容。安卓提供豐富多樣的預置 UI 組件，例如結構化布局對象和 UI 控件，您可以利用這些組件為您的應用構建圖形界面。安卓還提供其他界面模塊，用于構建特殊界面，例如對話框、通知和菜單。

（二）布局

布局可定義應用中的界面結構（例如 Activity 的界面結構）。布局中的所有元素均使用 View 和 ViewGroup 對象的層次結構進行構建。View 通常繪制用戶可查看并進行交互的內容。然而，ViewGroup 是不可見容器，用于定義 View 和其他 ViewGroup 對象的布局結構。

1、視圖層次結構圖

在這里插入圖片描述

2、UI容器 (Container)

UI容器指ViewGroup，也是View的子類，而ViewGroup有幾個布局子類：LinearLayout、RelativeLayout、AbsoluteLayout、TableLayout、GridLayout，ConstraintLayout。

3、UI控件 (Control)

UI控件指Widget（微件），不能再包含其它元素的控件，例如標簽（TextView）、文本框（EditText）、按鈕（Button）、活動欄（Action Bar）、對話框（Dialogs）、狀態欄（Status）、通知（Notifications）。

4、兩種方式聲明布局

在 XML 中聲明界面元素：Android 提供對應 View 類及其子類的簡明 XML 詞匯，如用于微件和布局的詞匯。也可使用 Android Studio 的 Layout Editor，并采用拖放界面來構建 XML 布局。
在運行時實例化布局元素：應用可通過編程創建 View 對象和 ViewGroup 對象（并操縱其屬性）。

二、線性布局

線性布局(LinearLayout)是一種比較常用且簡單的布局方式。在這種布局中，所有的子元素都是按照垂直或水平的順序排列在界面上。如果是垂直排列，每個子元素占一行，如果是水平排列，則每個子元素占一列。線性布局可以支持布局樣式嵌套實現復雜的布局樣式。

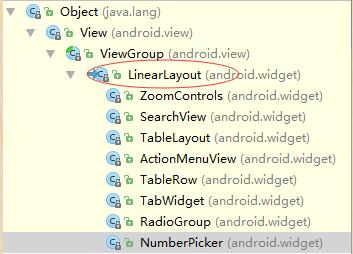

（一）繼承關系圖

在這里插入圖片描述

（二）常用屬性

layout_width：布局寬度（match_parent，wrap_conent）
layout_height：布局高度（match_parent，wrap_conent）
orietation：方向（vertical，horizontal）
gravity：對齊方式（left, right, center, top, bottom…)
background：背景（顏色、圖片、選擇器）
weight：比重（用于瓜分手機屏幕）
padding：內邊距 (paddingLeft, paddingRight, paddingTop, paddingBottom)
margin：外邊距 (marginLeft, marginRight, marginTop, marginBottom)

（三）案例演示 —— 線性布局屬性

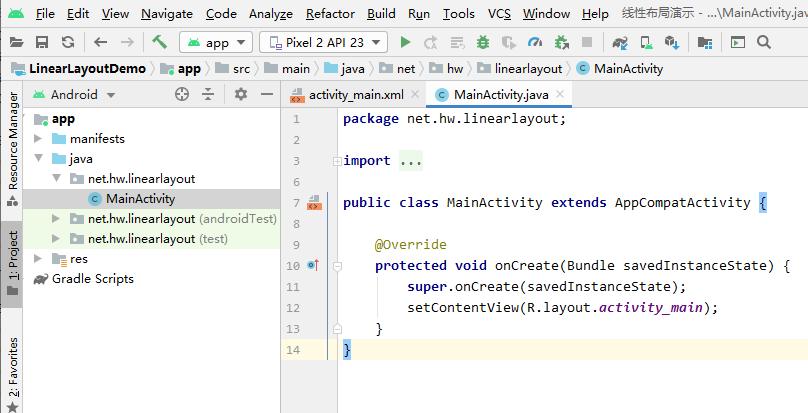

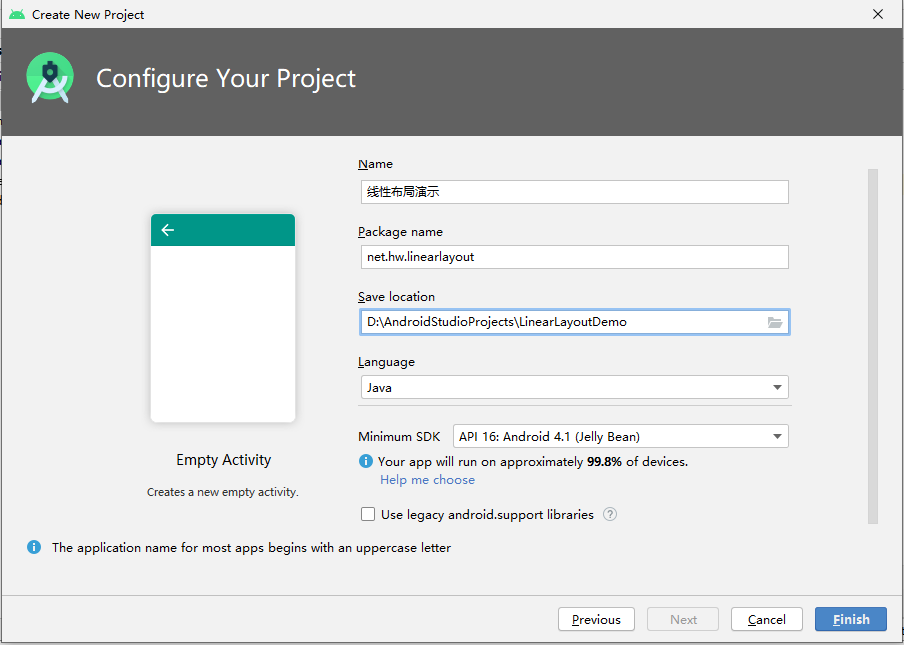

1、創建安卓應用【LinearLayoutDemo】

在這里插入圖片描述

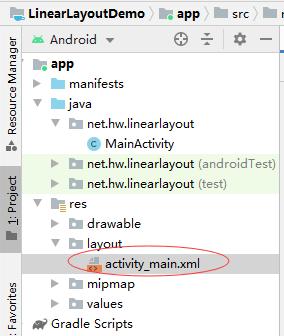

2、主布局資源文件activity_main.xml

在這里插入圖片描述

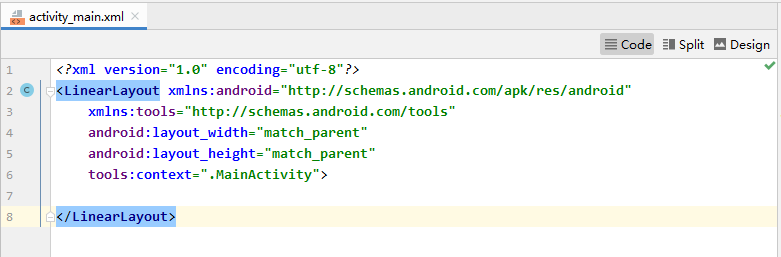

將約束布局改成線性布局

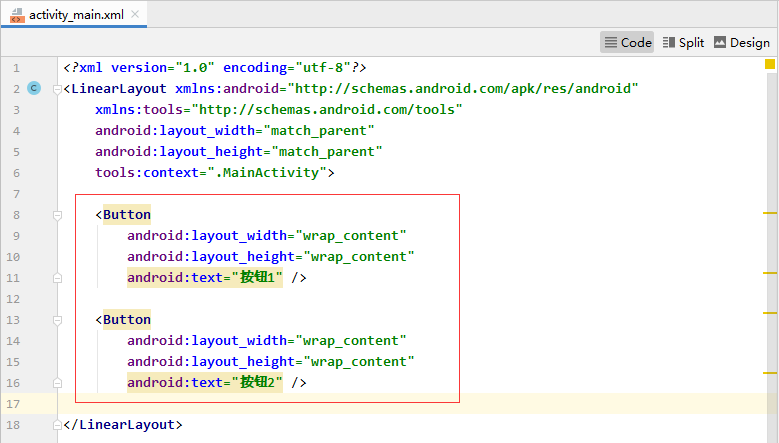

添加兩個按鈕

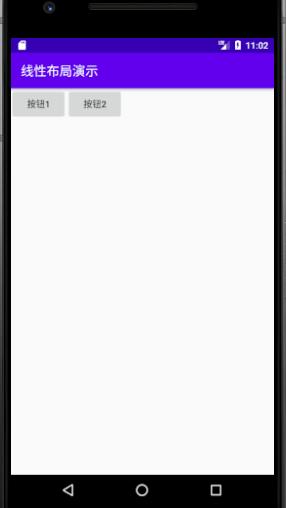

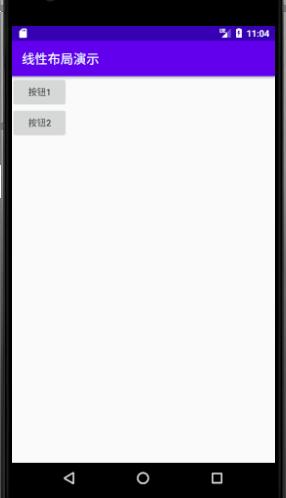

啟動應用，查看效果

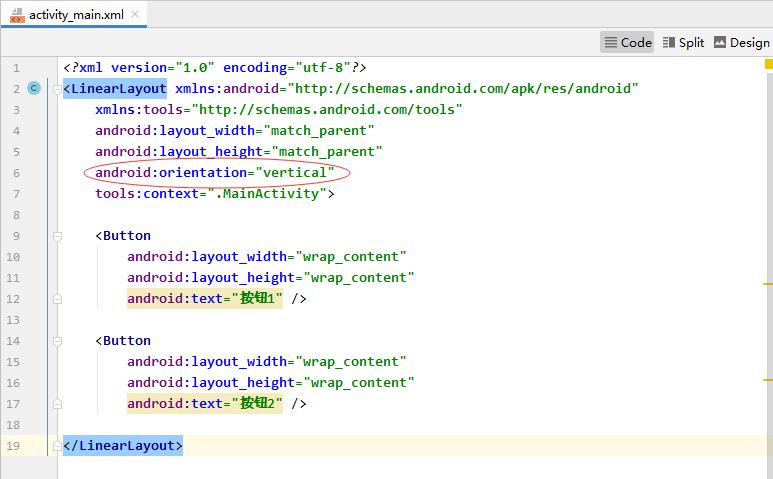

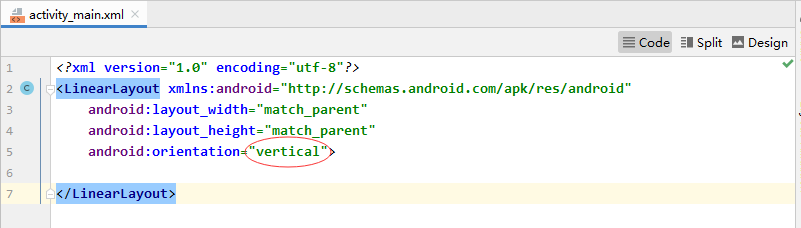

設置線性布局的方向 - orientation
啟動應用，查看效果

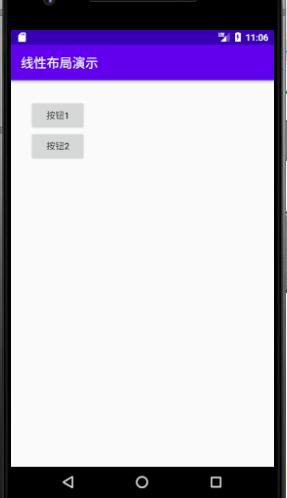

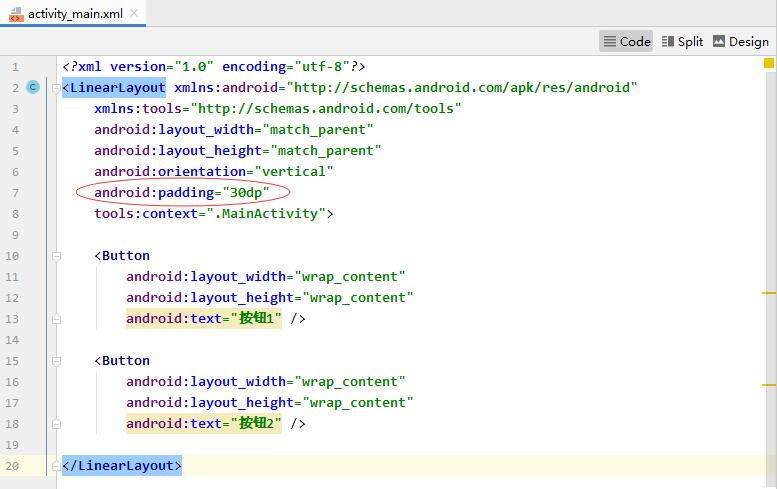

設置內邊距 - padding
啟動應用，查看效果
設置線性布局的對齊方式 - gravity
left、right、center搭配，共有九種對齊方式
線性布局gravity的默認值是left|top——左上

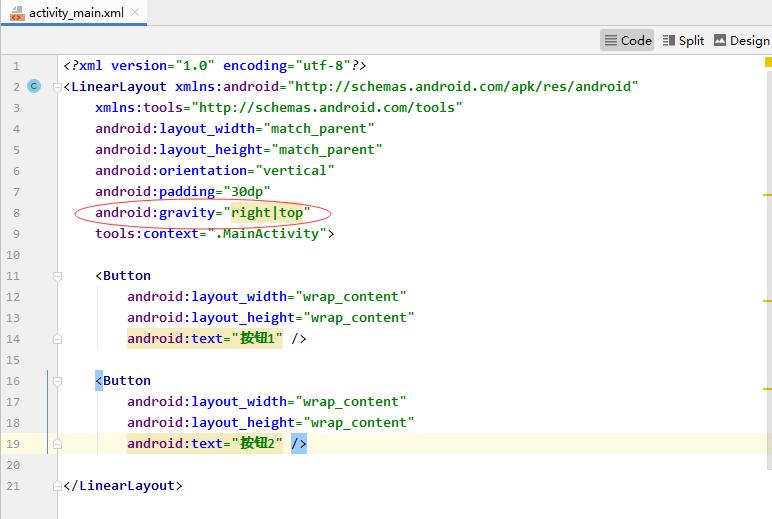

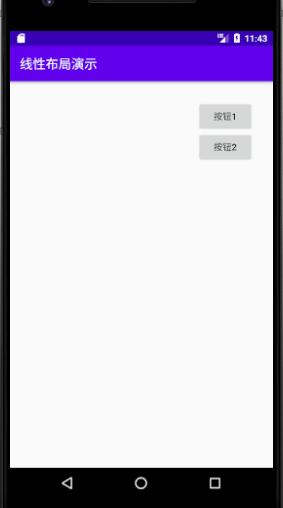

右上對齊 - right|top
啟動應用，查看效果

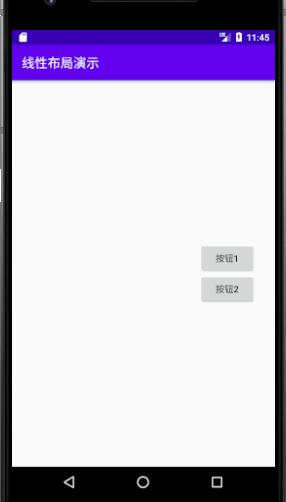

右中對齊 - right|center

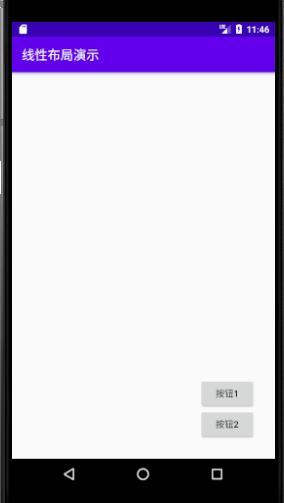

右下對齊 - right|bottom

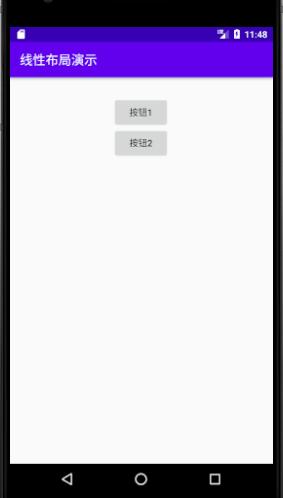

水平居中 - center_horizontal，相當于center|top

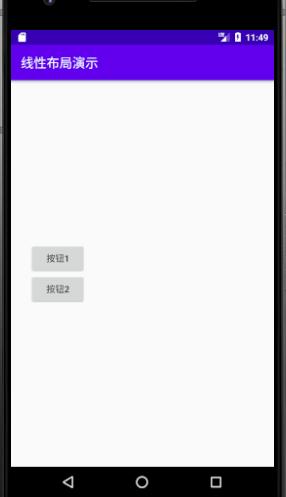

垂直居中 - center_vertical，相當于left|center

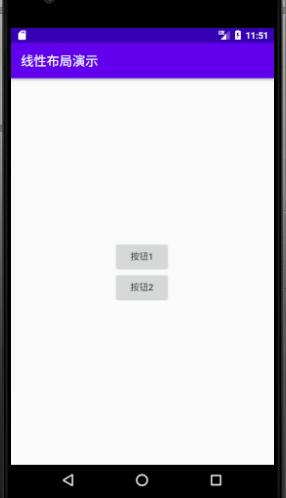

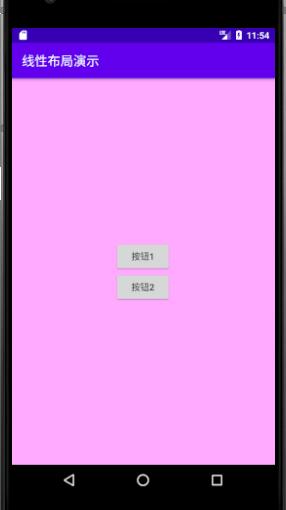

居中對齊 - center
背景屬性（背景色、背景圖片、背景配置文件）

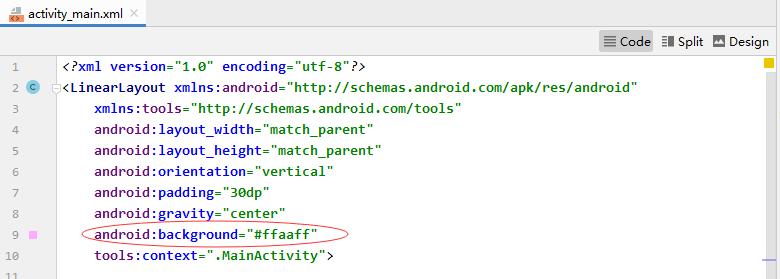

設置背景色
啟動應用，查看效果

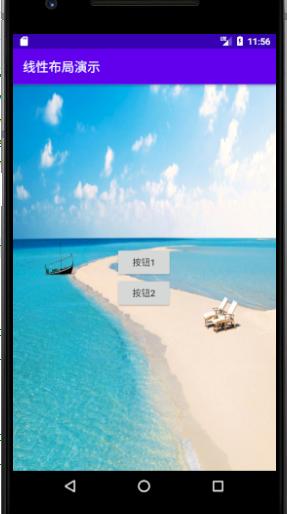

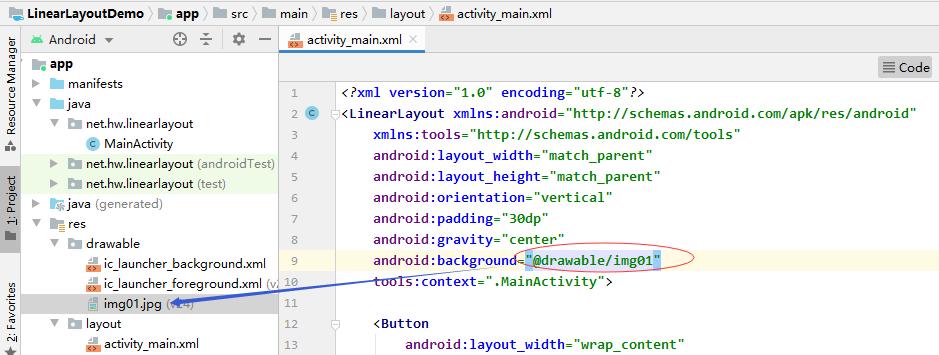

設置背景圖片
啟動應用，查看效果

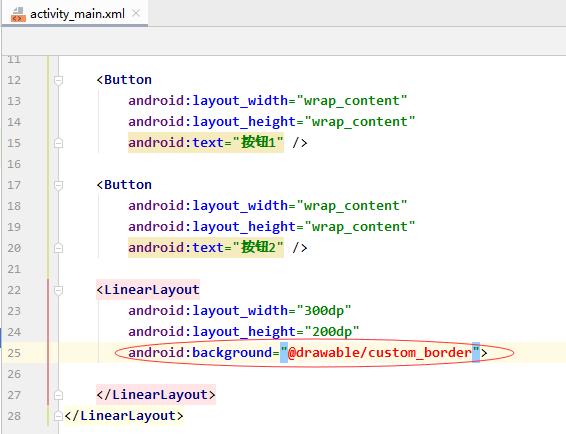

在第二個按鈕下添加一個線性布局

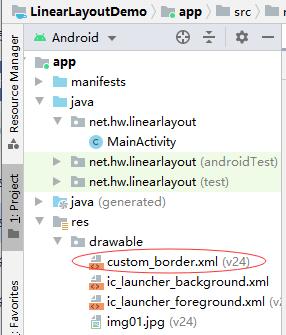

在drawable目錄里創建自定義邊框配置文件customer_border.xml

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">

    <corners android:radius="10dp" />
    <solid android:color="#04be02" />
    <stroke
        android:width="1dp"
        android:color="#555555" />
</shape>

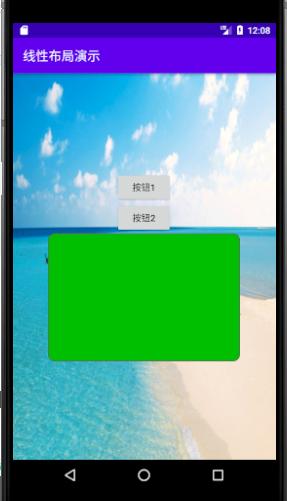

啟動應用，查看效果

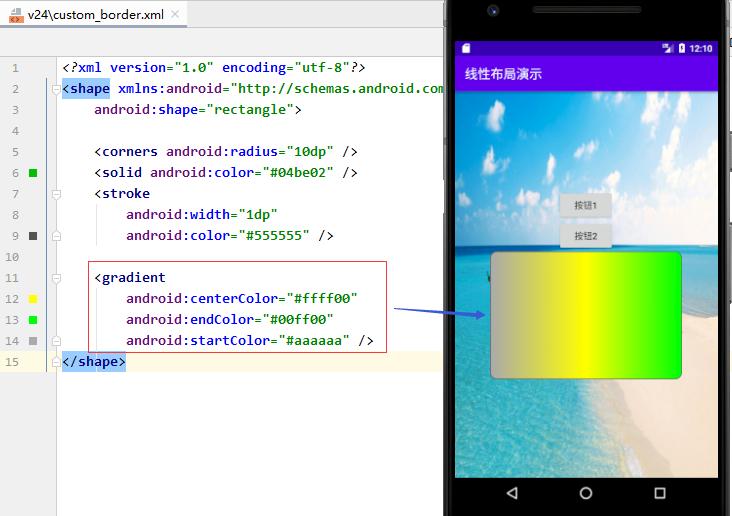

設置過渡色效果

（四）案例演示 —— 線性布局嵌套

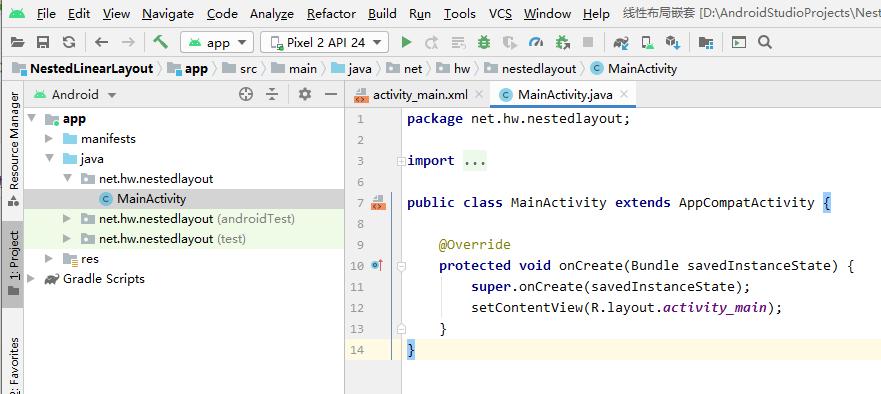

1、創建安卓應用【NestedLinearLayout】

在這里插入圖片描述

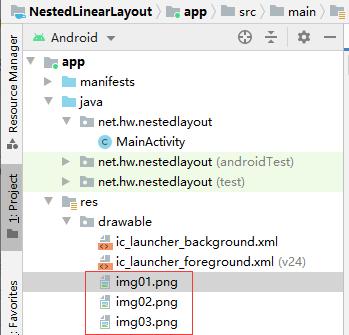

2、將三張小圖片拷貝到res/drawable目錄

在這里插入圖片描述

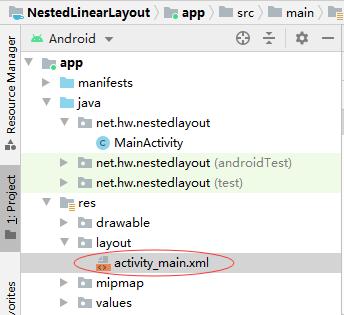

3、布局資源文件activity_main.xml

在這里插入圖片描述

將約束布局改成線性布局，設置方向屬性

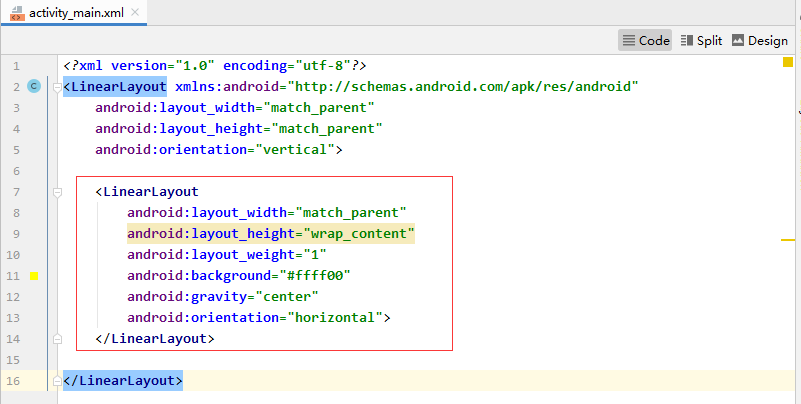

添加第一個線性布局

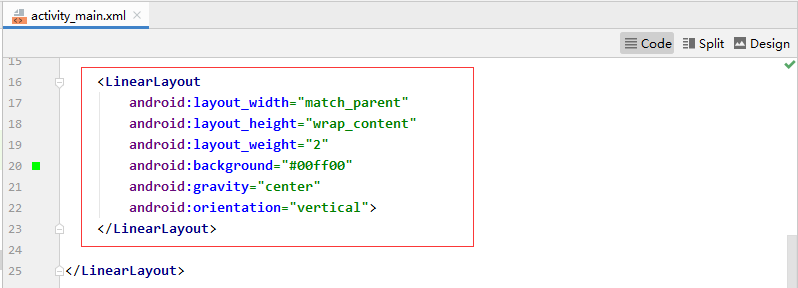

添加第二個線性布局

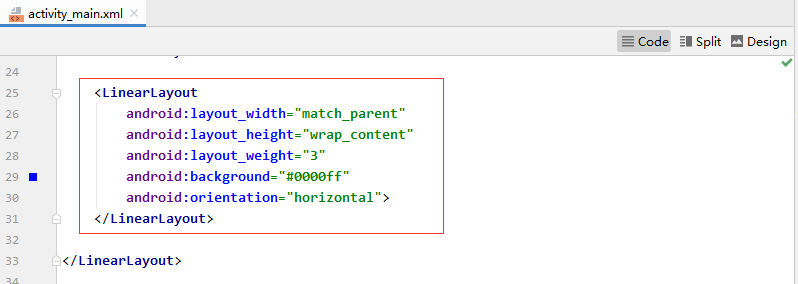

添加第三個線性布局

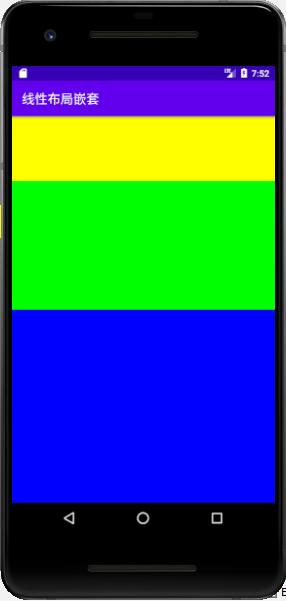

運行程序，查看結果（三個子布局按照1:2:3垂直瓜分手機屏幕）

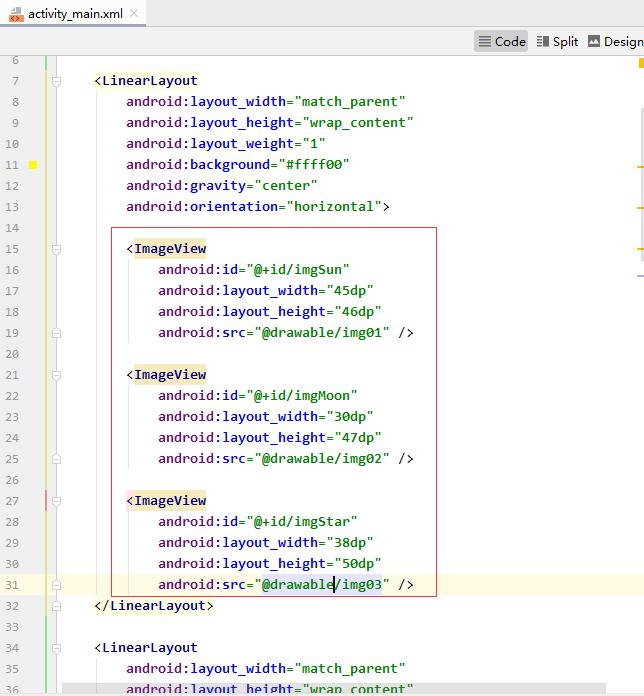

在第一個布局里添加三個圖像控件

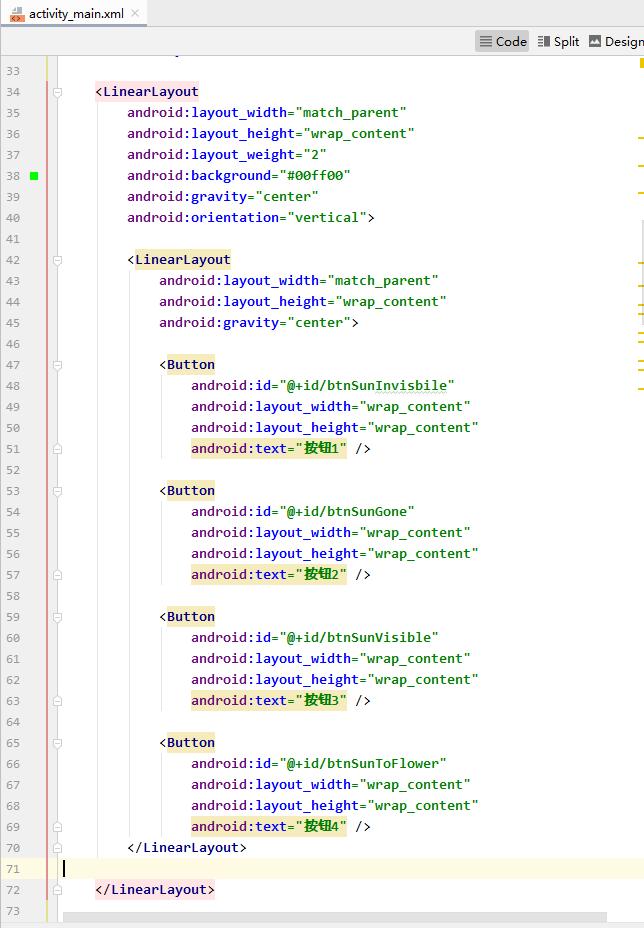

第二個線性布局里再嵌套一個橫向的線性布局，里面添加三個按鈕

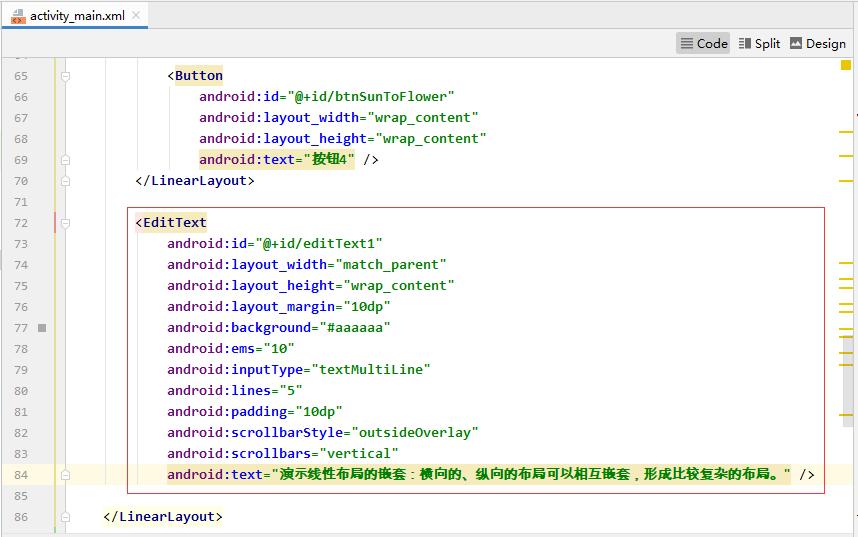

在第二個線性布局里再添加一個編輯框

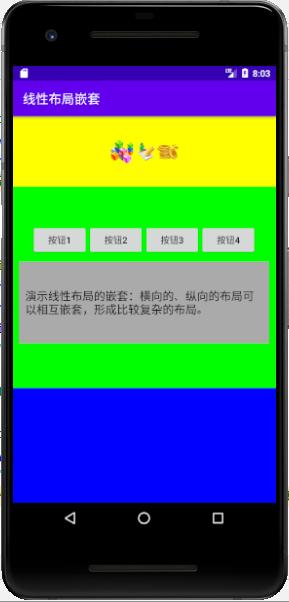

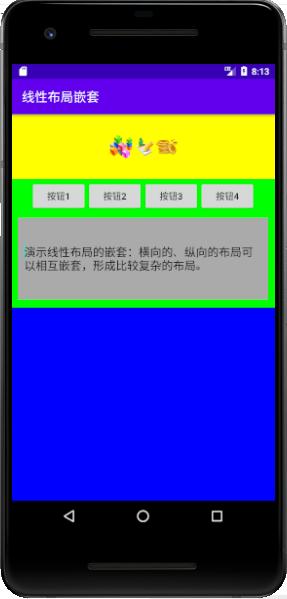

啟動應用，查看效果
本來三個子布局按照1:2:3比例垂直瓜分手機屏幕，但是在第二個子布局里添加子控件之后，瓜分比例就發生變化了，第二個子布局瓜分比例超過了第三個子布局，怎么才能保持原先的瓜分比例呢？

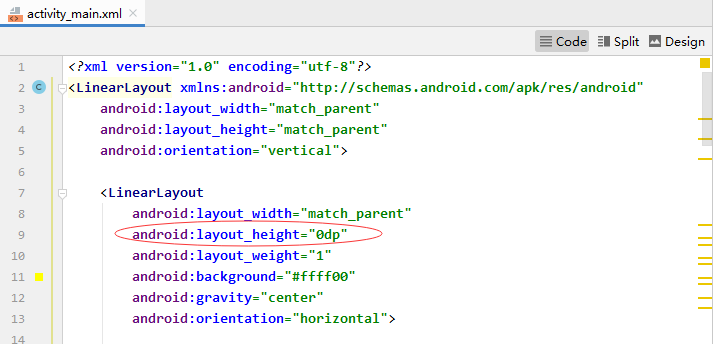

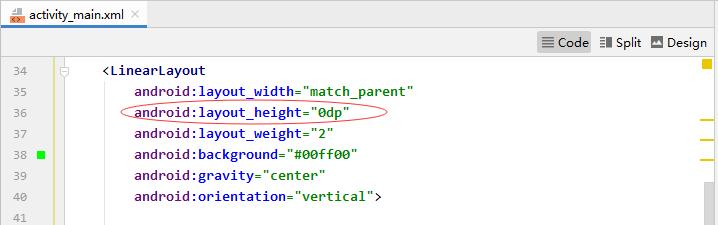

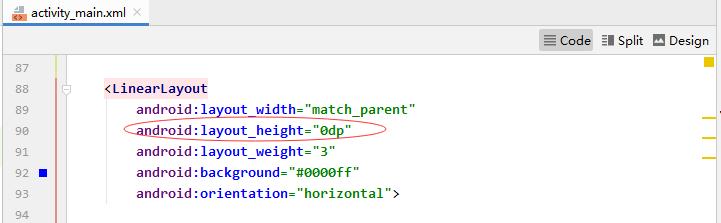

將三個子布局的layout_height屬性值統統設置為0dp

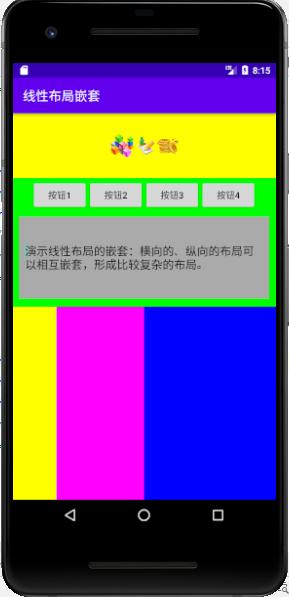

啟動應用，查看效果

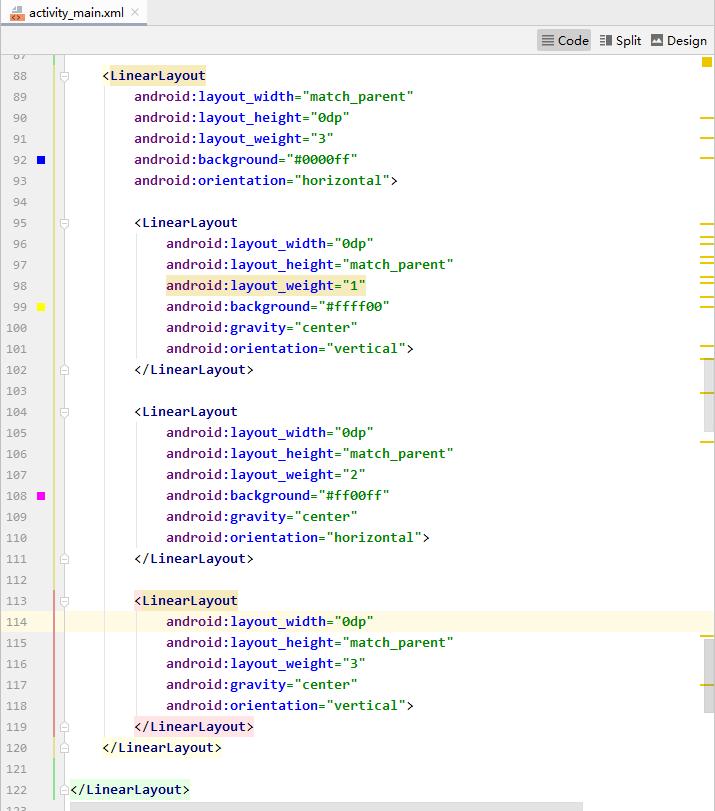

第三個線性布局再添加三個線性布局
啟動應用，查看效果

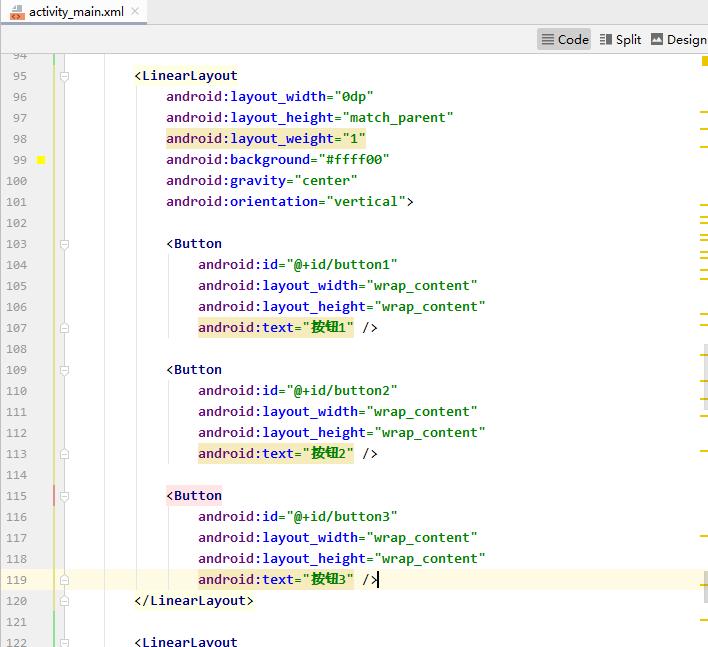

在第三個線性布局嵌套的第一個子布局里添加三個按鈕

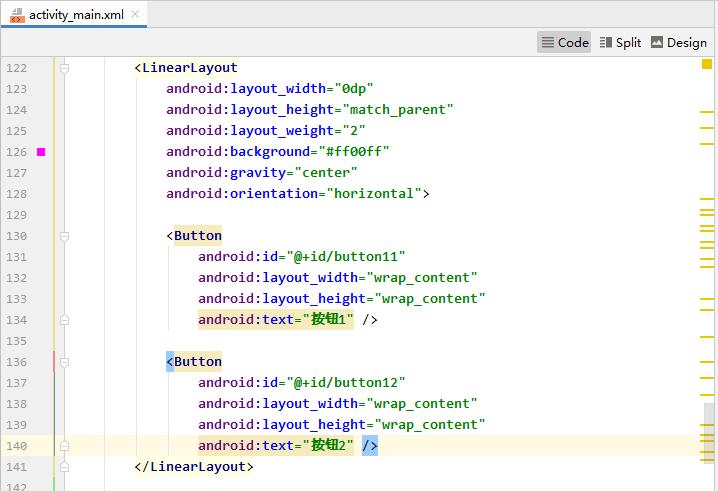

在第三個線性布局嵌套的第二個子布局里添加兩個按鈕

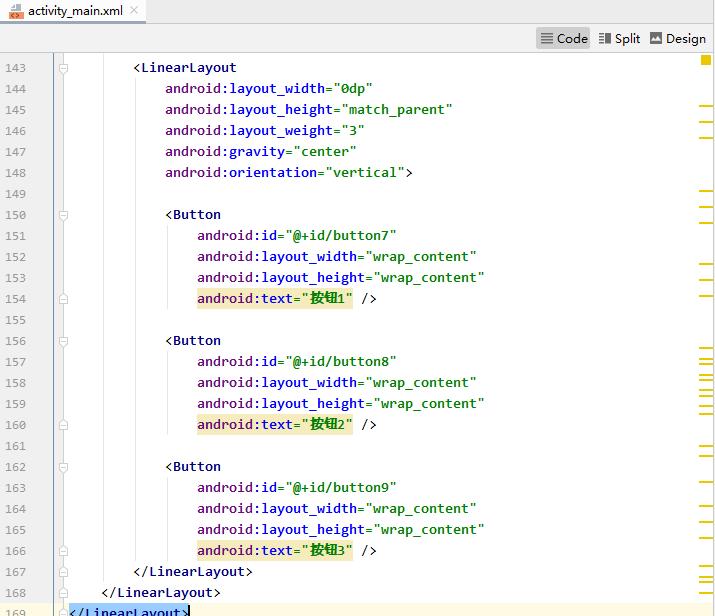

在第三個線性布局嵌套的第二個子布局里添加三個按鈕

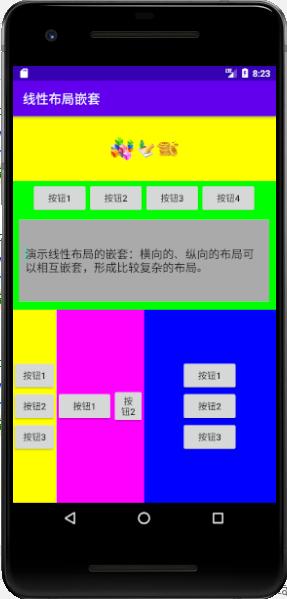

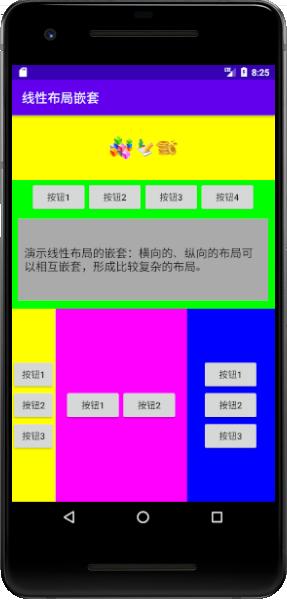

4、啟動應用，查看效果

紫色部分太窄，按鈕顯示不好看
將紫色部分與藍色部分的瓜分比例交換
查看布局資源文件activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:background="#ffff00"
        android:gravity="center"
        android:orientation="horizontal">

        <ImageView
            android:id="@+id/imgSun"
            android:layout_width="45dp"
            android:layout_height="46dp"
            android:src="@drawable/img01" />

        <ImageView
            android:id="@+id/imgMoon"
            android:layout_width="30dp"
            android:layout_height="47dp"
            android:src="@drawable/img02" />

        <ImageView
            android:id="@+id/imgStar"
            android:layout_width="38dp"
            android:layout_height="50dp"
            android:src="@drawable/img03" />
    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="2"
        android:background="#00ff00"
        android:gravity="center"
        android:orientation="vertical">

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:gravity="center">

            <Button
                android:id="@+id/btnSunInvisbile"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕1" />

            <Button
                android:id="@+id/btnSunGone"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕2" />

            <Button
                android:id="@+id/btnSunVisible"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕3" />

            <Button
                android:id="@+id/btnSunToFlower"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕4" />
        </LinearLayout>

        <EditText
            android:id="@+id/editText1"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_margin="10dp"
            android:background="#aaaaaa"
            android:ems="10"
            android:inputType="textMultiLine"
            android:lines="5"
            android:padding="10dp"
            android:scrollbarStyle="outsideOverlay"
            android:scrollbars="vertical"
            android:text="演示線性布局的嵌套：橫向的、縱向的布局可以相互嵌套，形成比較復雜的布局。" />

    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="3"
        android:background="#0000ff"
        android:orientation="horizontal">

        <LinearLayout
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:background="#ffff00"
            android:gravity="center"
            android:orientation="vertical">

            <Button
                android:id="@+id/button1"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕1" />

            <Button
                android:id="@+id/button2"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕2" />

            <Button
                android:id="@+id/button3"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕3" />
        </LinearLayout>

        <LinearLayout
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="3"
            android:background="#ff00ff"
            android:gravity="center"
            android:orientation="horizontal">

            <Button
                android:id="@+id/button11"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕1" />

            <Button
                android:id="@+id/button12"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕2" />
        </LinearLayout>

        <LinearLayout
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="2"
            android:gravity="center"
            android:orientation="vertical">

            <Button
                android:id="@+id/button7"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕1" />

            <Button
                android:id="@+id/button8"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕2" />

            <Button
                android:id="@+id/button9"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按鈕3" />
        </LinearLayout>
    </LinearLayout>
</LinearLayout>

三、課后作業

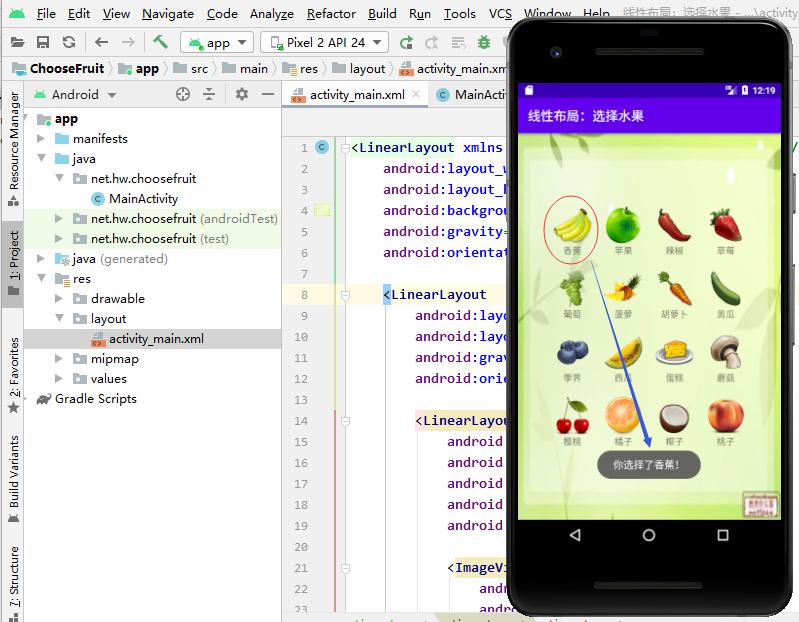

1、選擇水果

單擊某個水果圖標，彈出吐司提示用戶選擇了什么水果

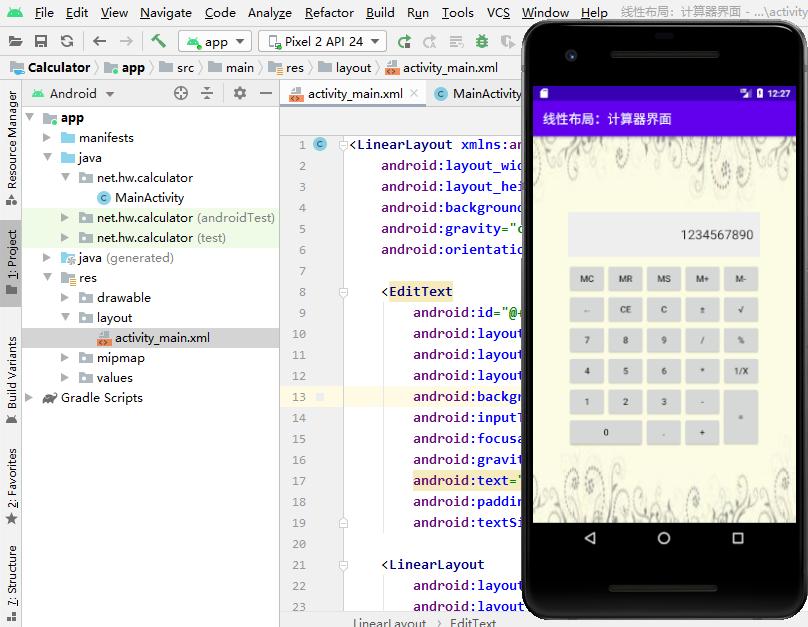

2、計算器界面

在這里插入圖片描述
