Matlab學習筆記 Day13

注：僅供學習使用，部分內容來自學校課程課件或網絡，理性探討。

特殊二維圖形的繪制（specgraph函數庫）
1.條形圖
bar(x,width,style)（縱向）
barh(x,width,style)（橫向）
當x是m × n階的矩陣時，繪制的條形圖以分組或堆積的形式表現。矩陣中每一行元素繪制在一組中，每一列元素繪制在每組中相對應的位置上。其中，width設置條形的相對寬度和控制在一組內條形的間距，默認值為0.8，style指定條形的排列模式，類型有’group’（分組）和 ‘stack’（堆積），默認時采用’group’模式。

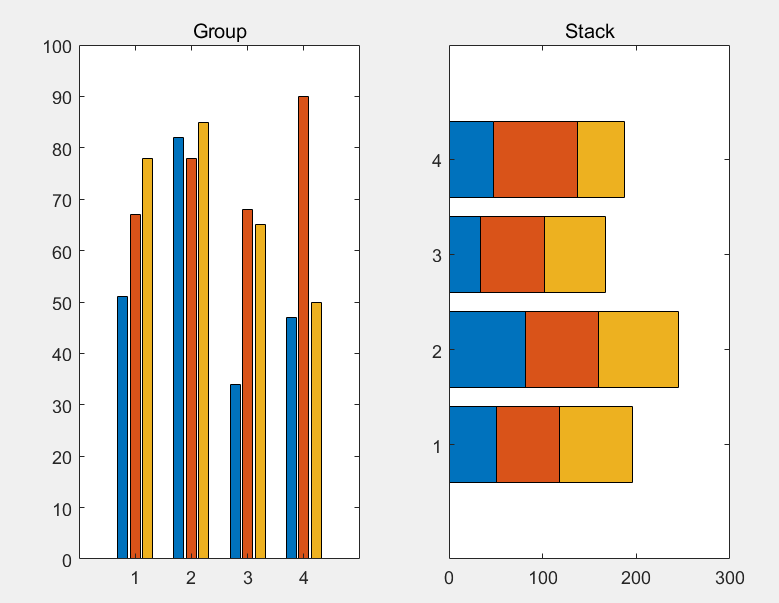

圖例：縱向group圖和橫向stack圖

樣例代碼參考：

x=[51,82,34,47;67,78,68,90;78,85,65,50]';
subplot(1,2,1); bar(x,'group');
title('Group'); axis([0,5,0,100]);
subplot(1,2,2); barh(x, 'stack'); title('Stack');

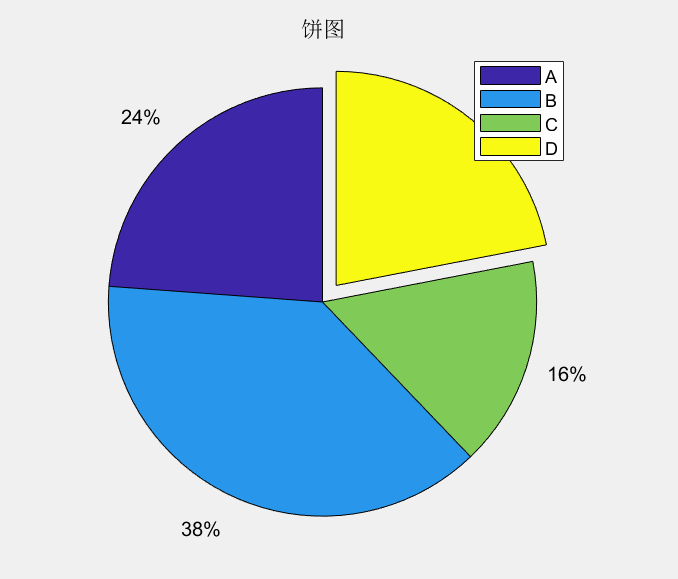

2.餅圖
pie(x,explode)
x可以是向量或者矩陣。explode是與x同等大小的向量或矩陣，與explode對應的非零值將從餅圖中心分離出來，缺省時，餅圖為整體。

圖例：

樣例代碼參考：

x=[51,82,34,47;67,78,68,90;78,85,65,50]';
pie(x(:,1),[0,0,0,1]);title('餅圖');
legend('A','B','C','D');

3.散點圖
scatter(x,y,s,c,‘filled’)
其中，x、y、s和c為同等大小的向量。x和y用于定位數據點；s指定繪圖點的大小(以象素為單位)，s也可以是一個標量，則所有數據點同等大小；c指定繪圖所使用的色彩，c也可以是一個標量，所有數據點使用同一種顏色；'filled’表示填充繪圖點，默認時，數據點是空心的。

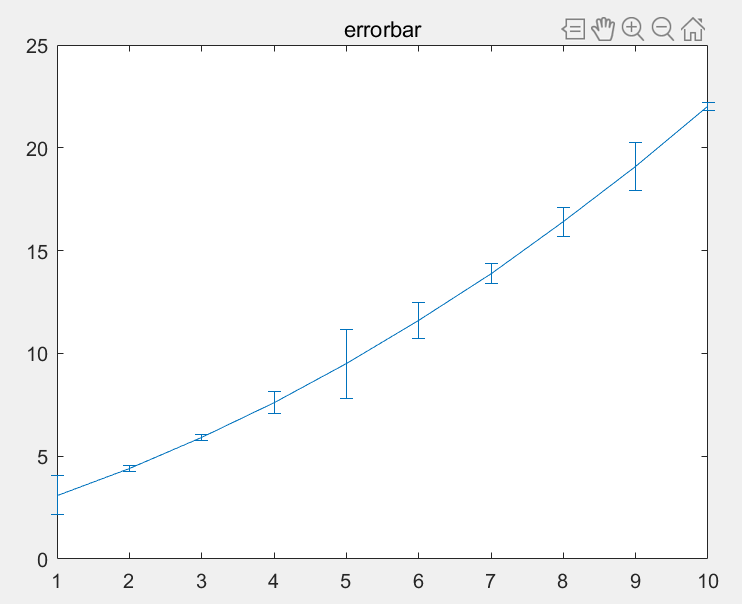

4.誤差條形圖
errorbar(x,y,e,s)
繪制數據點(x(i),y(i))的誤差條形圖。誤差條對稱地分布在yi的上方和下方，長度為ei。

errorbar(x,y,l,u,s)
功能：繪制數據點(x(i),y(i))的誤差條形圖。誤差條分布在yi上方的長度為ui,下方的長度為li。字符串s設置顏色和線型。

圖例：

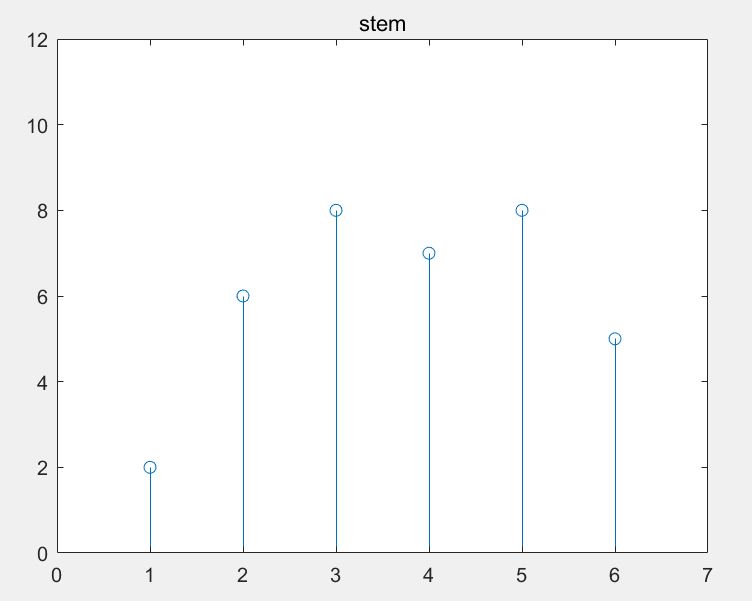

5.離散桿狀圖
stem (Y) 或 stem (X,Y) 或 stem(X,Y,‘filled’)
繪制數據點X(i),Y(i)的離散桿狀圖

圖例：

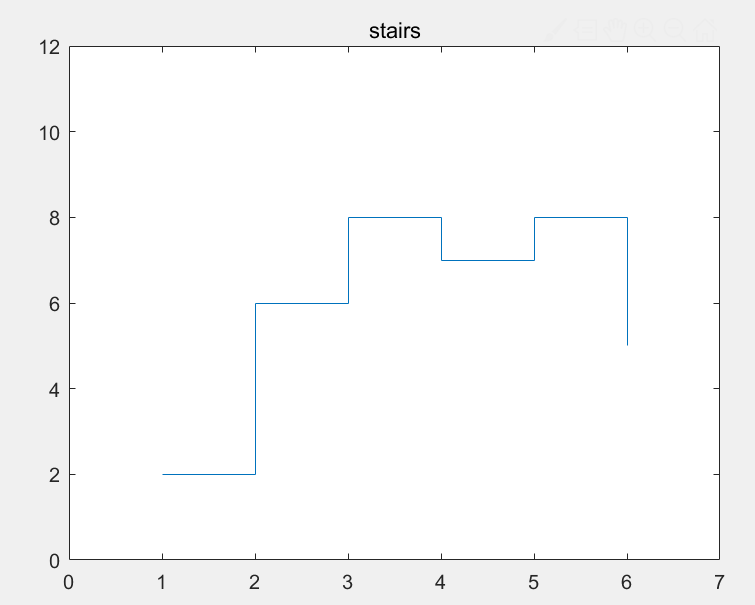

6.階梯狀圖
stairs(Y) 或 stairs(X, Y) 或 stairs(X,Y,Style)
繪制數據點X(i),Y(i)的階梯狀圖，Style指定繪圖方式（顏色、線型、點形）。

圖例：

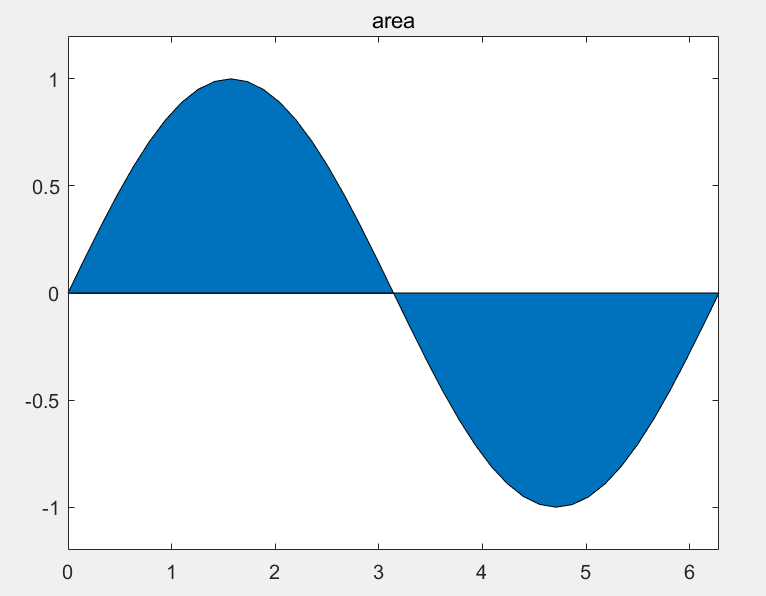

7.面域圖
area(Y)或area(X,Y)

圖例：

參考代碼：

x=0:pi/20:2*pi; y=sin(x); area(x,y)
axis([0  2*pi  -1.2 1.2])
title('area')

8.填充圖
fill(x1,y1,選項1,x2,y2,選項2,…)
fill函數按向量元素下標漸增次序依次用直線段連接x、y對應元素定義的數據點。假若這樣連接所得折線不封閉，那么MATLAB將自動把該折線的首尾連接起來，構成封閉多邊形，然后將多邊形內部涂滿指定的顏色。

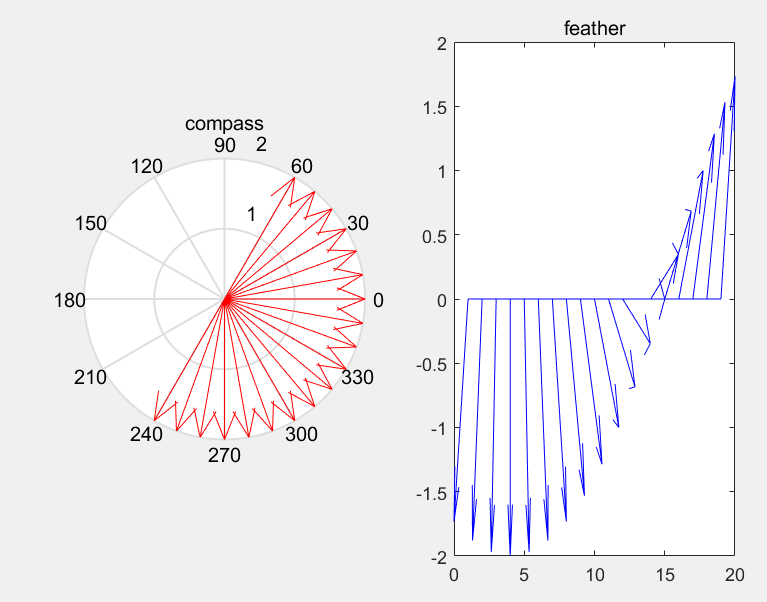

9.復數向量圖
compass(z)或compass(u,v)：羅盤圖
featuher(z)或faether(u,v)：羽毛圖
其中，z為復數向量，u、v分別為復數向量的實部和虛部

參考代碼：

theta = (-120:10:60)*pi/180;
r = 2*ones(size(theta));
[u,v] = pol2cart(theta,r);
subplot(1,2,1);compass(u,v,'r');title('compass');
subplot(1,2,2);feather(u,v,'b'); title('feather')

圖例：

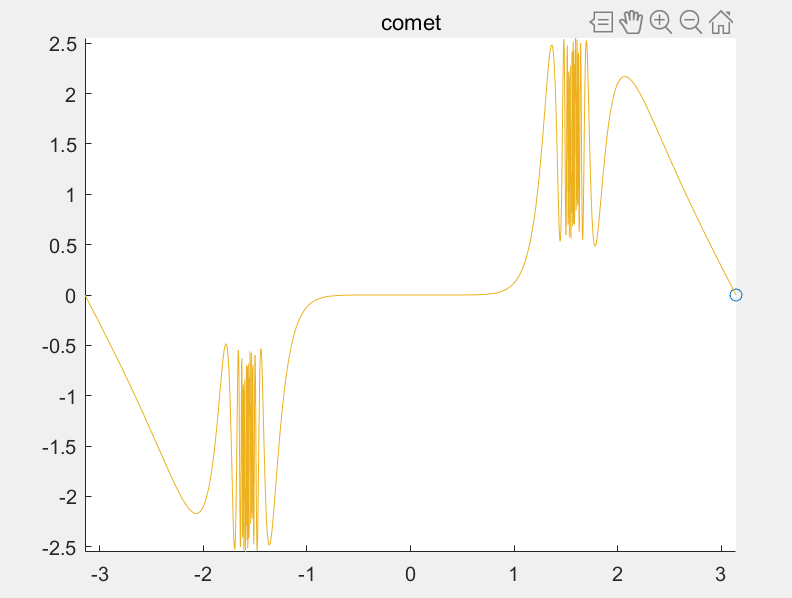

10.彗星圖
comet(x,y)
繪制數據點x(i),y(i)的彗星軌跡圖。

圖例：

代碼參考樣例：

t=-pi:pi/1000:pi;
comet(t, tan(sin(t))-sin(tan(t)))
title('comet')

注意：MATLAB中圖形的顏色可以使用colormap()更改繪制色系，使圖形的繪制色彩更加豐富，視覺效果更加良好。
