部分筆記參考自點擊這里

cv::Point與cv::Scalar

Point表示2D平面上的一個點(x, y)

Point p;
p.x = 11;
p.y = 14;

或者

Point p = Point(11, 14);
    1

Scalar表示四個元素的向量

Scalar(a, b, c, d)//a = blue, b = green, c = red, d = alpha;

繪制線:cv::line

第一個參數:表示繪制的目標圖像的Mat對象
第二個參數:表示繪制的起點坐標的Point對象
第三個參數:表示繪制的終點坐標的Point對象
第四個參數:表示繪制線的顏色的Scalar對象
第五個參數:表示線的寬度
第六個參數:表示線的類型(LINE_4\LINE_8\LINE_AA)

繪制橢圓:cv::ellipse

第一個參數:表示背景圖像的Mat對象
第二個參數:表示橢圓中心點的Point對象
第三個參數:表示橢圓半徑的Size對象,如Size(src.cols/4, src.rows/8)
第四個參數:表示橢圓沿橢圓中心點的順時針方向旋轉的角度
第五個參數:表示橢圓弧長繪制的開始角度
第六個參數:表示橢圓弧長繪制的結束角度
第七個參數:表示繪制線的顏色的Scalar對象
第八個參數:表示線的寬度
第九個參數:表示線的類型(LINE_4\LINE_8\LINE_AA)

繪制矩形:cv::rectange

第一個參數:表示背景圖像(畫布)的Mat對象
第二個參數:表示矩形范圍Rect對象,Rect對象的第一個參數表示矩形左上角頂點的x坐標,第二個參數表示矩形左上角頂點的y坐標,第三個參數表示矩形的寬度,第四個參數表示矩形的高度
第三個參數:表示繪制線的顏色的Scalar對象
第四個參數:表示線的寬度
第五個參數:表示線的類型(LINE_4\LINE_8\LINE_AA)

繪制圓:cv::circle

第一個參數:表示背景圖像(畫布)的Mat對象
第二個參數:表示圓心坐標的Point對象
第三個參數:表示圓的半徑
第四個參數:表示繪制線的顏色的Scalar對象
第五個參數:表示線的寬度
第六個參數:表示線的類型(LINE_4\LINE_8\LINE_AA)

繪制填充多邊形:cv::fillPoly

第一個參數:表示背景圖像(畫布)的Mat對象
第二個參數:表示要繪制的輪廓的點的Point的二級指針,有二維數組初始化
第三個參數:表示對于輪廓需要繪制的點的個數,為一位數組或者一級指針
第四個參數:繪制的輪廓數
第五個參數:表示繪制線的顏色的Scalar對象
第六個參數:表示線的類型(LINE_4\LINE_8\LINE_AA)

繪制文字:cv::putText

第一個參數:表示背景圖像(畫布)的Mat對象

第二個參數:表示要繪制的文字內容

第三個參數:繪制文字的位置坐標的Point對象

第四個參數:待繪制文字的字體

第五個參數:待繪制文字的縮放比例

第六個參數:表示繪制線的顏色的Scalar對象

第七個參數:表示線的寬度

第八個參數:表示線的類型(LINE_4\LINE_8\LINE_AA)

生成隨機線

• 隨機數生成cv::RNG

  隨機數生成器RNG rng(12345);
  生成正態分布隨機數uniform(int a, int b)，隨機生成啊[a, b)之間的數

參考代碼

#include<opencv2/opencv.hpp>
#include<iostream>
using namespace std;
using namespace cv;
//各個函數的聲明
void myline();
void myellipse();
void myrectangle();
void mycircle();
void myfillPoly();
void myputText();
void myrng();
/*主程序進入口*/
int main()
{
    //函數的調用
    myline();
    myellipse();
    myrectangle();
    mycircle();
    myfillPoly();
    myputText();
    myrng();
    return 0;
}
/*各個函數的定義*/
//繪制直線
void myline() {
    Mat lineimage(500,500,CV_8UC3,Scalar(0,0,0));
    Scalar color=Scalar(255,0,0);
    Point p1=Point(100,100);
    Point p2=Point(300,300);
    line(lineimage,p1,p2,color,1,LINE_8);
    namedWindow("繪制直線");
    imshow("繪制直線",lineimage);
    waitKey(0);
}
//繪制橢圓
void myellipse() {
    Mat ellipseimage(500,500,CV_8UC3,Scalar(0,0,0));
    Scalar color=Scalar(255,0,0);
    Point p1=Point(ellipseimage.cols/2,ellipseimage.rows/2);
    Size size=Size(ellipseimage.cols/4,ellipseimage.rows/8);
    ellipse(ellipseimage,p1,size,0,0,360,color,1,LINE_8);
    namedWindow("繪制橢圓");
    imshow("繪制橢圓",ellipseimage);
    waitKey(0);
}
//繪制矩形
void myrectangle() {
    Mat rectangleimage(500,500,CV_8UC3,Scalar(0,0,0));
    Scalar color=Scalar(255,0,0);
    Point p1;
    p1.x=rectangleimage.cols/2;
    p1.y=rectangleimage.rows/2;
    rectangle(rectangleimage,Rect(p1.x,p1.y,100,100),color,1,LINE_8);
    namedWindow("繪制矩形");
    imshow("繪制矩形",rectangleimage);
    waitKey(0);
}
//繪制圓
void mycircle() {
    Mat circleimage(500,500,CV_8UC3,Scalar(0,0,0));
    Scalar color(255,0,0);
    Point p1=Point(circleimage.cols/2,circleimage.rows/2);
    circle(circleimage,p1,100,color,1,LINE_8);
    namedWindow("繪制圓");
    imshow("繪制圓",circleimage);
    waitKey(0);
}
//繪制填充多邊形
void myfillPoly() {
    Mat fillPolyimage(500,500,CV_8UC3,Scalar(0,0,0));
    Scalar color=Scalar(255,0,0);
    Point p[4];
    p[0]=Point(100,100);
    p[1]=Point(100,300);
    p[2]=Point(200,300);
    p[3]=Point(200,100);
    const Point* pp[] = { p };
    int number[] = {4};
    fillPoly(fillPolyimage,pp,number,1,color,LINE_8);
    namedWindow("繪制填充多邊形");
    imshow("繪制填充多邊形",fillPolyimage);
    waitKey(0);
}
//繪制文字
void myputText() {
    Mat putTextimage(500,500,CV_8UC3,Scalar(0,0,0));
    Scalar color=Scalar(255,0,0);
    Point p1=Point(100,100);
    putText(putTextimage,"pipihan",p1,CV_FONT_HERSHEY_COMPLEX,1.0,color,1,LINE_8);
    namedWindow("繪制文字");
    imshow("繪制文字",putTextimage);
    waitKey(0);
}
//繪制隨機直線
void myrng() {
    RNG rng(12345);//生成高斯隨機函數
    Point p1;
    Point p2;
    Mat RNGimage(500,500,CV_8UC3,Scalar(0,0,0));
    for(int i=0;i<10;i++) {
        p1.x=rng.uniform(0,RNGimage.cols);//生成任意x坐標
        p2.x=rng.uniform(0,RNGimage.cols);
        p1.y=rng.uniform(0,RNGimage.rows);//生成任意y坐標
        p2.y=rng.uniform(0,RNGimage.rows);
        Scalar color=Scalar(rng.uniform(0,255),rng.uniform(0,255),rng.uniform(0,255));//隨機生成顏色
        line(RNGimage,p1,p2,color,1,LINE_8);//畫直線
    }
    namedWindow("繪制隨機直線");
    imshow("繪制隨機直線",RNGimage);
    waitKey(0);
}

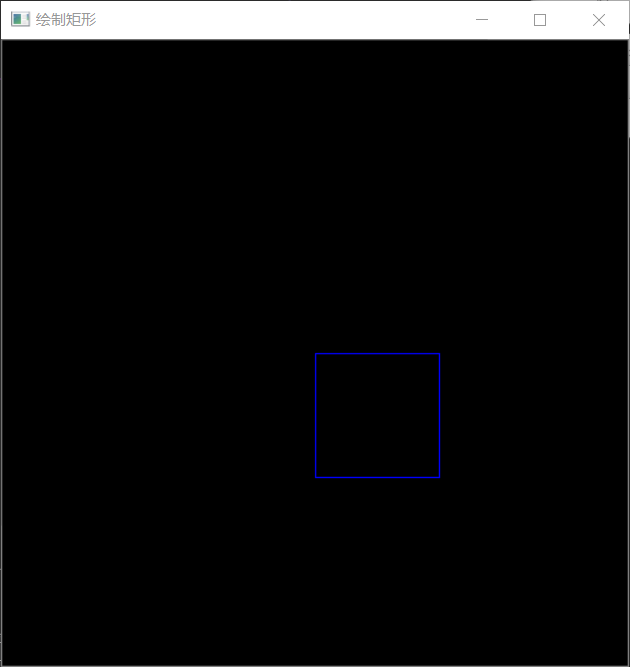

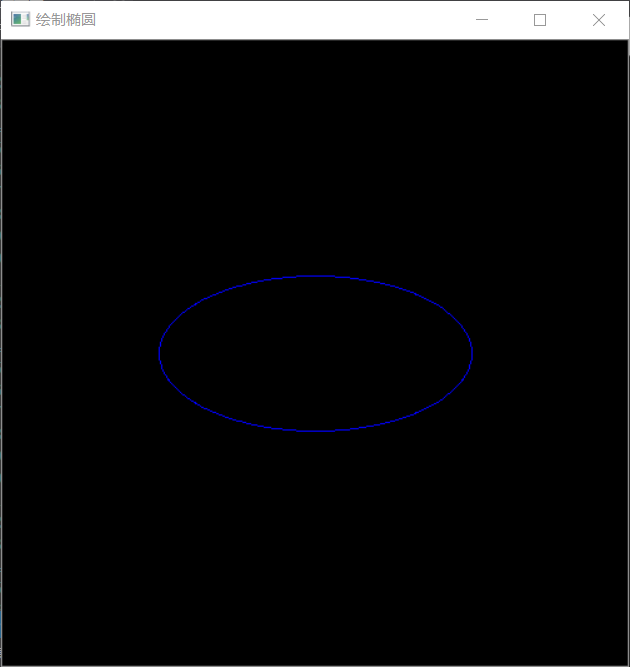

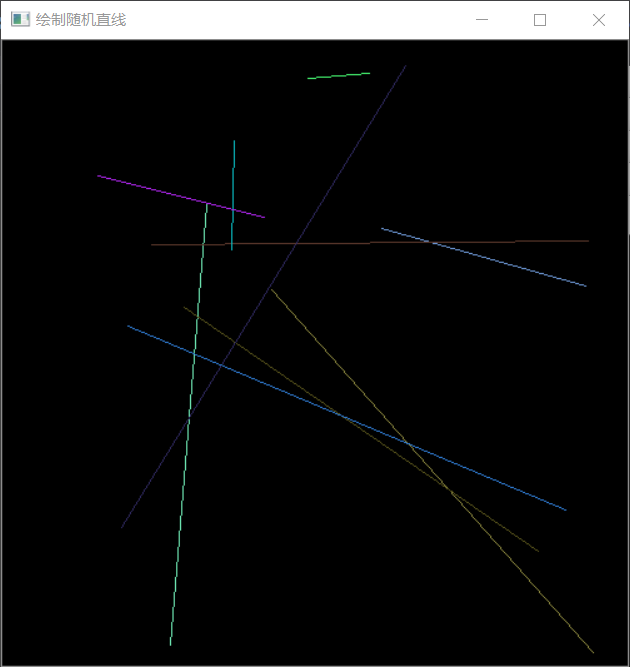

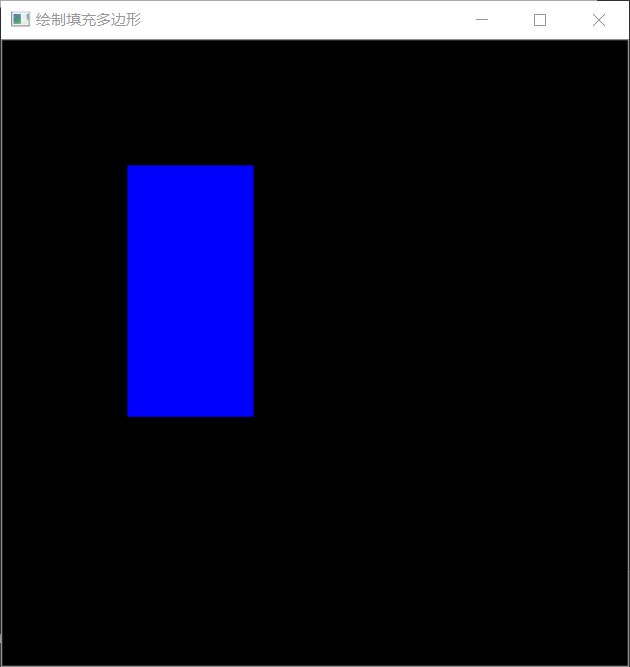

效果圖
