多圖形顯示

1.圖形分割

subplot(m,n,p)將當前窗口分割成m*n個視圖區域，并指定第p個視圖為當前視圖。

subplot('position',[left right width height])：產生的新子區域的位置由用戶指定，后面的四元組為區域的具體參數控制，寬高的取值范圍都是[0,1]。

>> subplot(2,1,1)
>> subplot(2,1,2)

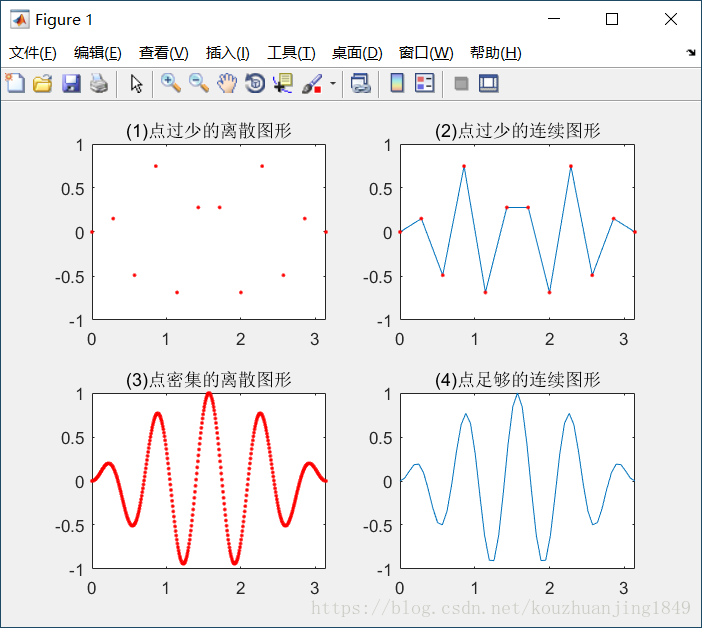

顯示4*4圖形分割。

>> t1=(0:11)/11*pi;
>> t2=(0:400)/400*pi;
>> t3=(0:50)/50*pi;
>> y1=sin(t1).*sin(9*t1);
>> y2=sin(t2).*sin(9*t2);
>> y3=sin(t3).*sin(9*t3);
>> subplot(2,2,1),plot(t1,y1,'r.')
>> axis([0,pi,-1,1]),title('(1)點過少的離散圖形')
>> subplot(2,2,2),plot(t1,y1,t1,y1,'r.')
>> axis([0,pi,-1,1]),title('(2)點過少的連續圖形')
>> subplot(2,2,3),plot(t2,y2,'r.')
>> axis([0,pi,-1,1]),title('(3)點密集的離散圖形')
>> subplot(2,2,4),plot(t3,y3)
>> axis([0,pi,-1,1]),title('(4)點足夠的連續圖形')

2.圖形疊加

圖形保持命令hold on/off控制原有圖形的保持與不保持

>> N=9;
>> t=0:2*pi/N:2*pi;
>> x=sin(t);y=cos(t);
>> tt=reshape(t,2,(N+1)/2);
>> tt=flipud(tt);
>> tt=tt(:);
>> xx=sin(tt);yy=cot(tt);

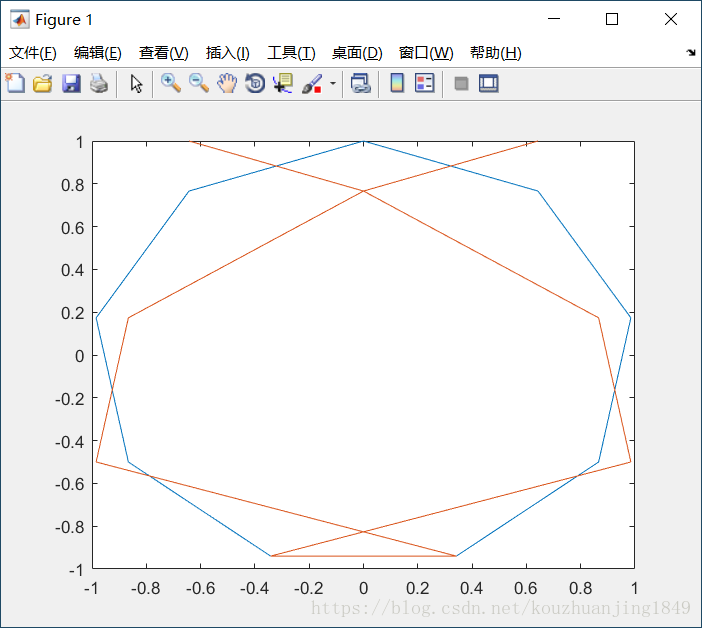

>> plot(x,y)
>> hold on
>> plot(xx,y)
>> hold off

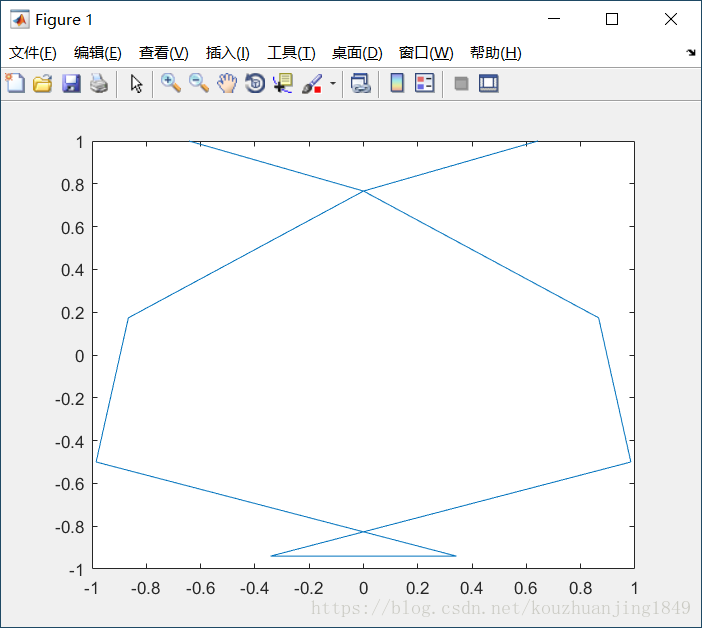

>> plot(xx,y)

fplot命令是專門用于畫圖像的命令。用其所做出來的圖像要比用plot命令做出的圖像光滑準確。

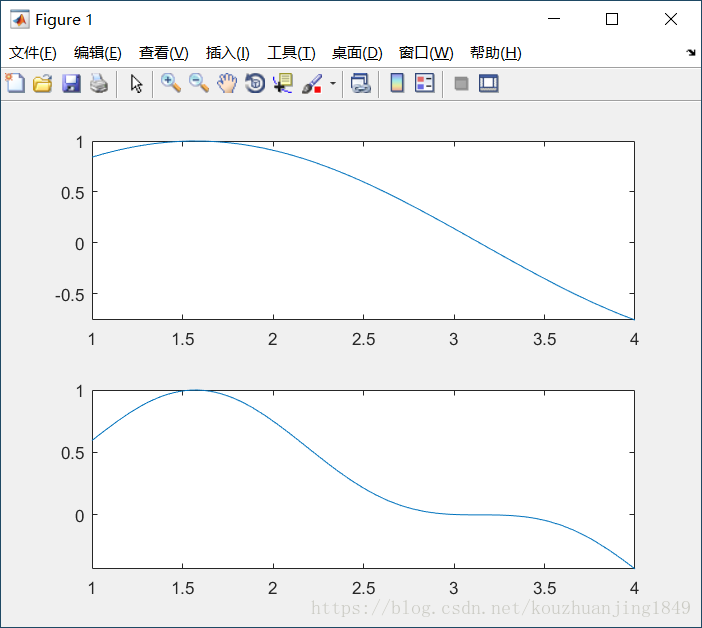

做出函數y=sinx、y=(sinx)^3，x∈[1,4]的圖像。

>> subplot(2,1,1),fplot(@(x)sin(x),[1,4]);
>> subplot(2,1,2),fplot(@(x)sin(x).^3,[1,4]);

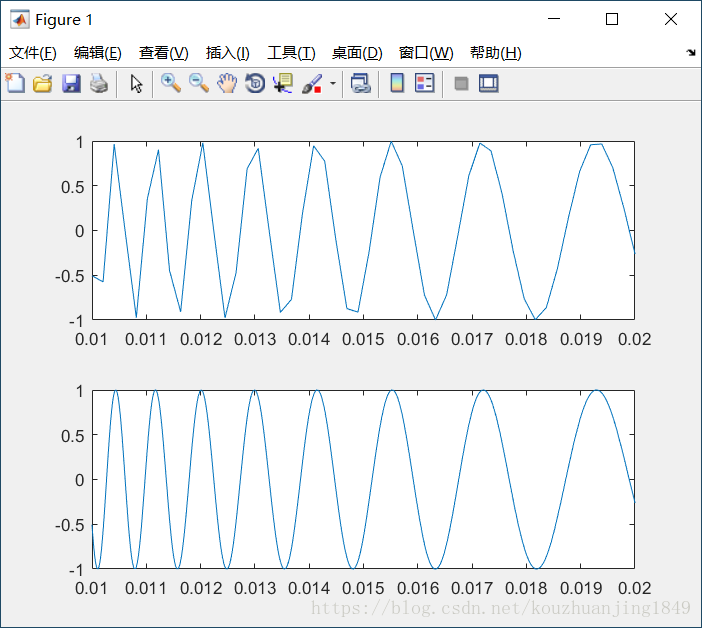

做出函數y=sin(1/x),x∈[0.01,0.02]的圖像。

>> x=linspace(0.01,0.02,50);
>> y=sin(1./x);
>> subplot(2,1,1),plot(x,y)
>> subplot(2,1,2),fplot(@(x)sin(1./x),[0.01,0.02])

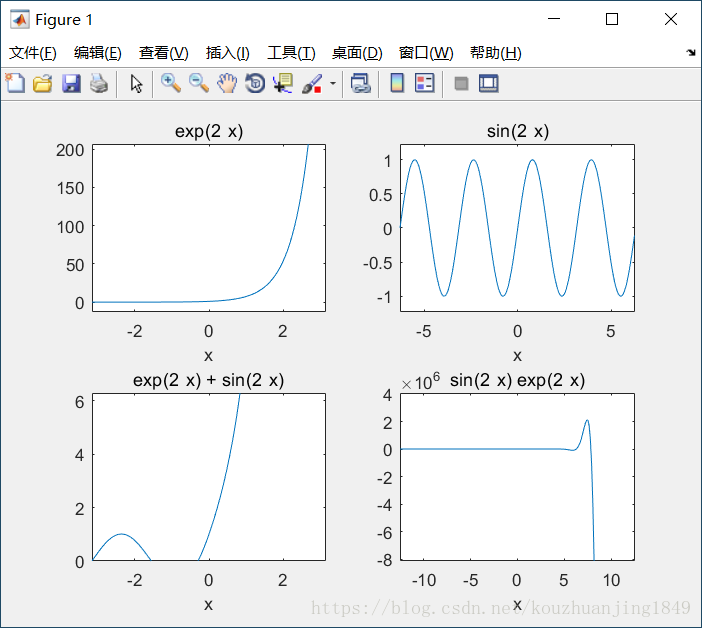

ezplot命令用于將一個符號函數圖形化。

繪制隱函數f1(x)=e^(2x)sin(2x),x∈(-π,π)的圖像。

>> syms x
>> f1 = exp(2*x)*sin(2*x);
>> subplot(2,2,1),ezplot(exp(2*x),[-pi,pi])
>> subplot(2,2,2),ezplot(sin(2*x))
>> subplot(2,2,3),ezplot(exp(2*x)+sin(2*x),[-pi,pi,0,2*pi])
>> subplot(2,2,4),ezplot(f1,[-4*pi,4*pi])

參考：MATLAB2016高級應用與仿真，李津、劉濤等編著，機械工業出版社
