SwiftUI學習筆記[path繪制]
標簽： IOS專欄 SwiftUI SwiftUI繪制 IOS繪制 IOS自定義 Swift繪制
前言
繪制的底層是強大的,我們所用的各端語言只是在現代UI追求的步伐中和用戶喜好的交互中求同存異，抽取封裝出自成個性風格的UI控件,當然面對萬億級別的客戶各個平臺的UI庫出也不可能滿足所有的客戶需求,當然一門語言的可制定性也意味著其強大,幾乎每個平臺都提供了接口讓開發者創造其UI的可能性,更可能的能滿足客戶需求。
一,Path 繪制【直線、圓弧、圓錐曲線、貝塞爾曲線等】
1.Path
-
SwiftUI兩種方式來自定義繪圖：路徑(
path)和形狀(shaper)。路徑是一系列繪圖指令，例如:從這里開始moveTo到哪里lineTo，在哪里添加形狀例如增加矩形，圓圈，橢圓，曲線其他的線段等addRect,addCircle,addPath...”，所有這些都使用絕對坐標。形狀是用路徑構建的，所以一旦你理解了路徑，形狀就很容易了。而且，就像路徑、顏色和漸變一樣，形狀也是視圖，這意味著我們可以將它們與文本視圖、圖像等一起配合使用。方法 作用 案例 path 繪制的基本單位 path.很多方法【move,addLine,addLines,addArc…】 move 即從哪一點開始 path.move(to: CGPoint(x:0, y:0)) addLine 連接到某一點 path.addLine(to: CGPoint(x:100, y:100))
2.Path畫線
繪制會在視圖中進行，寫過Android和Flutter以及H5的都知道,默認的繪制坐標系原點默認都在畫布
canvas的左上角,如果畫布占滿屏幕也就是屏幕的左上角。我們繪制一個從（0,0）開始到（100,100）的線段，我們來測驗是否同其他端一樣:
struct SwiftUI_Path01: View {
var screenBounds:CGRect = UIScreen.main.bounds//mainScreen().bounds
var body: some View {
//由于Path也是視圖我們可以直接在View里面進行繪制如下。
Path{path in
path.move(to: CGPoint(x:0, y:0))
path.addLine(to: CGPoint(x:100, y:100))
}.stroke(Color.red, lineWidth:3)//stroke設置path顏色？
.border(Color.blue,width:2)//border給畫布繪制邊框
}
}
struct SwiftUI_Path01_Previews: PreviewProvider {
static var previews: some View {
SwiftUI_Path01()
}
}
3.Path畫網格

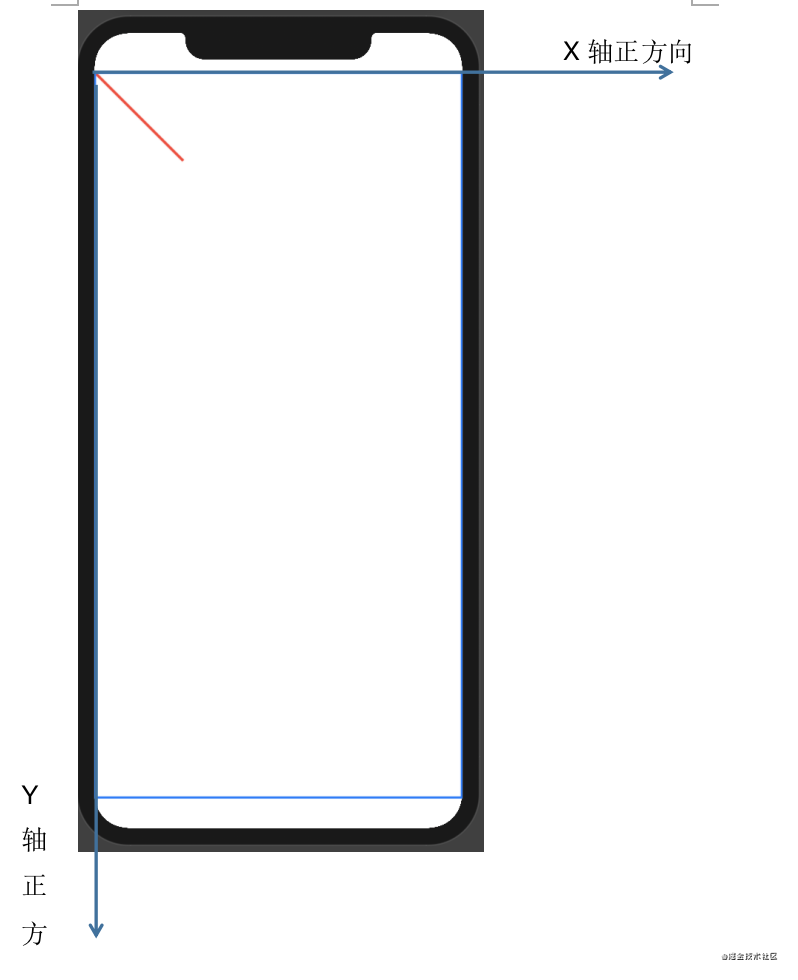

坐標系如下:
左上角是原點,右下方是正方向也就意味著屏幕左上角坐標為(0,0),屏幕左下角坐標為(0,screenHeight),屏幕右上角為(0,scrrenWidth),屏幕右下角為(screenWidth,scrrenHeight),相當于數學坐標系的第一象限。

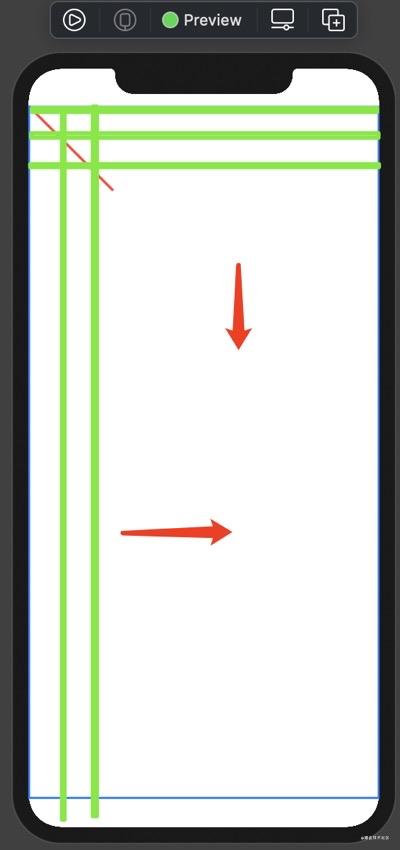

接下來我們來繪制一個網格，這樣我們可以明確的看到我們的線所經過的點,后面的學習也會很好的定位了。什么是網格呢如下:
- 我們先來一個左上角為圓心的坐標系。首先我們明確圓心在左上角。按照間距20來畫,然后我們
橫著畫線的根數=height（高度）/20,豎著畫的根數=width(寬度)/20,如下圖,循環繪制橫線和豎線即可生成方格坐標系。這里需要知道獲取當前控件內部寬高的容器控件GeometryReader如果這里使用屏幕寬和高度就需要用UIScreen.main.bounds。
首先我們來繪制橫線代碼如下,我們畫一把刀最好有坐標系可以根據坐標點進行精確的定位。
import SwiftUI
struct SwiftUIView_Path02: View {
var screenBounds:CGRect = UIScreen.main.bounds//mainScreen().bounds
var body: some View {
//看了Api也知道Path也是視圖我們可以直接在View里面進行繪制如下。
let mwidth=screenBounds.width;
let mheight=screenBounds.height;
let vcount=mheight/20
Path{path in
for i in 0..<Int(vcount){
path.move(to: CGPoint(x:0,y:i*20))
path.addLine(to:CGPoint(x:Double(mwidth),y:(20.0*Double(i))))
}
}.stroke(Color.gray, lineWidth:1)//stroke設置path顏色？
.border(Color.blue,width:2)//border給畫布繪制邊框
}
}
struct SwiftUIView_Path02_Previews: PreviewProvider {
static var previews: some View {
SwiftUIView_Path02()
}
}

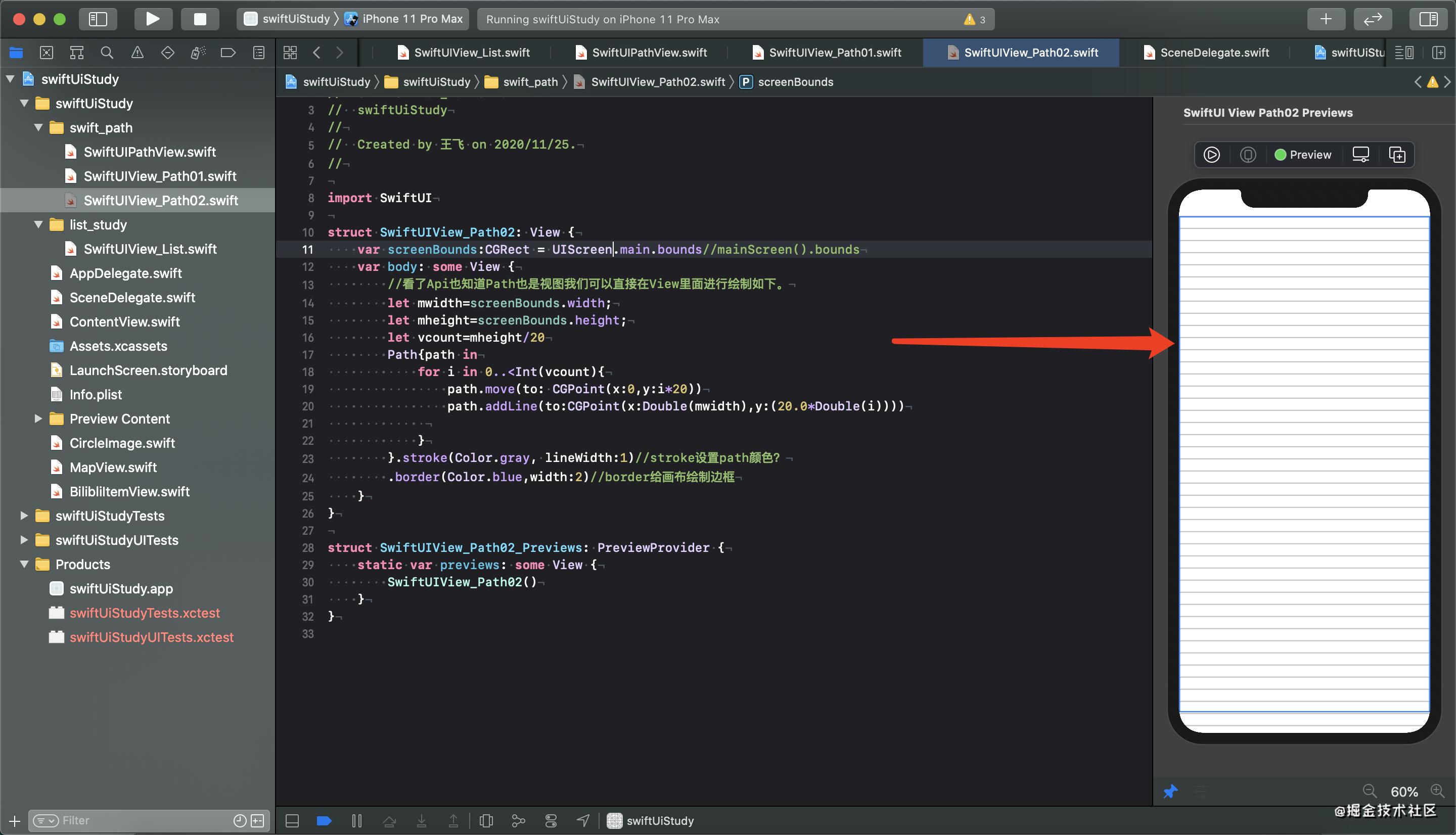

效果如下
- 同樣方法的畫豎著的線代碼如下。
struct SwiftUIView_Path02: View {
var screenBounds:CGRect = UIScreen.main.bounds//mainScreen().bounds
var body: some View {
//看了Api也知道Path也是視圖我們可以直接在View里面進行繪制如下。
let mwidth=screenBounds.width;
let mheight=screenBounds.height;
let vcount=mheight/20
let hcount=mwidth/20
Path{path in
//畫橫著的線
for i in 0..<Int(vcount){
path.move(to: CGPoint(x:0,y:i*20))
path.addLine(to:CGPoint(x:Double(mwidth),y:(20.0*Double(i))))
}
//畫豎著的線
for i in 0..<Int(hcount+1){
path.move(to: CGPoint(x:i*20,y:0))
path.addLine(to:CGPoint(x:20*i,y:Int(mheight)))
}
}.stroke(Color.gray.opacity(0.5), lineWidth:1)//stroke設置path顏色？
.border(Color.blue,width:2)//border給畫布繪制邊框
}
}

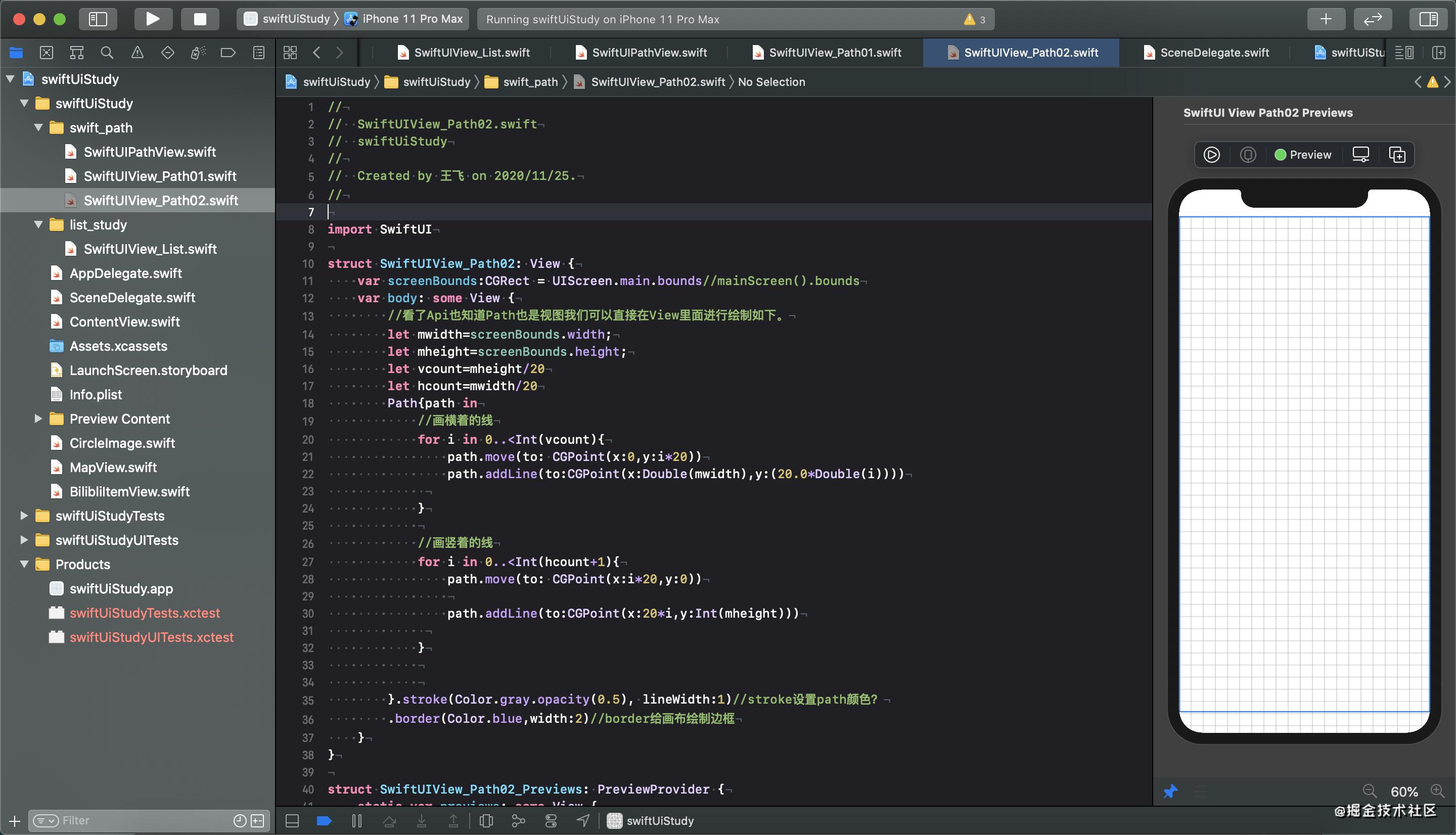

- 展示如下
4.Path畫刀
1.繪制刀: lineTo

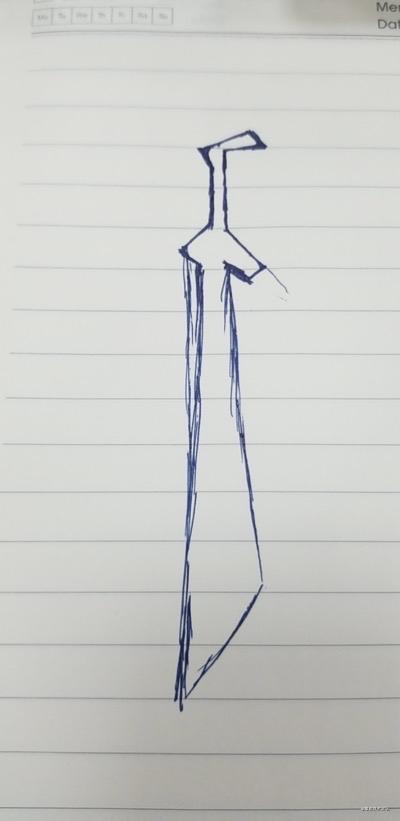

接下來我們在所畫的坐標系中進行繪制一把用矩形繪制的刀。至于我們的弧度要求等我們學習完塞貝爾曲線后面再來。下面零時畫來個刀…其實我的畫畫水平不錯的??。
- 代碼開始 首先我們找一點,刀把的左上角開始
(x:180,y:50),依次根據感覺畫出坐標點即可代碼如下:
import SwiftUI
struct SwiftUIView_Path02: View {
var screenBounds:CGRect = UIScreen.main.bounds//mainScreen().bounds
var body: some View {
//看了Api也知道Path也是視圖我們可以直接在View里面進行繪制如下。
let mwidth=screenBounds.width;
let mheight=screenBounds.height;
let vcount=mheight/20
let hcount=mwidth/20
ZStack{
Path{path in
//畫橫著的線
for i in 0..<Int(vcount){
path.move(to: CGPoint(x:0,y:i*20))
path.addLine(to:CGPoint(x:Double(mwidth),y:(20.0*Double(i))))
}
//畫豎著的線
for i in 0..<Int(hcount+1){
path.move(to: CGPoint(x:i*20,y:0))
path.addLine(to:CGPoint(x:20*i,y:Int(mheight)))
}
//刀的開始
path.move(to:CGPoint(x:180,y:40))
path.addLine(to: CGPoint(x: 240, y:20))
path.addLine(to: CGPoint(x:260,y:40))
path.addLine(to: CGPoint(x:225,y:40))
path.addLine(to: CGPoint(x:225,y:140))
path.addLine(to: CGPoint(x:280,y:180))
path.addLine(to: CGPoint(x:270,y:200))
path.addLine(to: CGPoint(x:225,y:190))
path.addLine(to: CGPoint(x:255,y:700))
path.addLine(to: CGPoint(x:180,y:600))
path.addLine(to: CGPoint(x:190,y:180))
path.addLine(to: CGPoint(x:170,y:170))
path.addLine(to: CGPoint(x:180,y:140))
path.addLine(to: CGPoint(x:198,y:130))
path.addLine(to: CGPoint(x:199,y:40))
path.addLine(to: CGPoint(x:180,y:40))
}.stroke(Color.gray.opacity(0.5), lineWidth:1)//stroke設置path顏色？
.border(Color.blue,width:2)//border給畫布繪制邊框
}
}
}
struct SwiftUIView_Path02_Previews: PreviewProvider {
static var previews: some View {
SwiftUIView_Path02()
}
}

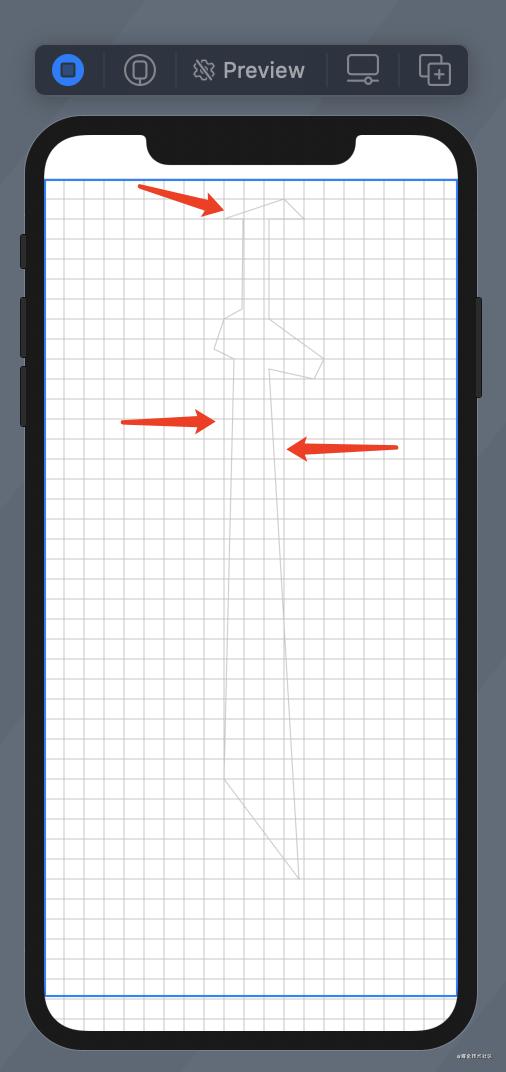

效果如下：
2.改變Path的顏色 .stroke()
我們發現這個上一個圖中刀的路徑和坐標網格都是
灰色,能不能搞個其他的顏色或者貼個材質,ok完全沒問題,我們慢慢來。
- 這里我算是比較頭大的,至少相對比Flutter和Android,Swift在繪制中將Path提升為視圖級別而且沒有paint,反而開發者做了大量的無用且多余的工作。我們在Flutter中通過在一個畫布canvas上可以用任意多個path我們只需要修改畫筆的顏色既可以修改任意線段的顏色,代碼集中其好理解。而Swift中我們無法修改在一個Path繪制的多條鏈接線段有不同的顏色。例如：我在上面同一個Path里同時面繪制了
底圖坐標系和刀，我只是想修改一下刀的顏色和底圖坐標系設置不一樣,但是并沒有提供畫筆，一條path有且只有一個顏色，這點我認為沒錯。但是我們是間斷的繪制線段卻無法修改想要修改線段的顏色或者粗細等…這里讓我在繪制中產生了抵觸。

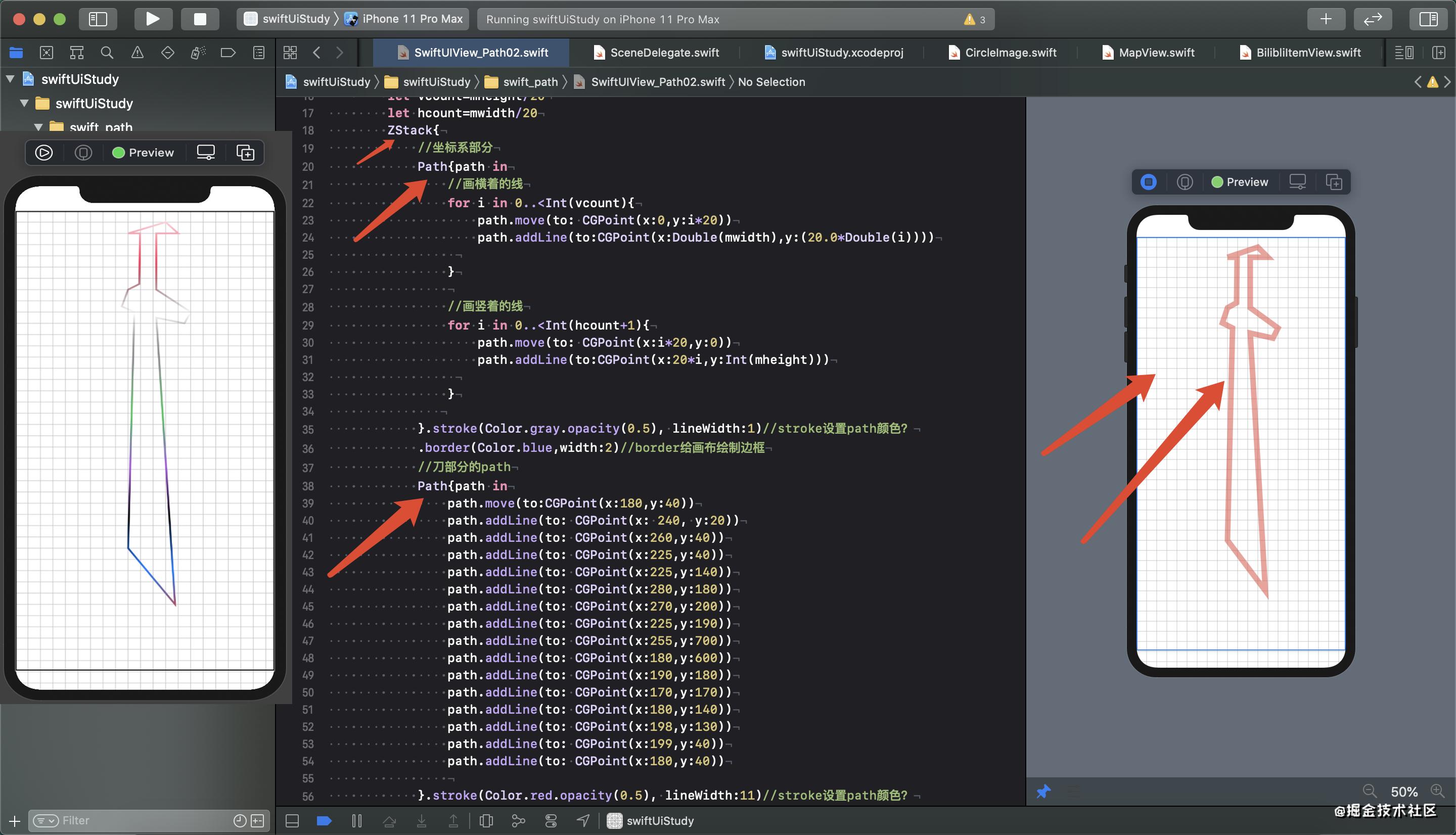

但是我們能不能實現底圖灰色,刀紅色的效果了,毫無疑問是可以的。只要你喜歡探索和想象可能度娘上沒有的你也可以創造,這里我是想到Path既然是視圖那么我們可以用ZStack來當作畫布,那么
ZStack里面可以扔無數的Path路徑視圖了。所以我們將底圖坐標系部分和刀部分分開扔到ZStack里面代碼如下:
import SwiftUI
struct SwiftUIView_Path02: View {
var screenBounds:CGRect = UIScreen.main.bounds//mainScreen().bounds
var body: some View {
//看了Api也知道Path也是視圖我們可以直接在View里面進行繪制如下。
let mwidth=screenBounds.width;
let mheight=screenBounds.height;
let vcount=mheight/20
let hcount=mwidth/20
ZStack{
//一坐標系部分
Path{path in
//畫橫著的線
for i in 0..<Int(vcount){
path.move(to: CGPoint(x:0,y:i*20))
path.addLine(to:CGPoint(x:Double(mwidth),y:(20.0*Double(i))))
}
//畫豎著的線
for i in 0..<Int(hcount+1){
path.move(to: CGPoint(x:i*20,y:0))
path.addLine(to:CGPoint(x:20*i,y:Int(mheight)))
}
}.stroke(Color.gray.opacity(0.5), lineWidth:1)//stroke設置path顏色？
.border(Color.blue,width:2)//border給畫布繪制邊框
//2.刀部分的path
Path{path in
path.move(to:CGPoint(x:180,y:40))
path.addLine(to: CGPoint(x: 240, y:20))
path.addLine(to: CGPoint(x:260,y:40))
path.addLine(to: CGPoint(x:225,y:40))
path.addLine(to: CGPoint(x:225,y:140))
path.addLine(to: CGPoint(x:280,y:180))
path.addLine(to: CGPoint(x:270,y:200))
path.addLine(to: CGPoint(x:225,y:190))
path.addLine(to: CGPoint(x:255,y:700))
path.addLine(to: CGPoint(x:180,y:600))
path.addLine(to: CGPoint(x:190,y:180))
path.addLine(to: CGPoint(x:170,y:170))
path.addLine(to: CGPoint(x:180,y:140))
path.addLine(to: CGPoint(x:198,y:130))
path.addLine(to: CGPoint(x:199,y:40))
path.addLine(to: CGPoint(x:180,y:40))
}.stroke(Color.red.opacity(0.5), lineWidth:11)//stroke設置path顏色？
.border(Color.blue,width:2)//border給畫布繪制邊框
}
}
}
struct SwiftUIView_Path02_Previews: PreviewProvider {
static var previews: some View {
SwiftUIView_Path02()
}
}

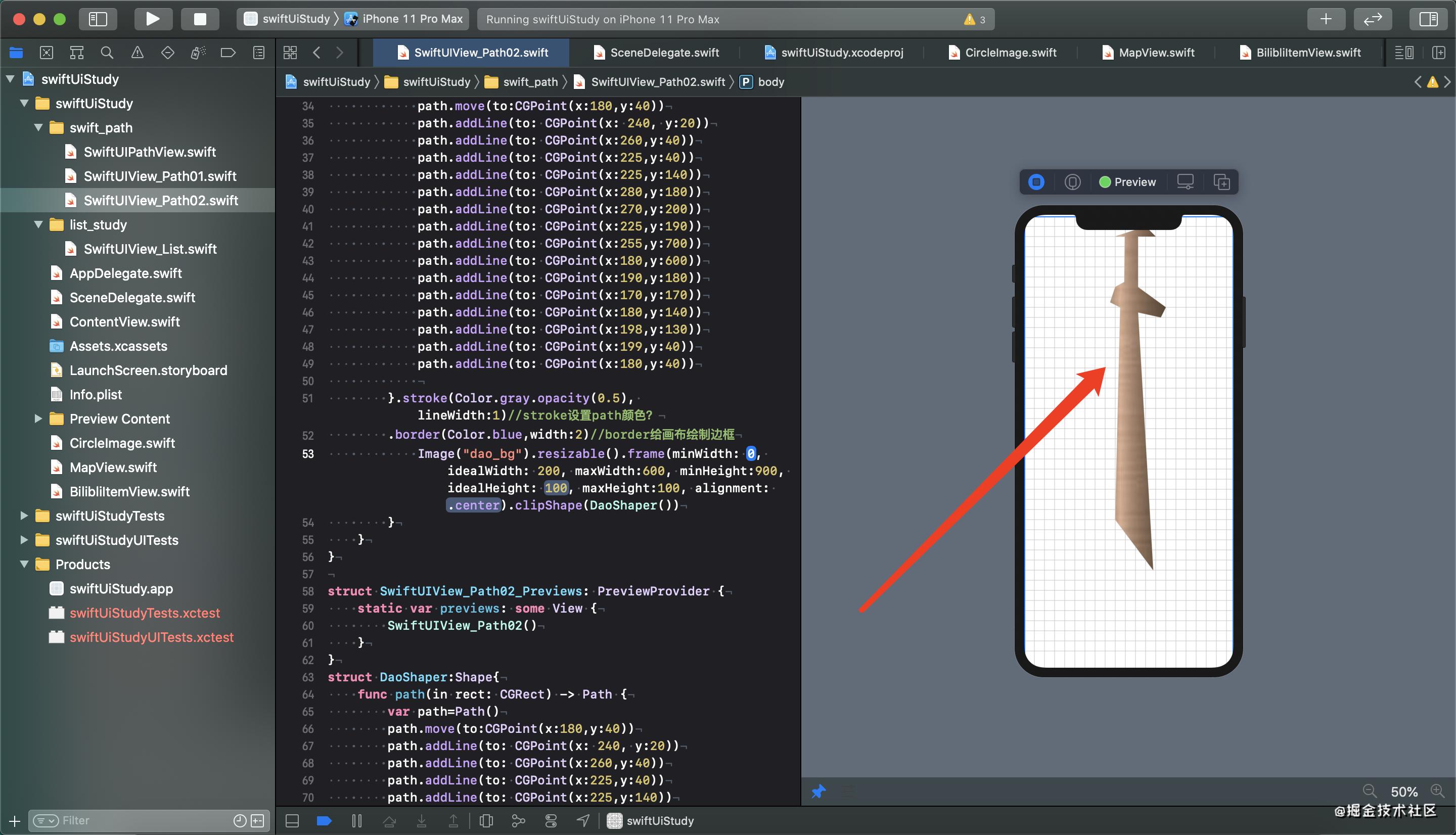

3.Path閉合區域填沖顏色或者漸變色:.fill(..)
可能有人需要給這個區域填充顏色那么我們只需要.fill進行填充代碼如下:
- 記住fill和stroke不能共存
//給路徑包裹區域填充漸變或者顏色
Path{path in
}.fill(LinearGradient(gradient: Gradient(colors: [.white,.pink,.clear,.gray,.green,.purple,.black,.blue,.red,.orange]), startPoint:.top, endPoint:.bottom))

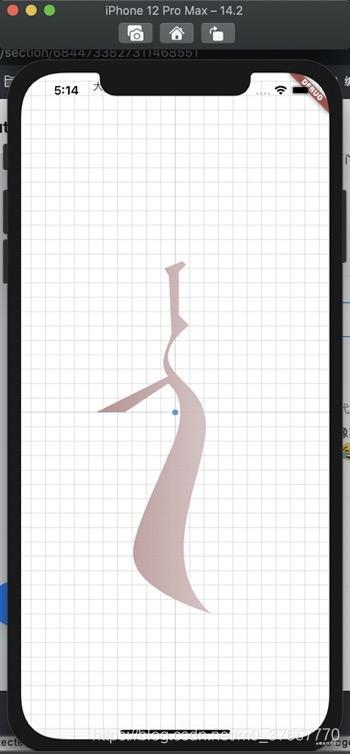

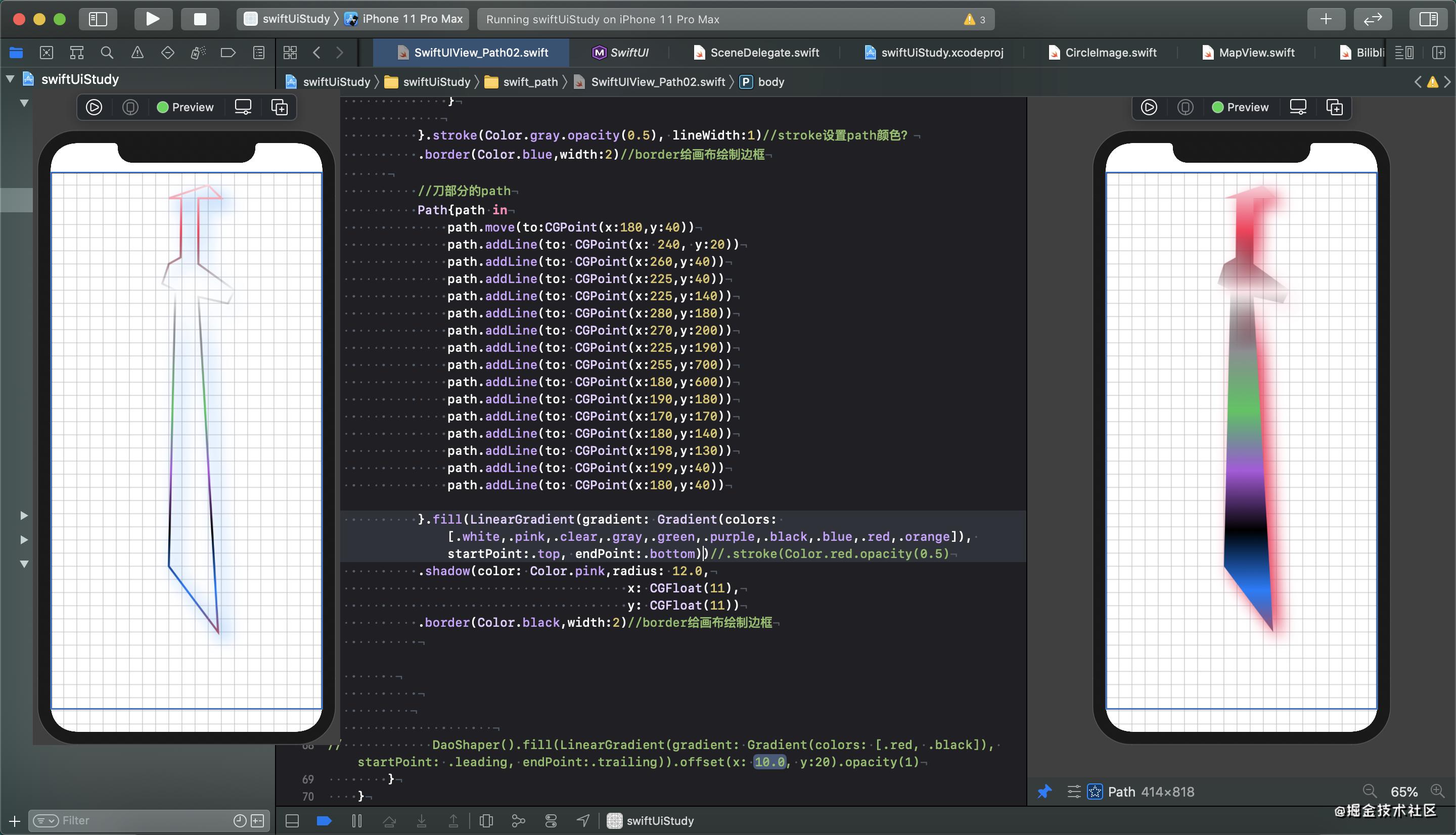

4.給Path路徑或者Path閉合區域添加陰影:.shandow(..)
//給Path路徑添加顏色
Path{path in
path.move(to:CGPoint(x:180,y:40))
path.addLine(to: CGPoint(x: 240, y:20))
path.addLine(to: CGPoint(x:260,y:40))
path.addLine(to: CGPoint(x:225,y:40))
path.addLine(to: CGPoint(x:225,y:140))
path.addLine(to: CGPoint(x:280,y:180))
path.addLine(to: CGPoint(x:270,y:200))
path.addLine(to: CGPoint(x:225,y:190))
path.addLine(to: CGPoint(x:255,y:700))
path.addLine(to: CGPoint(x:180,y:600))
path.addLine(to: CGPoint(x:190,y:180))
path.addLine(to: CGPoint(x:170,y:170))
path.addLine(to: CGPoint(x:180,y:140))
path.addLine(to: CGPoint(x:198,y:130))
path.addLine(to: CGPoint(x:199,y:40))
path.addLine(to: CGPoint(x:180,y:40))
}.stroke(LinearGradient(gradient: Gradient(colors: [.white,.pink,.clear,.gray,.green,.purple,.black,.blue,.red,.orange]), startPoint:.top, endPoint:.bottom),lineWidth:3)
.shadow(color: Color.pink,radius: 12.0,x: CGFloat(11),y: CGFloat(11))
//給Path閉合區域添加漸變色
Path{path in
path.move(to:CGPoint(x:180,y:40))
path.addLine(to: CGPoint(x: 240, y:20))
path.addLine(to: CGPoint(x:260,y:40))
path.addLine(to: CGPoint(x:225,y:40))
path.addLine(to: CGPoint(x:225,y:140))
path.addLine(to: CGPoint(x:280,y:180))
path.addLine(to: CGPoint(x:270,y:200))
path.addLine(to: CGPoint(x:225,y:190))
path.addLine(to: CGPoint(x:255,y:700))
path.addLine(to: CGPoint(x:180,y:600))
path.addLine(to: CGPoint(x:190,y:180))
path.addLine(to: CGPoint(x:170,y:170))
path.addLine(to: CGPoint(x:180,y:140))
path.addLine(to: CGPoint(x:198,y:130))
path.addLine(to: CGPoint(x:199,y:40))
path.addLine(to: CGPoint(x:180,y:40))
}.fill(LinearGradient(gradient: Gradient(colors: [.white,.pink,.clear,.gray,.green,.purple,.black,.blue,.red,.orange]), startPoint:.top, endPoint:.bottom))//.stroke(Color.red.opacity(0.5)
.shadow(color: Color.pink,radius: 12.0,x: CGFloat(11),y: CGFloat(11))
-
小總結:Path作為視圖我們可以通過stroke(_ content: S, lineWidth: CGFloat = 1)來設置路徑的顏色和粗細,.fill(color)來設置填充色等。填補了無Flutter以及Android里的Paint的缺陷。到此我們可以總結相關的屬性如下表:
方法 作用 案例 .fill 通過 顏色或者漸變來填充路徑閉合區域.fill(Color.red) 或fill(LinearGradient(gradient: Gradient(colors: [.white,.pink,.clear,.gray,.green,.purple,.black,.blue,.red,.orange]), startPoint:.top, endPoint:.bottom)).stroke 通過顏色或漸變來填充 路徑顏色.stroke(Color.red,lineWidth:3) 或stroke(LinearGradient(gradient: Gradient(colors: [.white,.pink,.clear,.gray,.green,.purple,.black,.blue,.red,.orange])
慢慢寫…晚上回家看老婆讓不讓寫了…明天繼續
