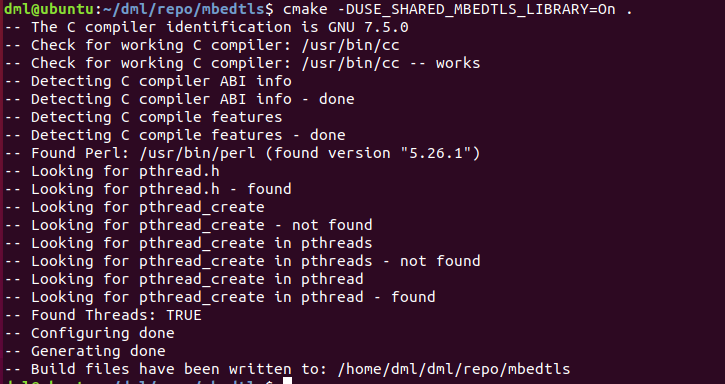

mbedtls學習2.mbedtls從0使用指南

標簽： # 應用協議 linux

1.使用指南

這里主要介紹 mbedtls 程序的基本使用流程，并針對使用過程中經常涉及到的結構體和重要 API 進行簡要說明。

mbedtls 的基本工作流程如下所示：

初始化 SSL/TLS 上下文
建立 SSL/TLS 握手
發送、接收數據
交互完成，關閉連接

menuconfig 配置說明

獲取 mbedtls 軟件包或者修改用戶配置都需要使用 menuconfig。需要用戶打開 ENV 工具，并將目錄切換到您所用的 BSP 目錄，使用 menuconfig 命令打開配置界面。

在 RT-Thread online packages → security packages 中選擇 mbedtls 軟件包，操作界面如下圖所示：

在這里插入圖片描述

詳細的配置介紹如下所示：

RT-Thread online packages --->
  security packages  --->
        Select Root Certificate  --->      # 選擇證書文件
    [*] mbedtls: An portable and flexible SSL/TLS library # 打開 mbedtls 軟件包
    [*]   Store the AES tables in ROM      # 將 AES 表存儲在 ROM 中
    (2)   Maximum window size used         # 用于點乘的最大“窗口”大小（2-7）
    (3584) Maxium fragment length in bytes # 配置數據幀大小
    [*]   Enable a mbedtls client example  # 開啟 mbedtls 測試例程
    [ ]   Enable Debug log output          # 開啟調試 log 輸出
          version (latest)  --->           # 選擇軟件包版本，默認為最新版本

Using all default CA 配置選項會將 certs/default 目錄下的所有預置證書加入編譯，將占用很大的內存
Using user CA 配置選項允許用戶將自己需要的證書文件加入編譯，需要用戶將證書文件拷貝到 certs 根目錄

選擇合適的配置項后，使用 pkgs --update 命令下載軟件包并更新用戶配置。

功能配置說明

mbedtls 功能模塊的開啟與關閉定義在 mbedtls/config.h 和 ports/inc/tls_config.h 文件中

mbedtls/config.h 是 mbedtls 源碼里提供的配置文件，ports/inc/tls_config.h 是 RT-Thread 基于 mbedtls 源碼中的配置文件進行的裁剪和適配。

最終，用戶使用的是 RT-Thread 提供的配置文件 ports/inc/tls_config.h。

用戶可以通過文件中的宏來使能或失能部分不需要使用的功能模塊，從而將 mbedtls 配置到合適的尺寸。

證書配置說明

預置的 CA 證書文件存放在 certs/default 目錄中
用戶增加的 CA 證書文件存放在 certs 根目錄中

certs/default 目錄中已經包含了大多數 CA 根證書，如果您使用的根證書不在該文件夾內，需要用戶將自己的 PEM 格式的 CA 證書拷貝 certs 根目錄下。（僅支持 PEM 格式證書，不支持 DER 格式證書）。

該證書文件中已經包含了大多數 CA 根證書，，參考后邊的 添加新證書 章節。

初始化 TLS 會話

typedef struct MbedTLSSession
{
    char* host;
    char* port;

    unsigned char *buffer;               // 公用數據緩沖區
    size_t buffer_len;                   // 緩沖區大小

    mbedtls_ssl_context ssl;             // 保存 ssl 基本數據
    mbedtls_ssl_config conf;             // 保存 ssl 配置信息
    mbedtls_entropy_context entropy;     // 保存 ssl 熵配置
    mbedtls_ctr_drbg_context ctr_drbg;   // 保存隨機字節發生器配置
    mbedtls_net_context server_fd;       // 保存文件描述符
    mbedtls_x509_crt cacert;             // 保存認證信息
} MbedTLSSession;

MbedTLSSession 用于保存建立 TLS 會話連接時的配置信息，在 TLS 上下文中傳遞使用。用戶在使用建立 TLS 會話前，必須定義一個存儲會話內容的結構體，如下所示：

static MbedTLSSession *tls_session = RT_NULL;
tls_session = (MbedTLSSession *)malloc(sizeof(MbedTLSSession));

tls_session->host = strdup(MBEDTLS_WEB_SERVER);
tls_session->port = strdup(MBEDTLS_WEB_PORT);
tls_session->buffer_len = MBEDTLS_READ_BUFFER;
tls_session->buffer = malloc(tls_session->buffer_len);

這里需要設置 SSL/TLS 服務器的 host 和 port，以及數據接收 buffer 等配置。

初始化 SSL/TLS 客戶端

應用程序使用 mbedtls_client_init 函數初始化 TLS 客戶端。

初始化階段按照 API 參數定義傳入相關參數即可，主要用來初始化網絡接口、證書、SSL 會話配置等 SSL 交互必須的一些配置，以及設置相關的回調函數。

示例代碼如下所示：

char *pers = "hello_world"; // 設置隨機字符串種子
if((ret = mbedtls_client_init(tls_session, (void *)pers, strlen(pers))) != 0)
{
    rt_kprintf("MbedTLSClientInit err return : -0x%x\n", -ret);
    goto __exit;
}

實際調用的 mbedtls 庫函數如下所示：

初始化 SSL/TLS 客戶端上下文

應用程序使用 mbedtls_client_context 函數配置客戶端上下文信息，包括證書解析、設置主機名、設置默認 SSL 配置、設置認證模式（默認 MBEDTLS_SSL_VERIFY_OPTIONAL）等。

示例代碼如下所示：

if((ret = mbedtls_client_context(tls_session)) < 0)
{
    rt_kprintf("MbedTLSCLlientContext err return : -0x%x\n", -ret);
    goto __exit;
}

建立 SSL/TLS 連接

使用 mbedtls_client_connect 函數為 SSL/TLS 連接建立通道。這里包含整個的握手連接過程，以及證書校驗結果。

示例代碼如下所示：

if((ret = mbedtls_client_connect(tls_session)) != 0)
{
    rt_kprintf("MbedTLSCLlientConnect err return : -0x%x\n", -ret);
    goto __exit;
}

讀寫數據

向 SSL/TLS 中寫入數據

示例代碼如下所示：

static const char *REQUEST = "GET https://www.howsmyssl.com/a/check HTTP/1.0\r\n"
    "Host: www.howsmyssl.com\r\n"
    "User-Agent: rtthread/3.1 rtt\r\n"
    "\r\n";

while((ret = mbedtls_client_write(tls_session, (const unsigned char *)REQUEST,strlen(REQUEST))) <= 0)
{
    if(ret != MBEDTLS_ERR_SSL_WANT_READ && ret != MBEDTLS_ERR_SSL_WANT_WRITE)
    {
        rt_kprintf("mbedtls_ssl_write returned -0x%x\n", -ret);
        goto __exit;
    }
}

從 SSL/TLS 中讀取數據

示例代碼如下所示：

memset(tls_session->buffer, 0x00, tls_session->buffer_len);
ret = mbedtls_client_read(tls_session, (unsigned char *)tls_session->buffer,len);
if(ret == MBEDTLS_ERR_SSL_WANT_READ || ret ==MBEDTLS_ERR_SSL_WANT_WRITE)
        continue;

if(ret == MBEDTLS_ERR_SSL_PEER_CLOSE_NOTIFY)
    break;
if(ret < 0)
{
    rt_kprintf("mbedtls_ssl_read returned -0x%x\n", -ret);
    break;
}
if(ret == 0)
{
    rt_kprintf("connection closed\n");
    break;
}

注意，如果讀寫接口返回了一個錯誤，必須關閉連接。

關閉 SSL/TLS 客戶端連接

客戶端主動關閉連接或者因為異常錯誤關閉連接，都需要使用 mbedtls_client_close 關閉連接并釋放資源。

示例代碼如下所示：

mbedtls_client_close(tls_session);

mbedtls 使用范式

參考示例程序 samples/tls_app_test.c。

添加新證書

CA 證書有兩種常用格式 PEM 格式 和 DER 格式，目前 RT-Thread mbedtls 僅支持 PEM 格式 的證書文件。

PEM 格式證書

PEM 格式證書 通常是以 .pem 和 .cer 后綴名結尾的文件。

使用文本編輯器打開后，文件內容以 -----BEGIN CERTIFICATE----- 開頭，以 -----END CERTIFICATE----- 結尾。
DER 格式證書

DER 格式證書 是二進制文件類型。

根證書樣式

雙擊 .cer 后綴名結尾的 CA 文件（Windows系統）可以看到證書的簽發機構和有效期，如下圖所示：

在這里插入圖片描述

PEM 格式 格式的證書文件內容內容樣式如下所示：

獲取根證書

直接向服務商索取

向服務商索取 base64 編碼 X.509 編碼的 PEM 格式 證書文件。
從服務商網站導出
- 瀏覽器打開服務商網站，以 https://www.rt-thread.org/ 為例
- 點擊瀏覽器地址欄的 安全，然后點擊證書
- 查看證書詳細信息
- 根證書導出向導
- 選擇導出 Base64 編碼證書
- 選擇證書存儲位置
- 完成證書文件導出

  完成證書導出，假設證書文件名為 USER_ROOT_CA.cer。

導入證書

使用文本編輯器打開上個步驟導出的根證書文件 USER_ROOT_CA.cer
拷貝 USER_ROOT_CA.cer 文件到 certs 根目錄
使用 scons 命令重新編譯

注：

scons 命令編譯后，會自動將證書文件拷貝到 const char mbedtls_root_certificate[] 數組中。

2.工作原理

mbedtls** 軟件包是對 SSL/TLS 協議的實現。SSL（安全套接層）和 TLS（傳輸安全層）均是為了保證傳輸過程中信息的安全，是在明文傳輸基礎上進行的加密，然后以密文的形式傳輸數據。

mbedTLS 建立安全通信連接需要經過以下幾個步驟：

初始化 SSL/TLS 上下文
建立 SSL/TLS 握手
發送、接收數據
交互完成，關閉連接

其中，最關鍵的步驟就是 SSL/TLS 握手 連接的建立，這里需要進行證書校驗。
SSL/TLS 握手流程
在這里插入圖片描述

DTLS 握手流程

為了避免拒絕服務攻擊，DTLS采用和IKE一樣的無狀態 cookie 技術。當客戶端發送 client hello 消息后，服務器發送 HelloVerifyRequest 消息，這個消息包含了無狀態 cookie。客戶端收到之后必須重傳添加上了 cookie 的 clienthello。

DTLS 握手流程如下圖所示：
在這里插入圖片描述

3.示例程序

該示例程序提供了一個簡單的 TLS client，與測試網站建立 TLS 連接并獲取加密數據。

示例文件

示例程序路徑說明
samples/tls_app_test.c TLS 測試例程
例程工作流程
本例程使用了 RT-Thread 官方 TLS 測試網站 www.rt-thread.org，使用 mbedtls_client_write 函數發送 HTTP 測試請求，成功后，該網站會返回文本數據，測試例程將解析后的數據輸出到控制臺。

例程使用的 HTTP 請求數據如下所示?

"GET /download/rt-thread.txt HTTP/1.0\r\n"
"Host: www.rt-thread.org\r\n"
"User-Agent: rtthread/3.1 rtt\r\n"
"\r\n";

mbedTLS 測試例程的基本工作流程如下所示

client連接測試網站 www.rt-thread.org

client 和 server 握手成功

client 發送請求

server 回應請求

TLS 測試成功/失敗

同步設備時間

SSL/TLS 服務器進行證書校驗的過程中，會對當前發起校驗請求的時間進行認證，如果時間不滿足服務器的要求，就會校驗證書失敗。因此，我們需要為設備同步本地時間。

方式一：使用 date 命令

未同步過時間的設備輸入 date 命令后如下所示：

msh />date
Thu Jan  1 00:00:06 1970

使用 date 設置當前時間，如下所示：

msh />date 2018 08 02 12 23 00
msh />date
Thu Aug  2 12:23:01 2018
msh />

方式二：使用 NTP 同步網絡時間

該方式需要依賴 NTP 工具包，使用 menuconfig 配置獲取，如下所示：

RT-Thread online packages --->
    IoT - internet of things  --->
        -*- netutils: Networking utilities for RT-Thread  --->
            -*-   Enable NTP(Network Time Protocol) client
            (8)     Timezone for calculate local time
            (cn.ntp.org.cn) NTP server name

使用命令 ntp_sync 同步網絡時間

msh />ntp_sync
Get local time from NTP server: Thu Aug  2 14:31:30 2018
The system time is updated. Timezone is 8.
msh />date
Thu Aug  2 14:31:34 2018

啟動例程

在 MSH 中使用命令 tls_test 執行示例程序，成功建立 TLS 連接后，設備會從服務器拿到一組密碼套件，設備 log 如下所示：

msh />tls_test
MbedTLS test sample!
Memory usage before the handshake connection is established:
total memory: 33554408
used memory : 20968
maximum allocated memory: 20968
Start handshake tick:3313
[tls]mbedtls client struct init success...
[tls]Loading the CA root certificate success...
[tls]mbedtls client context init success...
msh />[tls]Connected www.rt-thread.org:443 success...
[tls]Certificate verified success...
Finish handshake tick:6592
MbedTLS connect success...
Memory usage after the handshake connection is established:
total memory: 33554408
used memory : 45480
maximum allocated memory: 50808
Writing HTTP request success...
Getting HTTP response...
HTTP/1.1 200 OK
Server: nginx/1.10.3 (Ubuntu)
Date: Fri, 31 Aug 2018 08:29:24 GMT
Content-Type: text/plain
Content-Length: 267
Last-Modified: Sat, 04 Aug 2018 02:14:51 GMT
Connection: keep-alive
ETag: "5b650c1b-10b"
Strict-Transport-Security: max-age=1800; includeSubdomains; preload
Accept-Ranges: bytes

RT-Thread is an open source IoT operating system from China, which has strong scalability: from a tiny kernel running on a tiny core, for example ARM Cortex-M0, or Cortex-M3/4/7, to a rich feature system running on MIPS32, ARM Cortex-A8, ARM Cortex-A9 DualCore etc.

MbedTLS connection close success.

4.常見問題

證書驗證失敗

[tls]verification info: ! The CRL is not correctly signed by the trusted CA

原因

mbedtls 包中支持多種主流 CA 機構根證書，部分 CA 機構未支持
解決方法

若測試其他 TLS 網站證書驗證失敗，手動獲取測試網站根證書（Root Cerificate）添加到mbedtls/tls_cerificate.c文件中

證書時間錯誤

[tls]verify peer certificate fail....
[tls]verification info:   ! The certificate validity starts in the future

原因

TLS 握手是證書驗證需要時間的驗證，本地時間獲取有誤導致
解決方式

檢查 RTC 設備是否支持，檢查 RT_USING_RTC 宏是否打開，校準設備時間。建議使用 NTP 同步本地時間。

證書 CN 錯誤

    verification info: ! The certificate Common Name (CN) does not match with the expected CN

原因

測試其他 TLS 網站時，若輸入域名不符合證書的 Common Name（CN）出現 CN 驗證失敗問題
解決方法

檢查輸入域名和證書中 CN 是否匹配或輸入 IP 地址

0x7200 錯誤

原因

部分原因是因為 mbedTls 收到了大于緩沖區大小的數據包
解決方法

menuconfig 配置增加數據幀大小 ( Maxium fragment length in bytes )

RT-Thread online packages --->
    security packages  --->
            Select Root Certificate  --->      # 選擇證書文件
        [*] mbedtls: An portable and flexible SSL/TLS library  ---
        [*]   Store the AES tables in ROM
        (2)   Maximum window size used
        (6144) Maxium fragment length in bytes # 配置數據幀大小（0x7200 錯誤可嘗試增加該大小）
        [*]   Enable a mbedtls client example
              version (latest)  --->

參考

mbedTLS官方網站：https://tls.mbed.org/
ARMmbed GitHub：mbedtls
