一 繪制線條

API ：Cv2.Line()

參數	說明
img:	源圖像
pt1:	第一個點
pt2:	第二個點
color	線條顏色
thickness:	線條的厚度（粗細）
lineType:	線條類型 （枚舉值）
shift	點坐標中的小數位數。[默認值為0]

代碼：

private static Mat src;
static void Main(string[] args)
     {
           loadImage();
     }

 private static void loadImage()
        {
            using (src = new Mat(@"C:\Users\wang\Desktop\s1.jpg", ImreadModes.AnyColor | ImreadModes.AnyDepth))
            {
                DrawLine();
                using (new Window("SRC Image", WindowMode.AutoSize, src))
                {
                    Cv2.WaitKey(0);
                }
            }
        }
        /// <summary>
        /// 繪制線條
        /// </summary>
        private static void DrawLine()
        {
            Point p1 = new Point(20, 30);
            Point p2;
            p2.X = 300;
            p2.Y = 30;
            Scalar color = new Scalar(0, 0, 255);
            Cv2.Line(src, p1, p2, color, 10, LineTypes.Link8);
        }

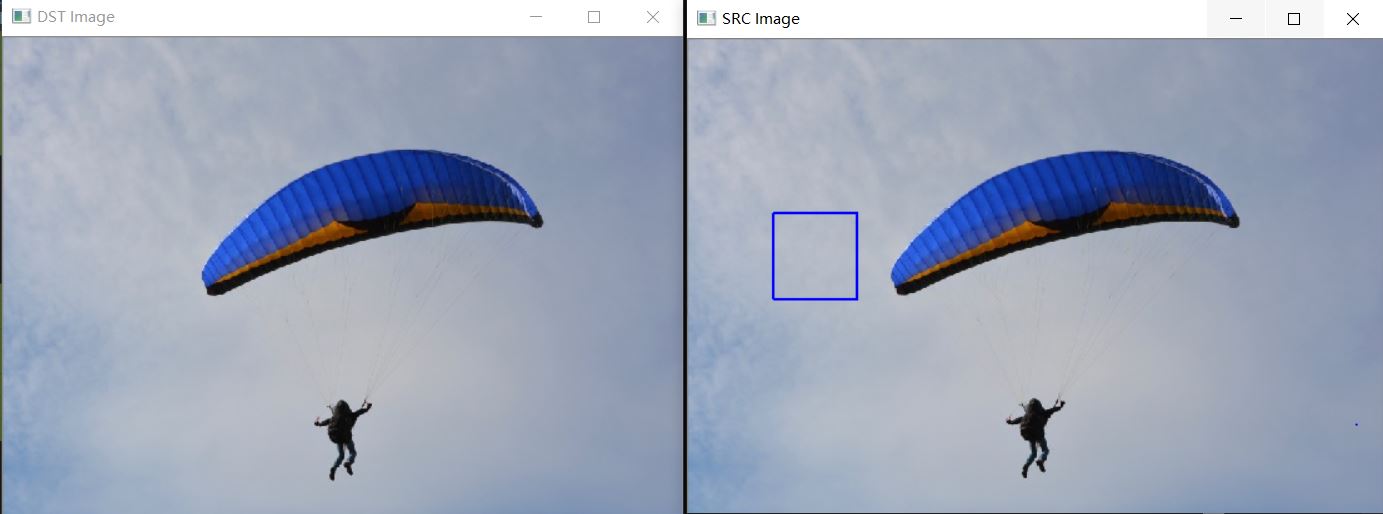

二 ：繪制矩形

API：Cv2.Rectangle()

參數	說明
img:	源圖像
rect:	舉行對象
color	線條顏色
thickness:	線條的厚度（粗細）
lineType:	線條類型 （枚舉值）
shift	點坐標中的小數位數。[默認值為0]

代碼：

        /// <summary>
        /// 繪制矩形
        /// </summary>
        private static void DrawRectangle()
        {
            Rect rect = new Rect(100, 200, 100, 100);
            Scalar color = new Scalar(255, 0, 0);
            Cv2.Rectangle(src, rect, color, 2, LineTypes.AntiAlias);//LineTypes.AntiAlias:反鋸齒效果
        }

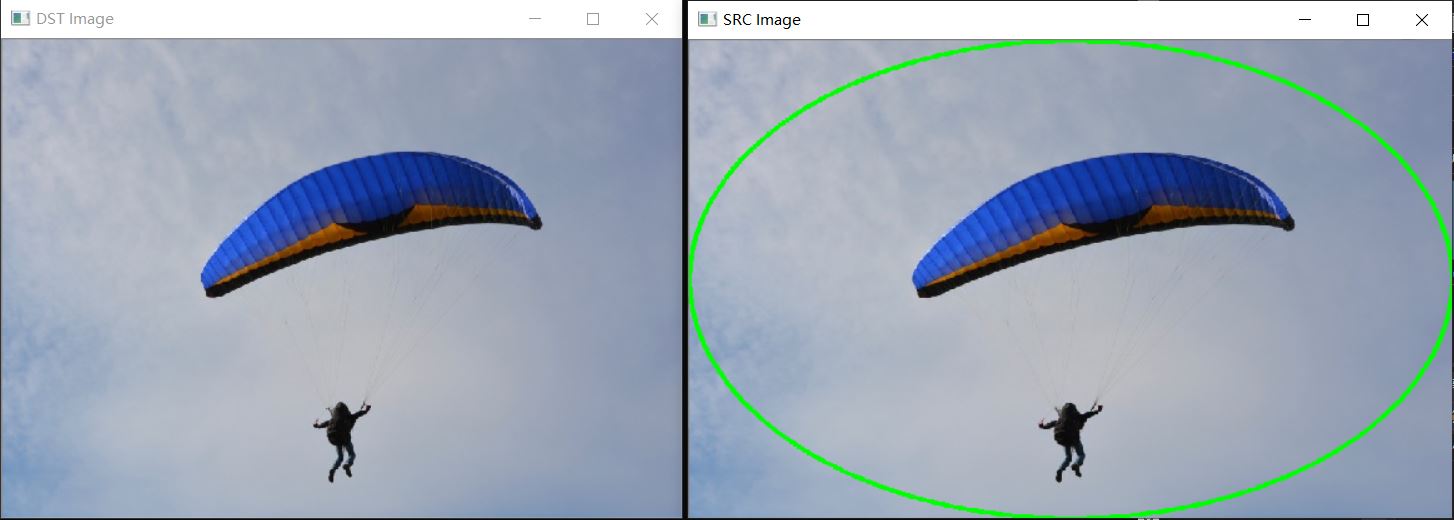

三：繪制橢圓和圓

代碼：

        /// <summary>
        /// 繪制橢圓
        /// </summary>
        private static void DrawEllipse()
        {
            /*
             * 參數：
             *      1：背景圖片
             *      2：中心點  橢圓的長軸和短軸 (如果相等就是圓)
             *      3，橢圓的旋轉就角度
             *      4：起始角度
             *      5：結束角度
             *      6：顏色
             *      7：線條寬度 默認 1
             *      8：邊界類型 默認 Link8
             *      9：中心坐標和坐標軸值的小數位數，默認0
             */
            Cv2.Ellipse(src, new Point(src.Cols / 2, src.Rows / 2), new Size(src.Rows / 2, src.Cols / 2),90, 0, 360, new Scalar(0, 255, 0), 3, LineTypes.Link8);
        }

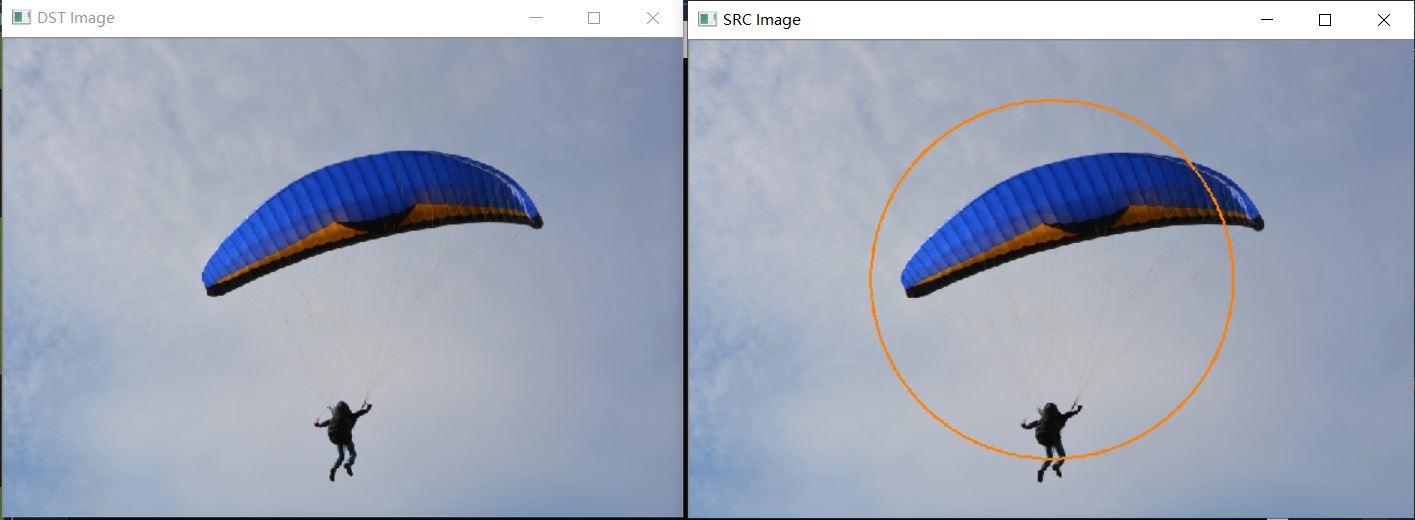

        /// <summary>
        /// 繪制圓圈
        /// </summary>
        private static void DrawCricle()
        {
            Scalar color = new Scalar(0, 127, 255);
            Point conter = new Point(src.Cols / 2, src.Rows / 2);
            Cv2.Ellipse(src, conter, new Size(src.Cols / 4, src.Cols / 4), 90, 0, 360, color, 2, LineTypes.Link8);
        }

四：繪制多變型

代碼：

        /// <summary>
        /// 繪制多邊形
        /// </summary>
        private static void DrawPolygon()
        {
            List<Point> pts1 = new List<Point>
            {
                new Point(400,400),
                new Point(400,500),
                new Point(500,500),
                new Point(500,400),
                new Point(400,400)
            };


            List<Point> pts2 = new List<Point>
            {
                new Point(10,10),
                new Point(10,150),
                new Point(150,150),
                new Point(150,10),
                new Point(10,10)
            };


            List<List<Point>> pp = new List<List<Point>>() { pts1, pts2 }; //包含幾個矩陣，就繪制幾個多邊形

            Scalar color = new Scalar(0, 100, 33);

            Cv2.FillPoly(src, pp, color, LineTypes.Link8, 0, new Point(0, 0));
        }

五：隨機生成線段

代碼：

 private static void RandomDrawLine()
        {
            //Random r = new Random();
            RNG rng = new RNG(12345); //生成高斯隨機數
            Point p1 = new Point();
            Point p2 = new Point();
            Mat m1 = new Mat(src.Size(), src.Type());
            for (int i = 0; i < 5000; i++)
            {

                p1.X = rng.Uniform(0, src.Cols);//生成正太分布隨機數 // r.Next(0, src.Cols);
                p1.Y = rng.Uniform(0, src.Cols);// r.Next(0, src.Cols);
                p2.X = rng.Uniform(0, src.Cols);// r.Next(0, src.Cols);
                p2.Y = rng.Uniform(0, src.Cols); //r.Next(0, src.Cols);
                Scalar color = new Scalar(rng.Uniform(0, 255), rng.Uniform(0, 255), rng.Uniform(0, 255));//(r.Next(0, 255), r.Next(0, 255), r.Next(0, 255));
                Cv2.Line(m1, p1, p2, color, 1);
                using (new Window("Random Line", WindowMode.AutoSize, m1))
                {
                    if (Cv2.WaitKey(50) > 0) //50毫秒畫一條線段
                    {
                        break;
                    }
                }
            }
        }

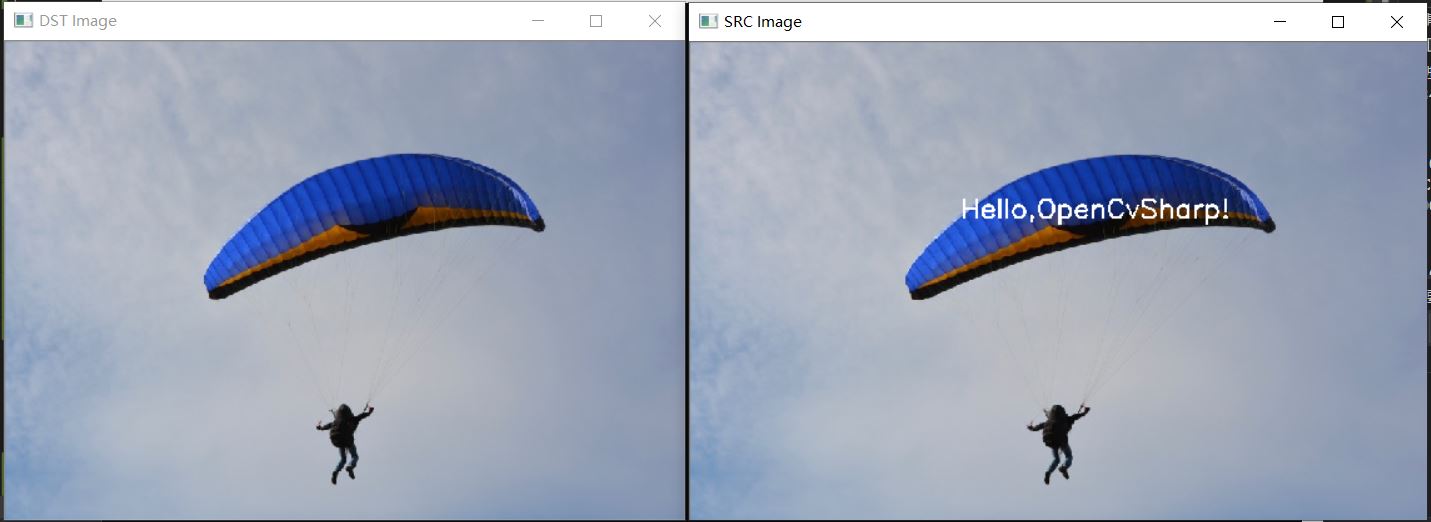

六：繪制文字

代碼：

 static void Main(string[] args)
        {
            loadImage();
        }

private static void loadImage()
        {
            using (src = new Mat(@"C:\Users\whx\Desktop\opcvImage\s1.jpg", ImreadModes.AnyColor | ImreadModes.AnyDepth))
            {
                Mat dst = new Mat(src.Size(),src.Type());
                src.CopyTo(dst);
                ////寫字
                Cv2.PutText(src, "Hello,OpenCvSharp!", new Point(300,200), HersheyFonts.HersheySimplex, 1,Scalar.All(255),2,LineTypes.Link4);
                using (new Window("DST Image", WindowMode.Normal, dst))
                using (new Window("SRC Image", WindowMode.Normal, src))
                {
                    Cv2.WaitKey(0);
                }
            }
        }
