摘要

二維圖形是MATLAB圖形的基礎，也是應用最廣泛的圖形類型之MATLAB提供了許多二維圖形繪制函數。
MATLAB基本的二維圖形包括線型(LinePlots) 、散點型(ScatterPlots)、條型(BarPlots)、極坐標型( PolarPlots)及矢量圖
型(Vector Fields)等。單擊相應的類型，就可以查看相應的用法。
本節介紹二維圖形的繪制函數plot、圖形的編輯、子圖的繪制、雙縱坐標圖形的繪制及交互式圖形的繪制。

plot指令

將數對排序的–種方法是使用plot指令。該命令可以帶有不同數目的參數。最簡單的形式就是將數據傳遞給plot，但是線條的類型和顏色可以通過使用字符串來指定，這里用str表示。線條的默認類型是實線型。

下面給出plot指令的一般使用規范。

(1) plot指 令使用規范-一: plot(x,y)。
語句說明:以x為橫坐標，y為縱坐標，按照坐標(xj,yj)的有序排列繪制曲線。

(2) plot指令使用規范二: plot(y)。 .
語句說明:其中y為- -維實數數組，以1:n為橫坐標，yj為縱坐標，繪制曲線(n為y的長度)

(3) plot指令使用規范三: plot(z)。
語句說明:其中z為- -維復數數組，以橫軸為實軸，縱軸為虛軸,在復平面上繪制(real(Z),imag(z)的有序集合的圖形。

實例演示

創建M文件，利用M文件編輯器，在M文件中寫入:

X = -10:10; Y = X.^2;
figure (1)
subplot(1,3,1); plot(X, Y, 'LineWidth', 2);
subplot(1,3,2); plot(Y, 'LineWidth', 2);xlim([1 length(Y) ])
Z = cos(-pi:pi/10:pi) + sqrt(-1) *sin(-pi :pi/10:pi);
subplot(1,3,3); plot (Z,'LineWidth', 2);

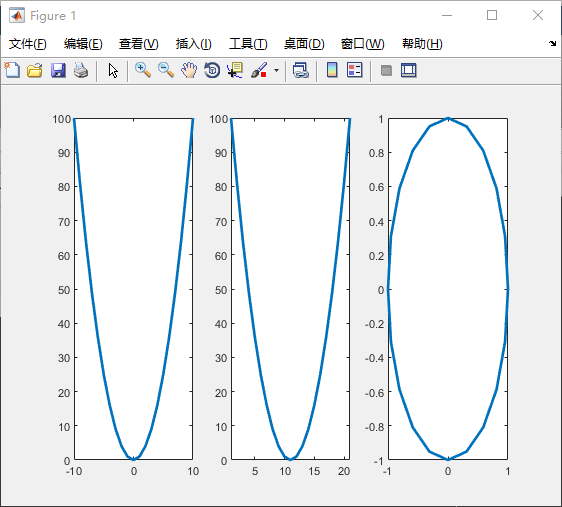

輸出結果如下圖所示。

(4) plot指 令使用規范四: plot(A)。
語句說明:繪制矩陣A的列對它的下標的圖形。

對于mxn的矩陣A，有n個含有m個元素的數對，或是n條有m個點的曲線，且這n條曲線均采用顏色監視器上不同的顏色繪制而成。

實例演示

創建M文件，利用M文件編輯器，在M文件中寫入:

A=magic(20);
A(9:20,:)=[];
figure;
plot(A)

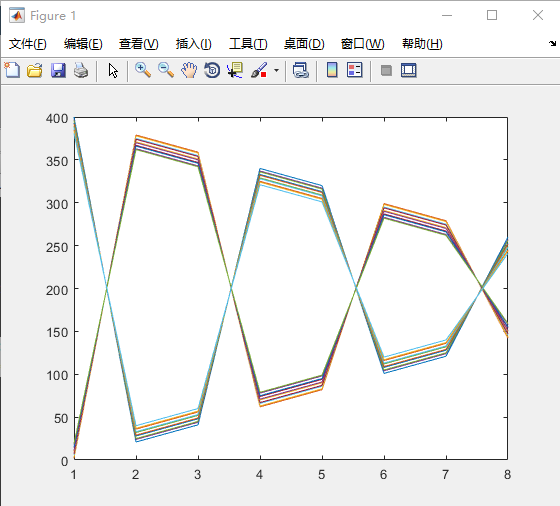

輸出結果如下圖所示。

(5) plot指令使用規范五: plot(x,A)。
語句說明:繪制矩陣A對向量x的圖形。對mxn的矩陣A和長度為m的向量x，繪制矩陣A的列對向量x的圖形;如果x的長度為n，則繪制矩陣A的行對向量x的圖形。向量x可以是行向量，也可以是列向量。

(6) plot指令使用規范六: plot(A,x)。
語句說明:對矩陣A繪制向量x的圖形。對于- -個mxn的矩陣A和一個長度為m的向量x，對矩陣A的列繪制向量x的圖形;如果x的長度為n，則對矩陣A的行繪制向量x的圖形。向量x可以是行向量，也可以是列向量。

(7) plot指令使用規范七: plot(A,B)。
語句說明:對矩陣A的行繪制矩陣B的列的圖形。如果A和B都是mxn的矩陣，則將繪制n條由m個有序對連成的曲線。

(8) plot指令使用規范八: plot(x,y,str)。 .
語句說明:用字符串str指定的顏色和線型對y繪制x的圖形。

(9) plot指令使用規范九: plot(x1,y1,str1,x2,y2str2…). .
語句說明:用字符串str1指定的顏色和線型對y1繪制x1的圖形，用字符串str2指定的顏色和線型對y2繪制x2的圖形…每組參數值可以采用.上述除復數值以外的任何一種形式。str1 ,str2… 可以省略，此時，MATLAB自動為每條曲線選擇顏色和線型。

實例演示

創建M文件，利用M文件編輯器，在M文件中寫入:

j = sqrt(-1) ;
x=2;y=0.4;
bluecircle = cos(-pi:pi/20:pi) + j*sin(-pi:pi/20:pi) + (j*y - x);
blackcircle = cos(-pi:pi/20:pi) + j*sin(-pi:pi/20:pi) + (j*y) ;
redcircle = cos(-pi:pi/20:pi) + j*sin(-pi:pi/20:pi) + (j*y + x);
yellowcircle = cos(-pi:pi/20:pi) + j*sin(-pi:pi/20:pi) + (- j*y - x/2);
greencircle = cos(-pi:pi/20:pi) + j*sin(-pi:pi/20:pi) + (- j*y + x/2) ;
figure (1)
plot (bluecircle, 'LineWidth' ,5) ;hold on;
plot (blackcircle, 'k', 'LineWidth' ,5) ;hold on;
plot (redcircle, 'r', 'LineWidth' ,5) ;hold on;
plot (yellowcircle, 'y', 'LineWidth' ,5) ;hold on;
plot (greencircle, 'g', 'LineWidth' ,5) ;

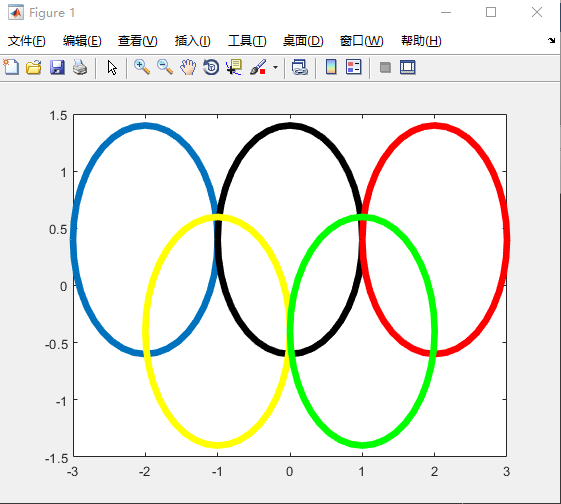

輸出結果如下圖所示。

創建M文件，利用M文件編輯器，在M文件中寫入:

x = -pi:pi/10:pi;
y=tan(sin(x)) - sin(tan(x)) ;
plot (x,y, '--rs', 'LineWidth' ,2, 'MarkerEdgeColor', 'k', 'MarkerFaceColor', 'g','MarkerSize' ,10) ;

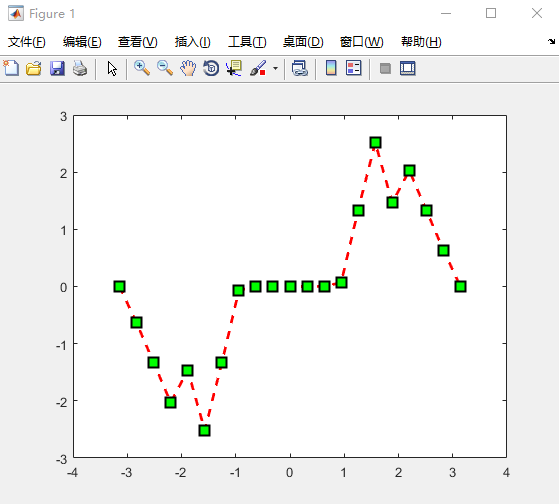

輸出結果如下圖所示。

在命令行窗口中輸入如下語句: .

t= (0:pi/100:pi)';
y1=sin(t);

y2=sin(t).*sin(9*t) ;
t3=pi*(0:9)/9;

y3=sin(t3).*sin(9*t3) ;
plot(t,y1, 'r:',t,y2, 'b' ,t3,y3, 'bo')
axis([0,pi,-1,1])

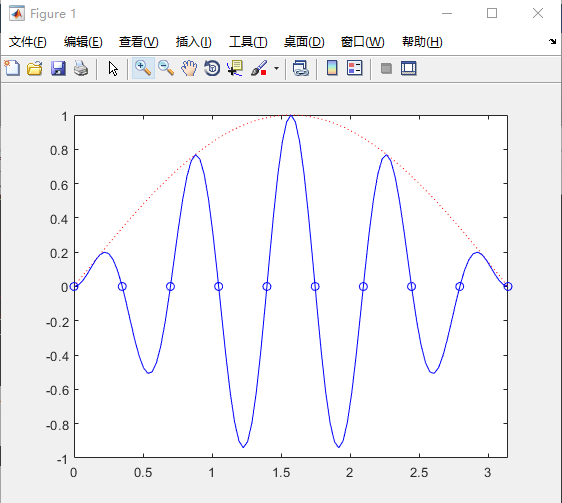

輸出結果如下圖所示。

輸入參數為向量時，利用函數plot繪制多條曲線。

在命令行窗口中輸入如下語句:

clear all
x=-pi:pi/10:pi;
y=[sin(x) ;sin(x+3) ;sin(x+5) ];
z=[cos(x);cos(x+3);cos(x+5)];
figure;
plot(x,y, 'r:*',x,Z, 'g-.v');

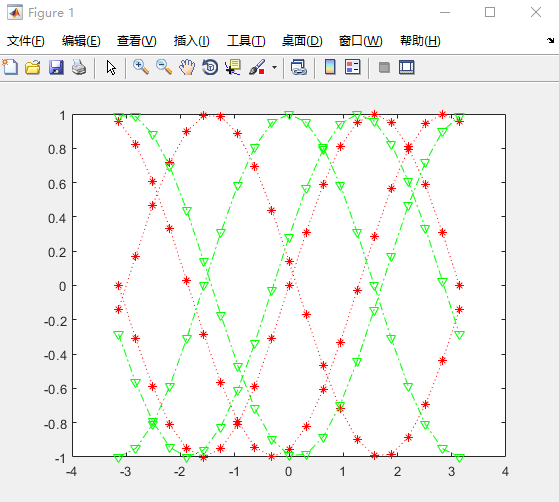

輸出結果如下圖所示。
