MATLAB圖形繪制練習（三）

坐標系與坐標軸轉換實例。

>> t=0:2*pi/99:2*pi;
>> x=1.15*cos(t);
>> y=3.25*sin(t);
>> subplot(2,3,1),plot(x,y),axis normal,grid on,
>> title('Normal and Grid on')
>> subplot(2,3,2),plot(x,y),axis equal,grid on,title('Equal')
>> subplot(2,3,3),plot(x,y),axis square,grid on,title('Square')
>> subplot(2,3,4),plot(x,y),axis image,box off,title('Image and Box off')
>> subplot(2,3,5),plot(x,y),axis image fill,box off,title('Image and Fill')
>> subplot(2,3,6),plot(x,y),axis tight,box off,title('Tight')

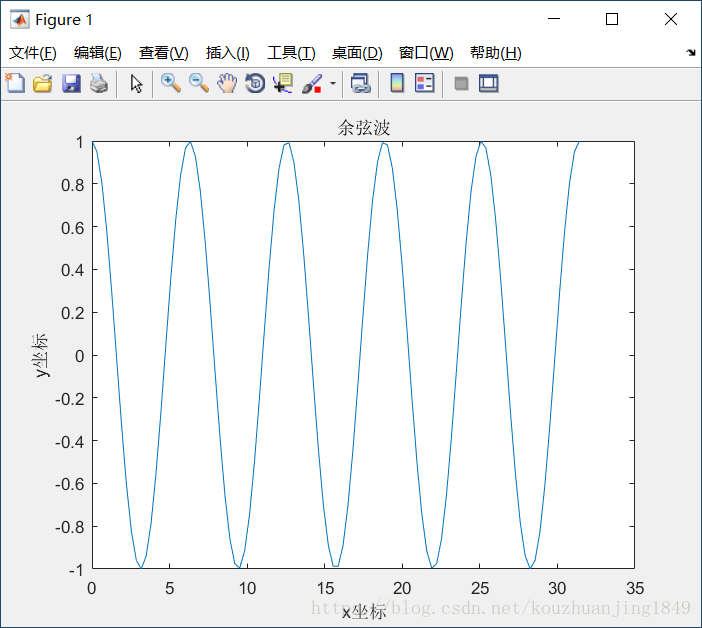

圖形注釋：繪制“余弦波”圖形。

>> x=linspace(0,10*pi,100);
>> plot(x,cox(x))
>> plot(x,cos(x))
>> title('余弦波')
>> xlabel('x坐標')
>> ylabel('y坐標')

圖形標注：

text命令：在圖中指定位置顯示字符串

gtext命令：可以讓鼠標在圖形任意位置進行標注。當光標進入圖形窗口時，會變成十字形，等待用戶的操作。

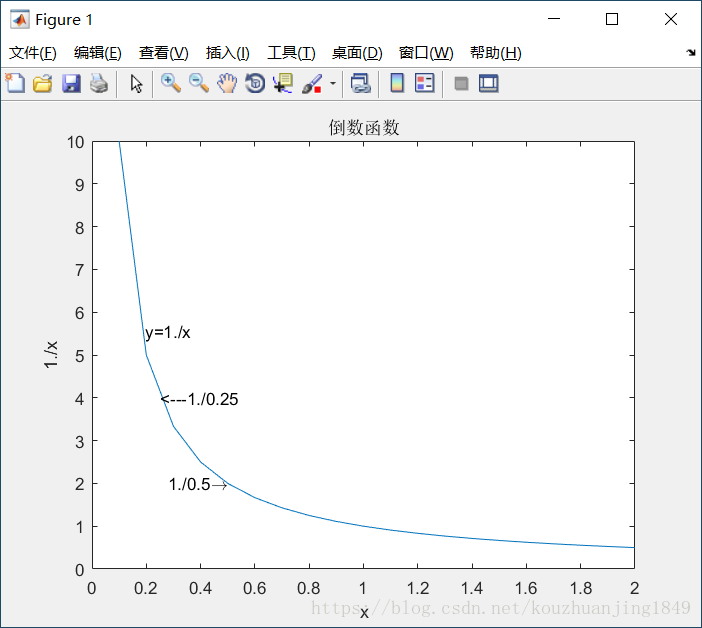

繪制倒數函數。

>> x=0:0.1:2;
>> plot(x,1./x)
>> title('倒數函數')
>> xlabel('x'),ylabel('1./x')
>> text(0.25,1./0.25,'<---1./0.25')
>> text(0.5,1./0.5,'1./0.5\rightarrow','HorizontalAlignment','right')  %HorizontalAlignment指文字水平對其
>> gtext('y=1./x')

圖例標注：當在一副圖中出現多種曲線時，用戶可以根據自己的需要，利用legend命令對不同的圖例進行說明。

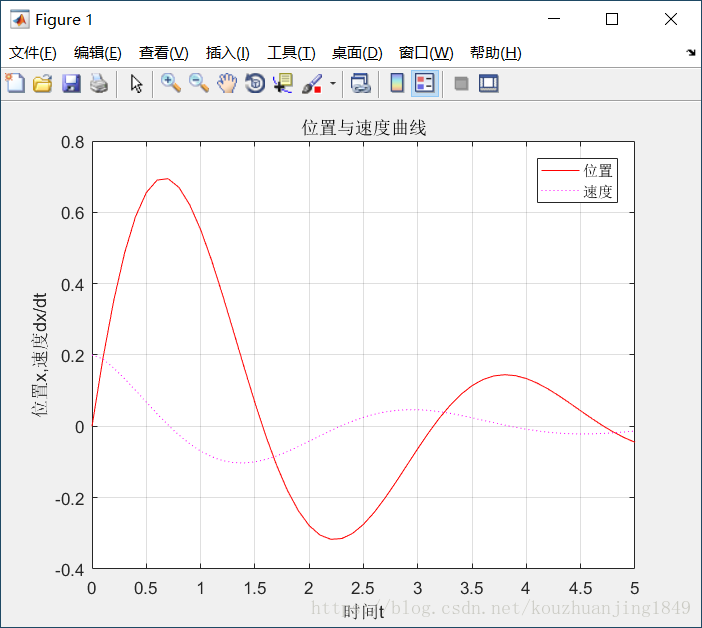

添加繪圖注釋。

>> t=[0:0.1:5];
>> y1=exp(-0.5*t).*sin(2*t);
>> y=diff(y1);
>> y2=[0.2 y];
>> plot(t,y1,'r-',t,y2,'m:')
>> title('位置與速度曲線');legend('位置','速度');
>> xlabel('時間t');ylabel('位置x,速度dx/dt');
>> grid on

參考：MATLAB2016高級應用與仿真，李津、劉濤等編著，機械工業出版社
