MATLAB圖形繪制練習（一）

一、figure命令

figure:創建一個圖形窗口。

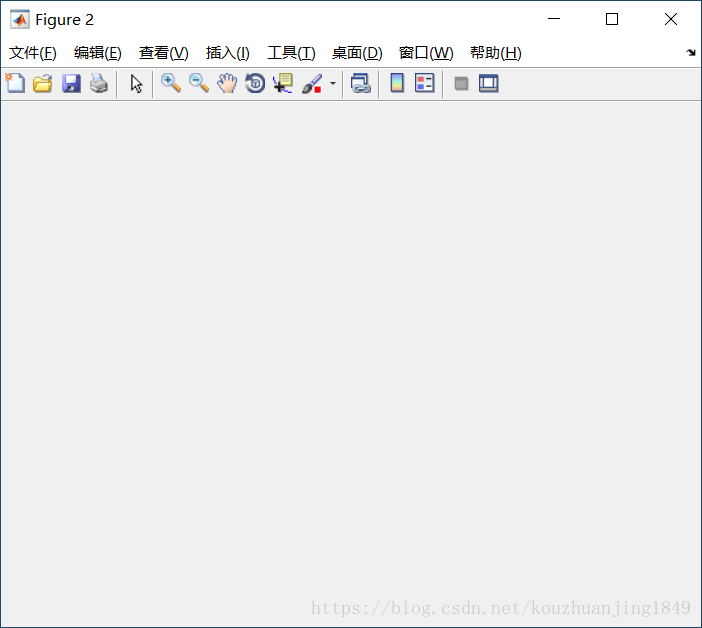

figure（n）:創建一個編號為Figure（n）的窗口，其中n是一個正整數，表示圖形的句柄。

figure('PropertyName',PropertyValue,...):對指定的屬性PropertyName,用指定的屬性值PropertyValue（屬性名與屬性值成對出現）創建一個新的圖形窗口；對于那些沒有指定的屬性，則使用默認值。

二、plot命令

plot命令是最基本的繪圖指令，也是最常用的一個繪圖命令。

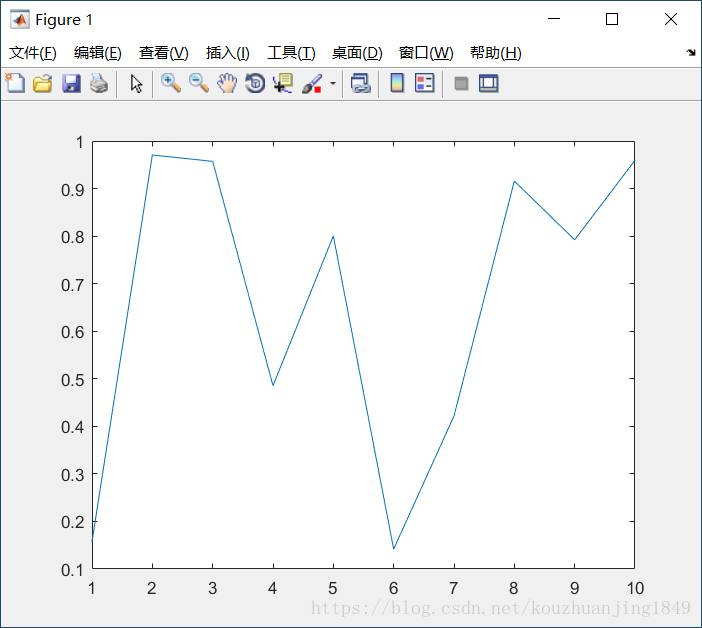

（1）plot(x)

>> a=rand(1,10);
>> plot(a)

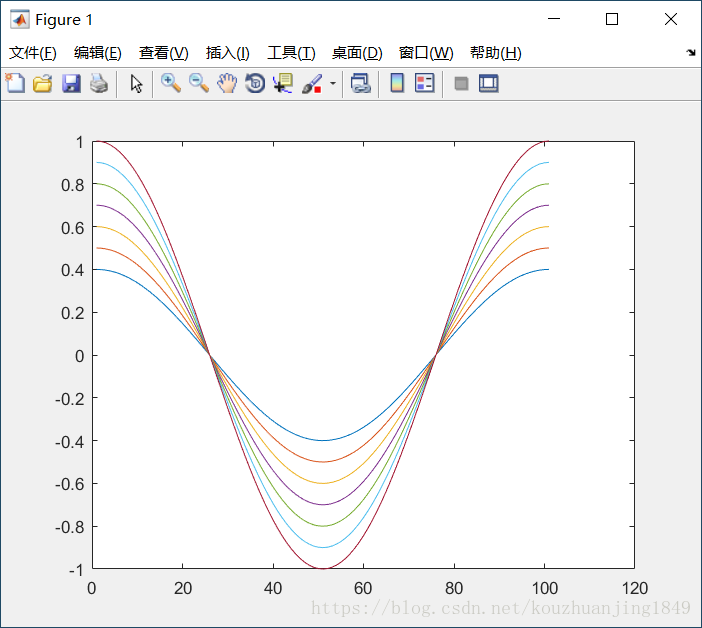

繪制余弦曲線。

>> t =(0:pi/50:2*pi)';
>> k=0.4:0.1:1;
>> Y=cos(t)*k;
>> plot(Y)

（2）plot(x，y)

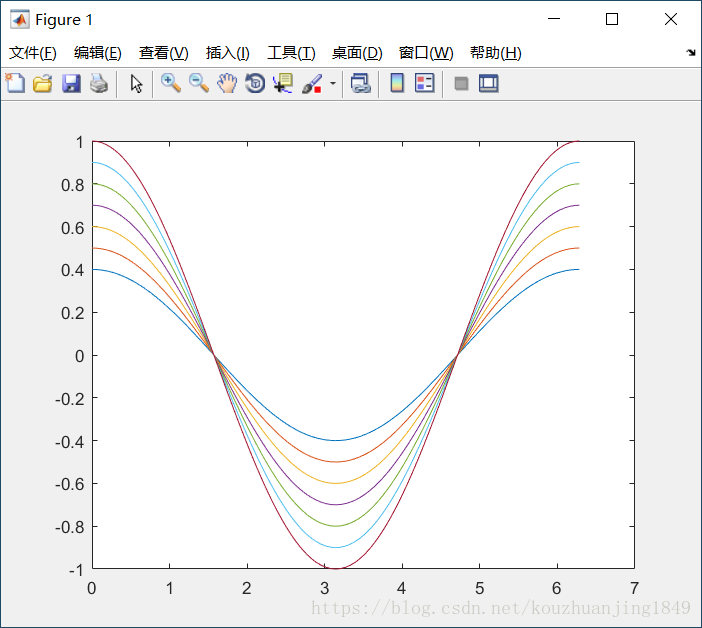

繪制余弦曲線。

>> t =(0:pi/50:2*pi)';
>> k=0.4:0.1:1;
>> Y=cos(t)*k;
>> plot(t,Y)

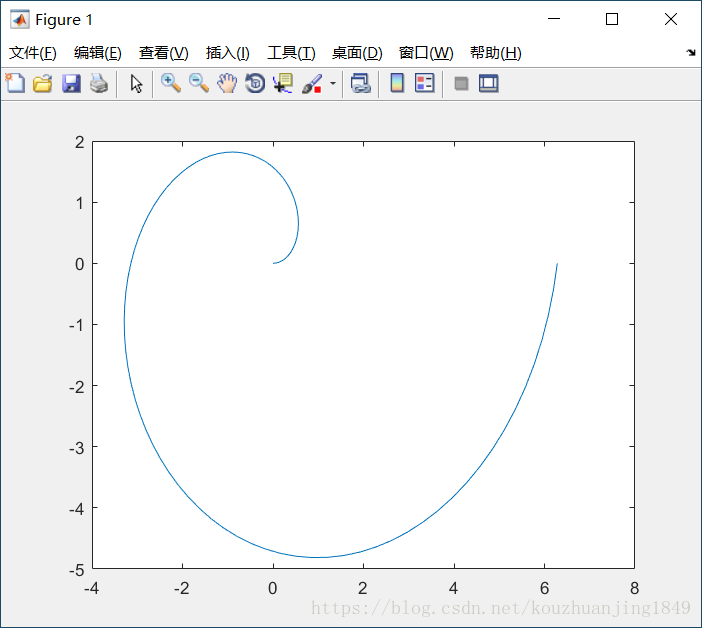

復數向量繪圖。

>> x=[0:2*pi/90:2*pi];
>> y=x.*exp(i*x);
>> plot(y)

（3）plot(x1,y1,x2,y2,...)

這個函數格式的功能是繪制多條曲線。（xi,yi）必須是成對出現的，上面的指令等價于逐次執行plot(xi,yi)命令，其中i=1,2,...。

（4）plot(x,y,s)

其中x、y為向量或矩陣，s為用單引號標記的字符串，用來設置所畫數據點的類型、大小、顏色以及數據點之間連線的類型、粗細、顏色等。

（5）plot(x1,y1,s1,x2,y2,s2,...)

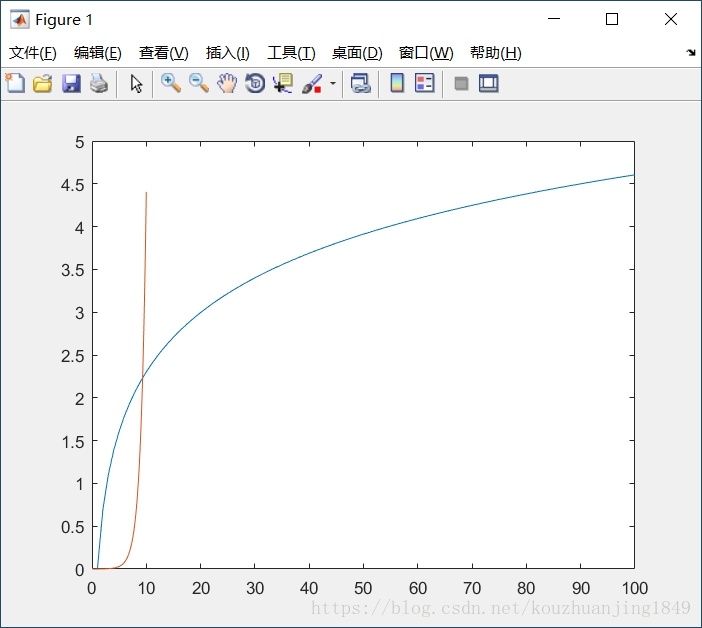

在同一個圖上畫出y=logx、y=(e^0.1x)/5000的圖像。

>> x1=linspace(1,100);
>> x2=x1/10;
>> y1=log(x1);
>> y2=exp(x2)./5000;
>> plot(x1,y1,x2,y2)

用圖形表示離散函數y=e^(-x)在[0,1]區間十等分點的值。

>> x=0:0.1:1;
y=exp(-x);
>> plot(x,y,'b*')
>> grid on

參考：MATLAB2016高級應用與仿真，李津、劉濤等編著，機械工業出版社

本文鏈接：https://blog.csdn.net/kouzhuanjing1849/article/details/81005410
