二維圖形

plot(x, y) % 對向量x繪制向量y。以x為橫坐標，y為縱坐標，按照坐標(xj，yj)的有序排列繪制曲線。
plot(y) % 以j為橫坐標，yj為縱坐標，繪制(j, yj)的有序集合的圖形。

plot(A) % 繪制矩陣A的列對它下標的圖形。對于m×n的矩陣A, 有n個含有m個元素的數對, 或是n條有m個點曲線，且這n條曲線均采用顏色監視器上不同的顏色繪制而成。
plot(x, A) % 繪制矩陣A對向量x的圖形。對m×n的矩陣A和長度為m的向量x，繪制矩陣A的列對向量x的圖形。如果x的長度為n，則繪制矩陣A的行對向量x的圖形。向量x可以是行向量也可以是列向量。
plot(A, x) % 對矩陣A繪制向量x的圖形。對于一個m×n的矩陣A和一個長度為m的向量x，對矩陣A的列繪制向量x的圖形。如果x的長度為n，則對矩陣A的行繪制向量x的圖形。向量x可以是行向量也可以是列向量。
plot(A, B) % 對矩陣A的行繪制矩陣B的列的圖形。如果A和B都是m×n的矩陣，將繪制n條由m個有序對連成的曲線。

plot(..., str) % 使用字符串str指定的顏色和線型進行繪圖。

plot(x1, y1, str1, x2, y2, str2,...) % 用字符串str1指定的顏色和線型對y1繪制x1的圖形，用字符串str2指定的顏色和線型對y2繪制x2的圖形...。str1, str2...可以省略，此時，MATLAB自動為每條曲線選擇顏色和線型。

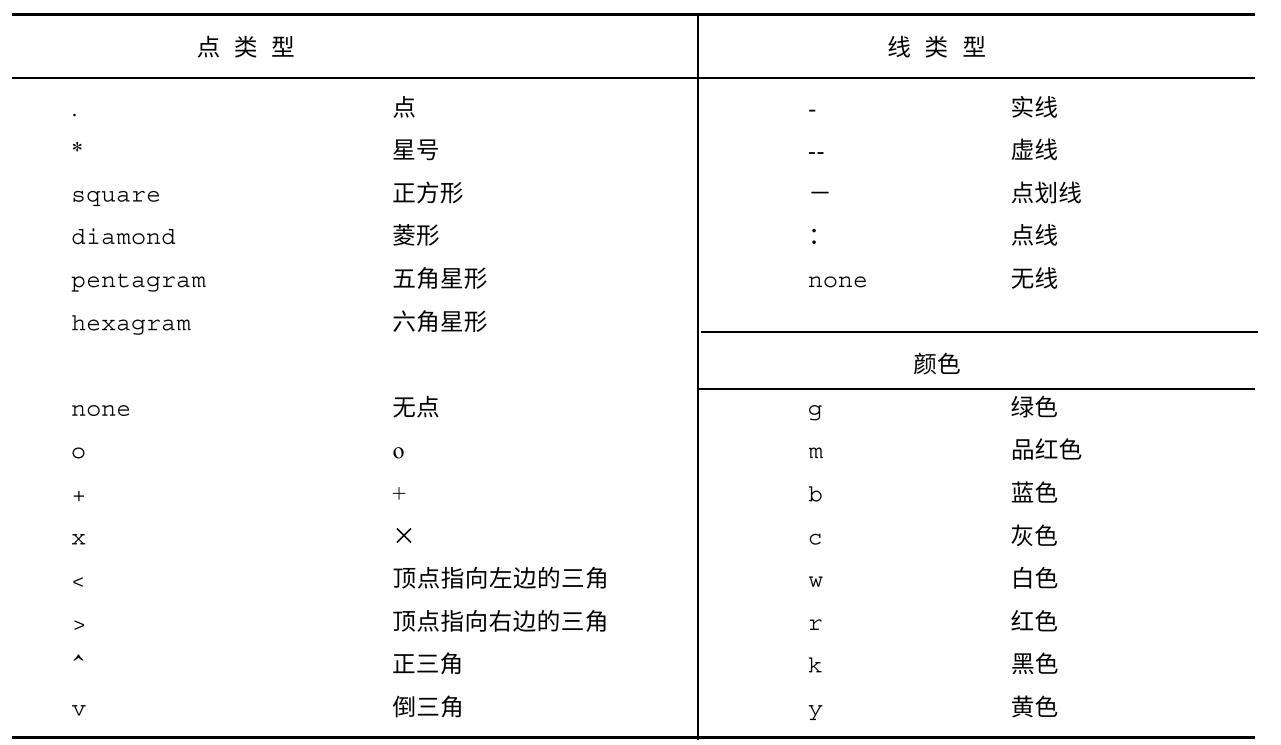

（1）通過將字符串str作為一個參數傳遞給plot，可以指定圖形的顏色和線型。
（2）這些參數可以組合起來使用。

area(x, y) % 和plot命令一樣，但是將所得的曲線下方即曲線與橫軸之間的區域填充顏色。
area(x, A) % 矩陣A的第一行對向量x繪圖，然后依次是下一行與前面所有行值的和對向量x繪圖。每個區域有各自的顏色。

barh(x, A, format) % 對m×n矩陣繪制含有m組、每組n個柱形條的直方圖。

pareto(y, x) % 按降序繪制y中各分量的柱形圖。

pie(x, explode) % 繪制向量x的餅圖。

函數圖形

fplot(fcn, lim, str) % 繪制由字符串fcn指定的函數圖形。

在其他坐標系和復平面上繪圖

polar(theta, r) % 在極坐標中繪圖。向量theta的元素代表弧度參數，向量r代表從極點開始的長度。

窗口命令

figure(gcf) % 顯示當前圖形窗口。
shg % 顯示當前圖形窗口，等價于figure(gcf)。
clf % 清除當前圖形窗口。警告：如果設置hold on狀態，窗口內容也將被清除。
clg % 早期版本中等價于clf命令。
clc % 清除命令窗口。
home % 移動光標到命令窗口的左上角。
hold on % 保持當前圖形。允許在當前圖形狀態下，使用同樣的縮放比例加入另一個圖形。
hold off % 釋放圖形窗口，這樣下一個圖形將稱為當前圖形。
ishold % 如果當前圖形處于hold on狀態，則返回1；否則，返回0。

子圖

subplot(m, n, p) % 將圖形窗口分割成m行n列,并設置p所指定的子窗口為當前窗口。子窗口按行由左至右，由上至下進行編號。
subplot % 設置圖形窗口為缺省模式，即單窗口模式。等價于subplot(1, 1, 1)。

坐標軸，刻度和窗體縮放

axis % 用行向量中給出的值，設置坐標軸的最大和最小值。
axis(str) % 字符串str的不同將給出不同的結果
	manual % 固定坐標軸刻度。如果當前圖形窗口為hold打開 狀態，則后面的圖形將采用同樣的刻度。
	auto % 把坐標軸刻度重新設置為缺省狀態值。
	equal % 設置x軸和y軸為同樣的刻度增量。
	tight % 采用與x軸方向和y軸方向相同比例的坐標軸，從而只繪制包含數據的部分坐標。
	fill % 設定坐標軸的邊界，以使其能夠匹配數據集的范圍。
	ij % 翻轉y軸，使得正數在下，負數在上。
	xy % 復位y軸，使正數在上。
	image % 重新設置圖形窗口的大小，使得各像素有與寬度相同的高度以適應于計算機。
	square % 重新定義圖形窗口的大小，使窗口為正方形。
	vis3d % 鎖定坐標軸之間的關系。比如用在旋轉3D對象時。
	normal % 復位圖形窗口至標準大小。
	off % 不顯示坐標軸或刻度。
	on % 顯示坐標軸和刻度。

axis(v)	% 根據向量v設置坐標軸刻度。
axis(axis) % 固定坐標軸刻度。
box % 控制是否將圖形用坐標軸從各個邊包圍。命令box on打 開該功能,而box off關閉該功能。
grid on % 在圖形窗口中畫出網格。如果前面的圖形是比如用極坐標繪制的, 則網格也將采用極坐標繪制。
grid off % 從圖形窗口中清除網格。
zoom on % 使得用戶可以在圖形窗口中通過點擊鼠標左鍵來放大二維圖形，點擊右鍵就縮小二維圖形。還可以通過“點擊和拖動”來選定一個區域。調整坐標軸刻度使得選中的區域占滿整個圖形窗口。
zoom off % 關閉zoom功能。
zoom out % 復位為滿刻度。

圖形窗口中的文本

title(txt) % 在圖形窗口頂端的中間位置輸出字符串txt作為標題。

xlabel(txt) % 在x軸下的中間位置輸出字符串txt作為標注。
ylabel(txt) % 在y軸邊上的中間位置輸出字符串txt作為標注。
zlabel(txt) % 在z軸邊上的中間位置輸出字符串txt作為標注。

text(x, y, txt) % 在圖形窗口的(x, y)處寫字符串txt。
text(x, y, txt, ’sc’) % 在圖形窗口的(x, y)處輸出字符串txt，給定左下角的坐標為(0.0, 0.0),右上角的坐標則為(1.0, 1.0)。

legend(str1, str2, ...p) % 在當前圖上輸出圖例，并用說明性字符串str1, str2等作為標注。
	－1 % 將圖例框放在坐標軸外的右側。
	0 % 將圖例框放在坐標軸內側，以便最少的點被覆蓋。
	1 % 將圖例框放在右上角。
	2 % 將圖例框放在左上角。
	3 % 將圖例框放在左下角。
	4 % 將圖例框放在右下角。
	[x, y] % 將圖例框的左下角移動到坐標(x, y)指定的位置。

從圖形窗口中讀取數據

[x, y] = ginput % 從圖形窗口中讀取坐標值。在圖形窗口中放置一個光標，用戶可以通過鼠標或方向鍵對光標進行定位，并且通過按下鼠標按鈕或鍵盤上任意鍵，將坐標值傳遞到MATLAB中。這些坐標 值保存在向量x和y中。這一過程直到按下‘回車’鍵才終止。
[x, y] = ginput(n) % 從圖形窗口中讀取n個坐標值。

繪制等高線圖

contour(Z) % 繪制矩陣Z的等高線圖形。
contour(Z, n) % 繪制n條等高線。如果不指定n，則繪制10條。
clabel(C) % 在等高線圖形上增加高度標記。

網格的生成

[U, V] = meshgrid(x, y) % 用來自向量x和y的x坐標和y坐標形成網格，并生成矩陣。

三維圖形

plot3(x, y, z) % 用(xi, yi, zi)所定義的點繪制圖形。向量x、y和z必須為等長度的。
plot3(X, Y, Z) % 對矩陣X、Y和Z的每一列繪圖。這些矩陣必須大小相等。或者，也可以是長度與矩陣列向量相等的向量。
plot3(x, y, z, str) % 使用字符串str確定的線型和顏色按照上面所述的方法繪制圖形。
plot3(x1, y1, z1, str1, x2, y2, z2, str2,...) % 用字符串s t r 1確定的線型和顏色對x1, y1, z1繪圖，用字符串str2確定的線型和顏色對x2, y2, z2繪圖...。
