Qt串口調試助手

如果大家以前搞過單片機，那么對串口調試助手一定不陌生。各種助手可以方便我們做一些測試、定位一些問題。今天和大家分享一下用Qt開發的跨平臺串口調試助手。

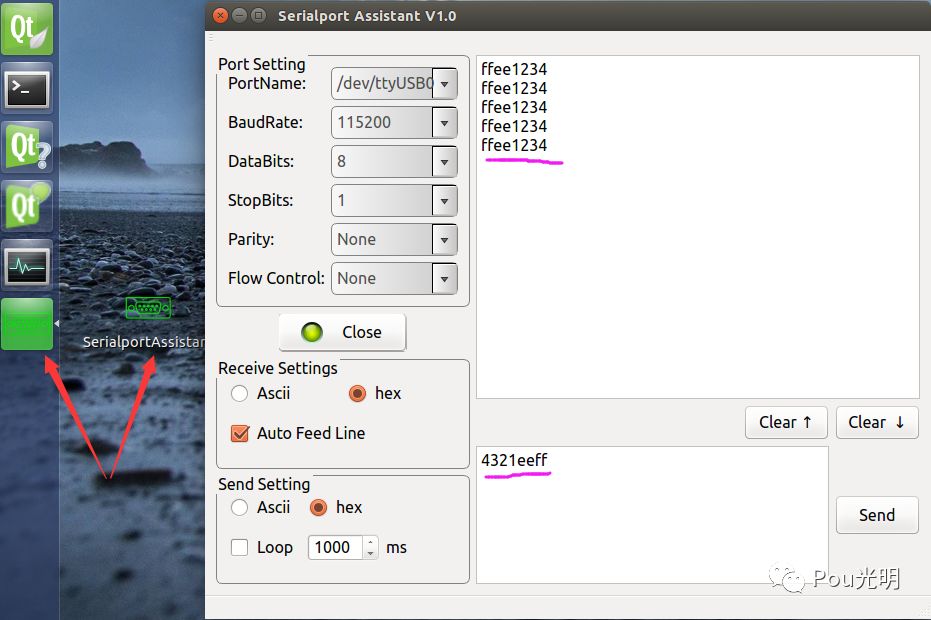

先來一張效果圖：

640?wx_fmt=png

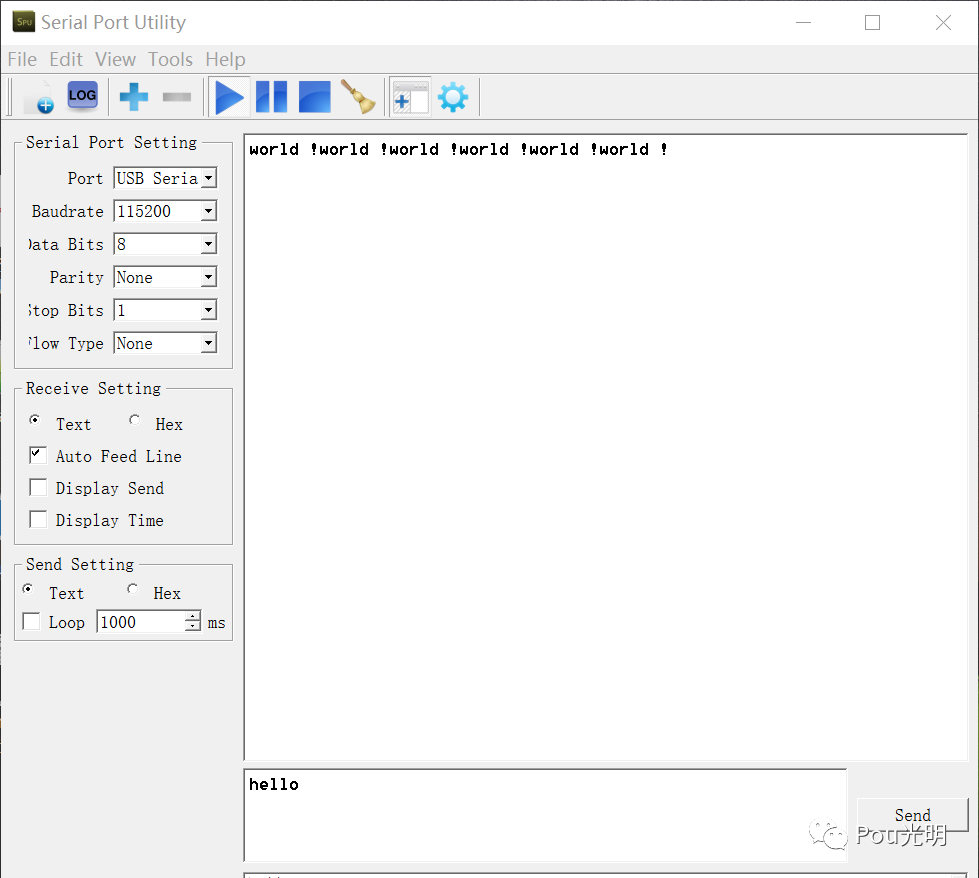

其他串口調試助手：

640?wx_fmt=png

程序的主體構成：

PortSettings 類封裝了串口的名稱、波特率、數據位、校驗位、

停止位和流控等一系列屬性；

CommunicationThread 類在線程中接收和發送數據，防止數據量大的時候

阻塞主UI線程。

SerialPortMainWindow UI類，設置串口通信屬性、數據收發屬性等。

重點說幾個函數：

①主UI中打開串口

void SerialPortMainWindow::on_pbn_openSerialport_clicked()
{
    updatePortSettings();


    if(!m_serialportStatus)
    {
        m_communicationThread = new CommunicationThread;


      connect(m_communicationThread,SIGNAL(signal_serialportStatus(bool)),
                this,SLOT(slot_serialportStatus(bool)));


        connect(m_communicationThread,SIGNAL(signal_recvData(QByteArray)),
                this,SLOT(slot_recvData(QByteArray)));


        m_communicationThread->setSerialportParam(m_portSetting);


        if(!m_communicationThread->isRunning())
        {
            m_communicationThread->start();
        }
    }
    else
    {
        m_serialportStatus = false;
        m_communicationThread->stopThread();
        delete m_communicationThread;
        m_communicationThread = NULL;


        QIcon buttonIcon(":/myresources/Resources/led/open.png");
        ui->pbn_openSerialport->setIcon(buttonIcon);
        ui->pbn_openSerialport->setIconSize(QSize(130,40));
    }
}

打開/關閉串口，如果串口是關閉狀態，則打開串口，反之則關閉串口。注意這里面沒有檢查是否有可用串口。如果有可用串口，則創建新的串口通信實例，建立相關信號和槽。

串口打開成功顯示綠色的燈，是通過給按鈕添加圖標來實現的。

這里提一下，Ascii與Hex的轉換需要通過一個封裝的函數實現。

②通信線程中的處理

void CommunicationThread::run()
{
    m_serialPort = new QSerialPort;


    bool ret = m_serialPort->open(QIODevice::ReadWrite);
    emit signal_serialportStatus(ret);


    while(!m_quitThread && ret)
    {
        QByteArray readData = m_serialPort->readAll();
        while (m_serialPort->waitForReadyRead(5))
            readData += m_serialPort->readAll();


        if(!readData.isEmpty())
        {
            emit signal_recvData(readData);
        }


        if(!m_sendDataQueue.isEmpty())
        {
            m_serialPort->write(m_sendDataQueue.dequeue());
        }
    }
}

在run()中實例化m_serialPort，繼承QThread重新實現run()函數，只有run()中的部分運行在線程中。主UI中如果要發送數據，則先讓數據進入m_sendDataQueue隊列中，m_serialPort再將隊列中數據發送出去。使用readAll()讀取數據，通過信號將數據發送出去。

Qt中線程間通訊可以使用信號和槽、隊列等通訊方式。

Windows下為程序設置圖標：

pro中添加 RC_FILE = Resources/serialIcon.rc

serialIcon.rc 中的內容：

IDI_ICON1 ICON DISCARDABLE "icon/serialPortAssistant.ico"

Ubuntu 下為程序設置桌面圖標：

具體方法可參見之前的文章。

640?wx_fmt=png

UI布局效果：

640?wx_fmt=png

程序無需修改，可直接在Windows與ubuntu下直接運行。

歡迎大家關注公眾號：

如果覺得有幫助可以點個在看，讓更多初學Qt的小伙伴得到幫助~

640?wx_fmt=png
