UI繪制流程詳解（1）

從源碼角度分析一下三個問題

Android程序是如何啟動,Activity生命周期如何調用？
在Activity onCreate當中我們的setContentView是如何將UI文件加載？
UI是如何繪制的？

本文主要研究第一個問題

一、Android程序是如何啟動，Activity生命周期如何調用

Android程序使用Java語言實現的，而Java程序的執行需要一個主入口main方法，Android程序的main方法就存在于ActivityThread的這個類當中。從字面意義上可以知道，ActivityThread是一個線程類，也就是我們所說的主線程

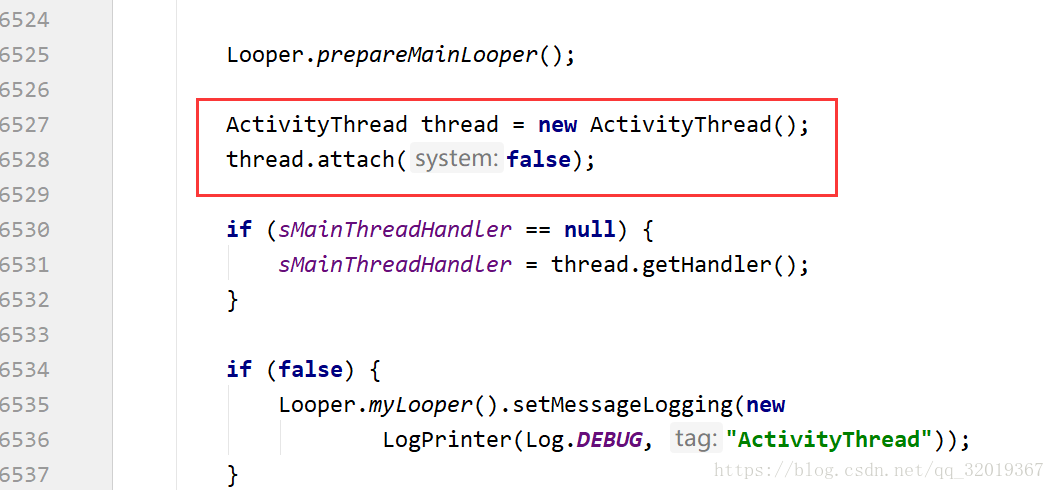

在main方法中出在如下代碼

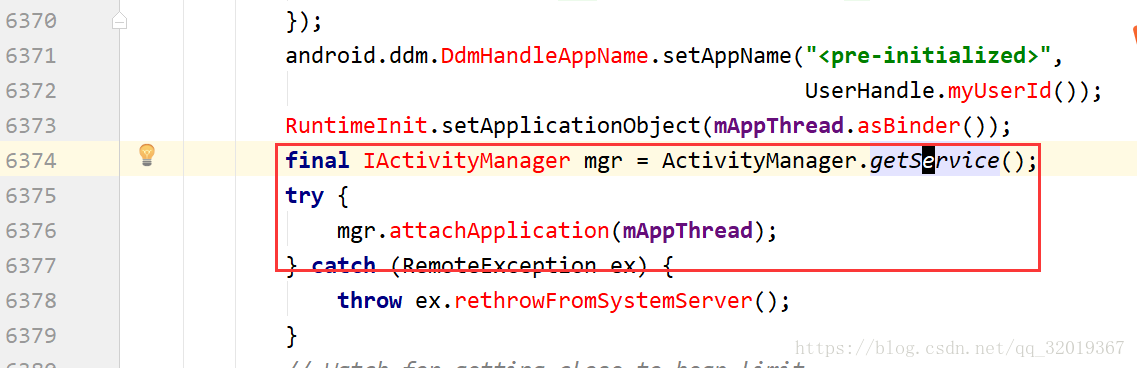

這里主要是進行了ActivityThread類的創建及綁定，點擊進入attach方法中進行查看，我們只查看核心的代碼

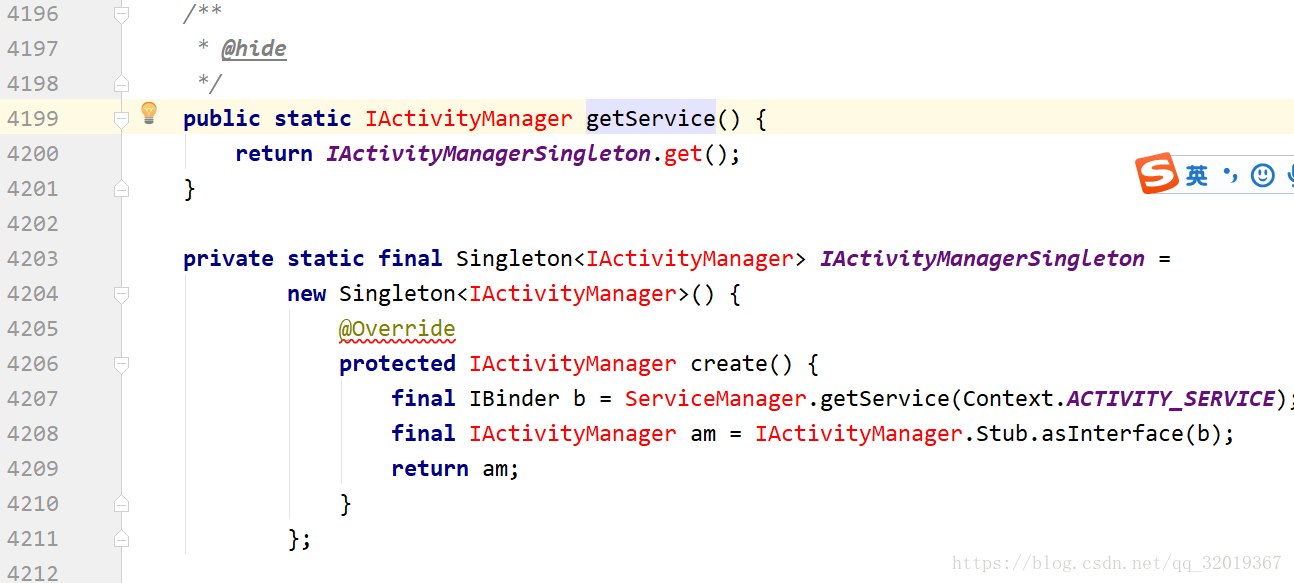

點擊進入getService方法

了解Binder機制的小伙伴看到這里應該很眼熟，在圖中的create方法中進行了一個跨進程的相關操作

獲得系統的IBinder的實現類
將系統（服務端）的Binder對象轉換成客戶端可以使用的接口類對象

也就是說getService這個方法所返回的對象其實就是和系統進行跨進程通信的，從對象的類名稱可知是Activity的管理類。mgr通過attachApplication方法和mAppThread進行了綁定，mAppThread的類是ApplicationThread，父類為IApplicationThread.Stub，和Binder中的Stub的作用一樣，用來接收系統（服務端）發過來的跨進程消息。而這個類中大部分方法以schedule開頭，可以找到很多比較眼熟的方法名稱，比如schedulePauseActivity，scheduleStopActivity，scheduleResumeActivity，scheduleLaunchActivity等，scheduleLaunchActivity是開始的方法，里面有兩行比較重要的代碼

ActivityClientRecord r = new ActivityClientRecord();


sendMessage(H.LAUNCH_ACTIVITY, r);

ActivityClientRecord中封裝了Activity的對象，暫時可以把它當做Activity
ApplicationThread中的方法中都包含了sendMessage方法，通過Handler機制將相應的Object發送到了handleMessage方法中

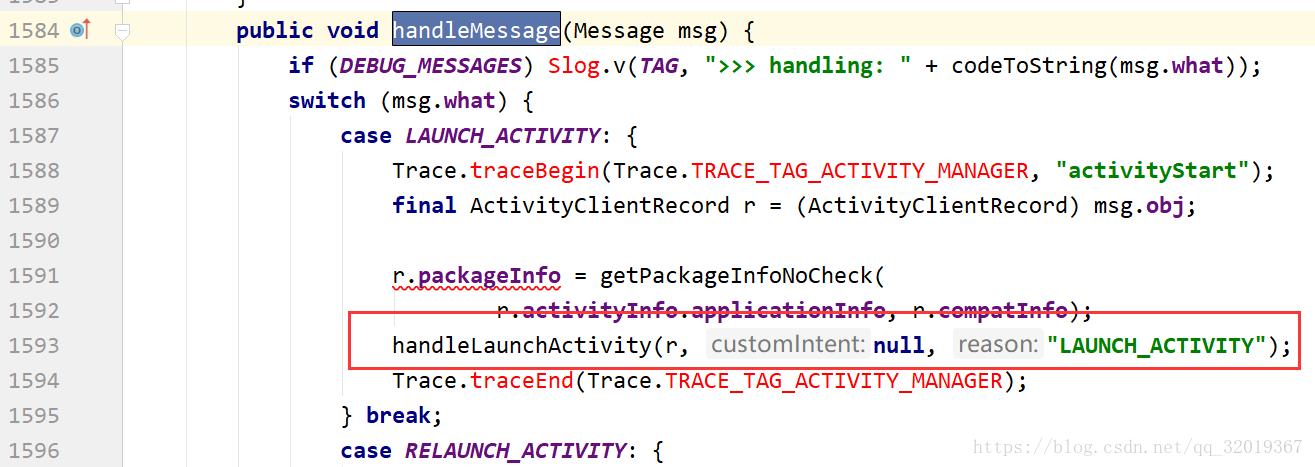

ActivityThreadl類中的handleMessage方法如下：

里面包含了很多Activity對應的狀態，這里我們之研究LAUNCH_ACTIVITY這個啟動的狀態。點擊進入handleLaunchActivity方法

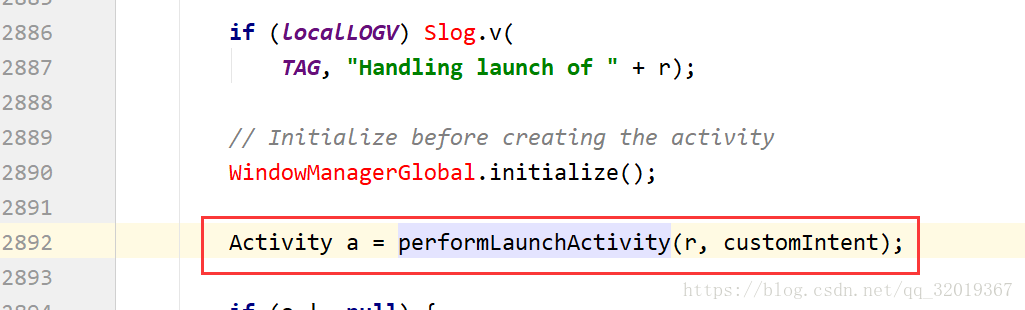

再次進入performLaunchActivity，其他代碼不看，暫時之研究啟動的相關代碼

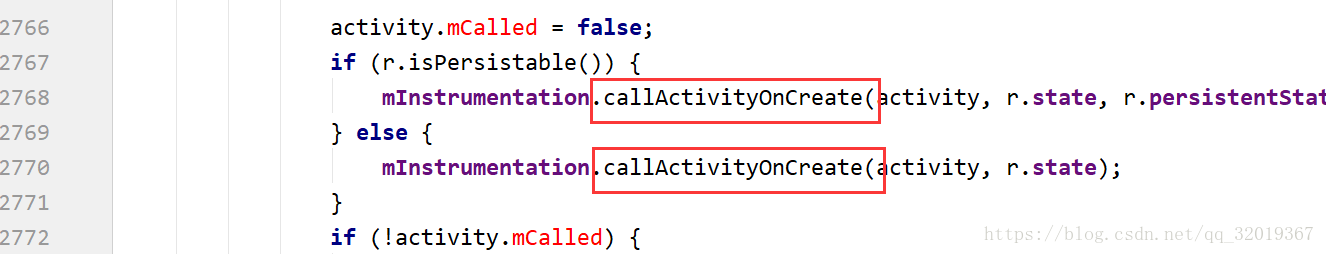

發現在performLaunchActivity方法中存在OnCreate相關的方法，在這里基本可以知道，會執行到Activity方法中的OnCreate方法中

到這里，關于Android程序是如何啟動，Activity生命周期如何調用的流程基本捋清。

歡迎留言，歡迎糾錯，共同進步！
